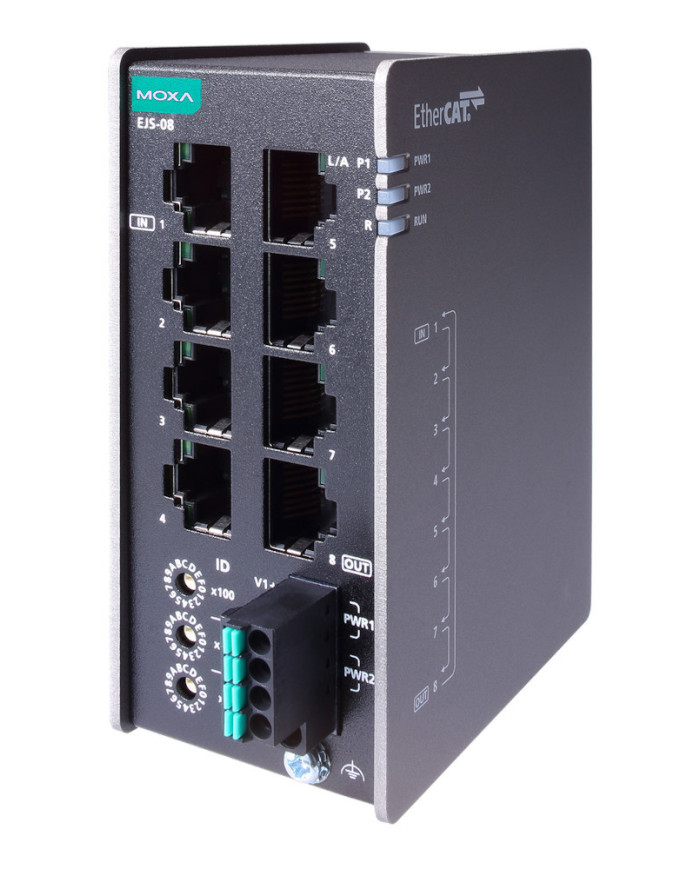

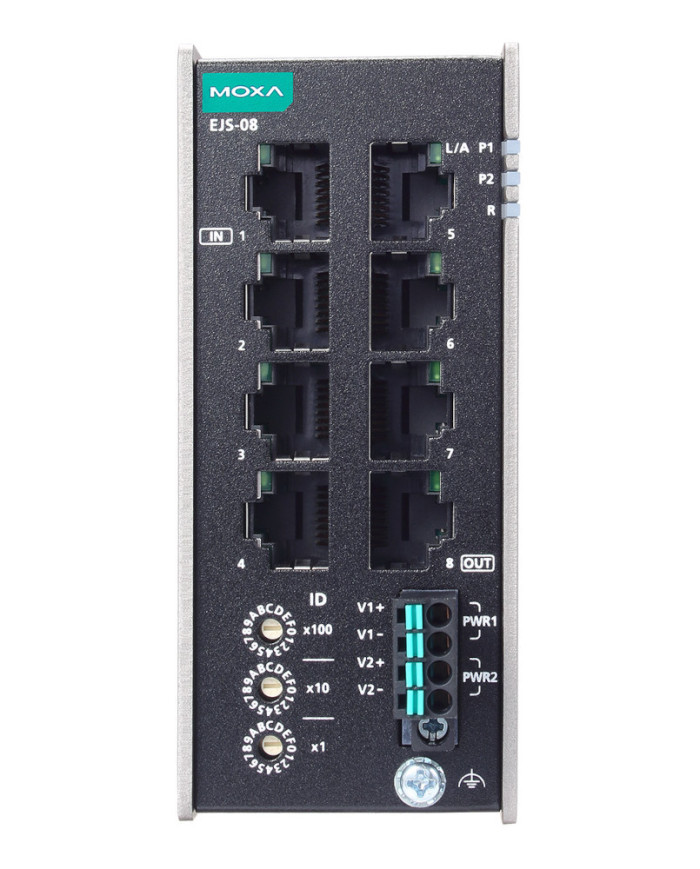

Switch/Koncentrator Połączeniowy EtherCAT EJS-08
Zapytaj o cenę
8‑portowy przemysłowy switch/koncentrator połączeniowy EtherCAT, standardowy zakres temperaturowy: -10 do 60°C
- 8 pełnodupleksowe porty RJ45 100BaseT(X) do podłączania wielu urządzeń podrzędnych
- Obsługa konwersji topologii zapewniająca większą elastyczność sieci EtherCAT
- Kompaktowe wymiary ułatwiające instalację
- Szeroki zakres napięcia zasilania z opcjami redundancji
- Metalowa obudowa o klasie szczelności IP30
- Zgodność z normami EN 61000‑6‑2 i EN 61000‑6‑4 dla przemysłowej kompatybilności elektromagnetycznej (EMC)
- Możliwość uziemienia na szynie DIN w celu optymalizacji przestrzeni i okablowania
Opis
Szczegóły produktu
Seria Moxa EJS‑08 to switche/koncentratory połączeniowe EtherCAT wyposażone w 8 portów Fast Ethernet EtherCAT. Urządzenia obsługują konwersję topologii typu gwiazda, łańcuch, pierścień i drzewo, co umożliwia modułowe i efektywne łączenie wielu urządzeń EtherCAT. Seria EJS ma solidną metalową obudowę o wysokiej kompatybilności elektromagnetycznej, która chroni przed zakłóceniami środowiskowymi, a obsługa różnych metod uziemienia upraszcza okablowanie i instalację.
Seria EJS oferuje szereg funkcji redundancji zwiększających niezawodność i dostępność sieci EtherCAT. Konwersja topologii minimalizuje przestoje linii produkcyjnych i usprawnia rozwiązywanie problemów. Podwójne wejście zasilania pozwala podłączyć redundantne źródło energii, zapewniając nieprzerwaną pracę w przypadku awarii zasilania głównego. Ponadto seria EJS może być używana w topologiach redundantnych, dostarczając alternatywne ścieżki przesyłu danych, tak aby wymiana danych nie została przerwana w razie uszkodzenia jednej z nich.
Seria EJS posiada certyfikat EtherCAT Conformance Test wydany przez EtherCAT Technology Group (ETG), co oznacza, że integruje się bezproblemowo z istniejącą siecią i doskonale nadaje się do każdej aplikacji EtherCAT.
Dane techniczne
EtherCAT
| FMMU | 8 |
| Sync Manager | 8 |
| Obsługiwane topologie | Gwiazda Łańcuch Drzewo Pierścień |
| Interfejsy | 8 × porty 100BaseT(X) (złącze RJ45) Automatyczne połączenie MDI/MDI‑X |
Właściwości przełącznika
| Kombinacja portów | 1 (IN), 7 (OUT) |
| Opóźnienie portu | 1 µs na port (około) |
Konfiguracja przełącznika obrotowego
| Selektor ID | Dozwolony zakres adresów: 1 – 4095 |
Parametry zasilania
| Połączenie | 1 zdejmowalny blok zacisków 4‑stykowych |
| Prąd wejściowy | 0,30 A (max.) |
| Napięcie wejściowe | 12/24/48 V DC |
| Napięcie pracy | 9,6 – 60 V DC |
| Zabezpieczenie przed przeciążeniem prądowym | Obsługiwane |
| Zabezpieczenie przed odwrotną polaryzacją | Obsługiwane |
Interfejs LED
| Wskaźniki LED | PWR1, PWR2, RUN |
Charakterystyka fizyczna
| Wymiary | 43 × 100 × 75 mm (1,69 × 3,94 × 2,95 in) |
| Waga | 340 g (0,75 lb) |
| Długość kabla | 100 m |
| Obudowa | Metal |
| Montaż | Na szynie DIN Montaż ścienny (opcjonalny zestaw) |
Limity środowiskowe
| Temperatura pracy | Modele standardowe: ‑10 – 60 °C (14 – 140 °F) Modele o szerokim zakresie temp.: ‑40 – 75 °C (‑40 – 167 °F) |
| Wilgotność względna otoczenia | 5 – 95 % (bez kondensacji) |
| Temperatura przechowywania (z opakowaniem) | ‑40 – 85 °C (‑40 – 185 °F) |
Normy i certyfikaty
| Bezpieczeństwo | UL 61010‑2‑201 EN 62368‑1 |
| EMC | EN 55032/35 EN 61000‑6‑2/‑6‑4 |
| EMI | CISPR 22/32, FCC Part 15B Klasa A |
| EMS | IEC 61000‑4‑2 ESD: Kontakt 6 kV; Powietrze 8 kV IEC 61000‑4‑3 RS: 80 MHz – 1 GHz 10 V/m IEC 61000‑4‑4 EFT: Zasilanie 2 kV; Sygnał 2 kV IEC 61000‑4‑5 Przepięcia: Zasilanie 2 kV; Sygnał 2 kV IEC 61000‑4‑6 CS: 10 V IEC 61000‑4‑8 PFMF |
| Wstrząs | IEC 60068‑2‑27 |
| Wibracje | IEC 60068‑2‑6 IEC 60068‑2‑64 |
| Swobodny spadek | ISTA‑1A (z opakowaniem) |
MTBF
| Czas | 6 294 742 godz. |
| Normy | Telcordia (Bellcore), GB |
Gwarancja
| Okres gwarancji | 5 lat |
| Szczegóły | Zobacz www.moxa.com/warranty |
