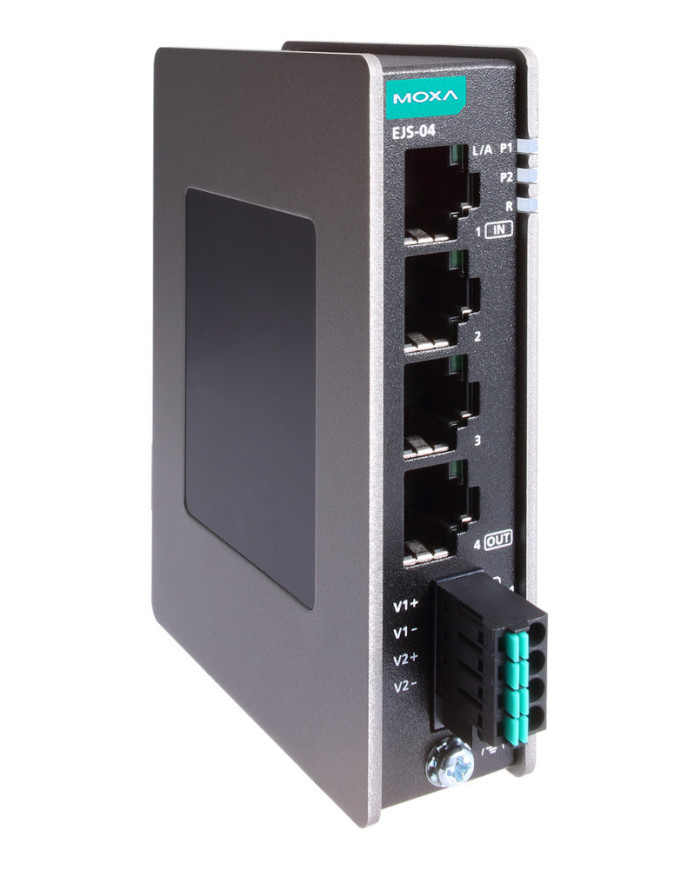

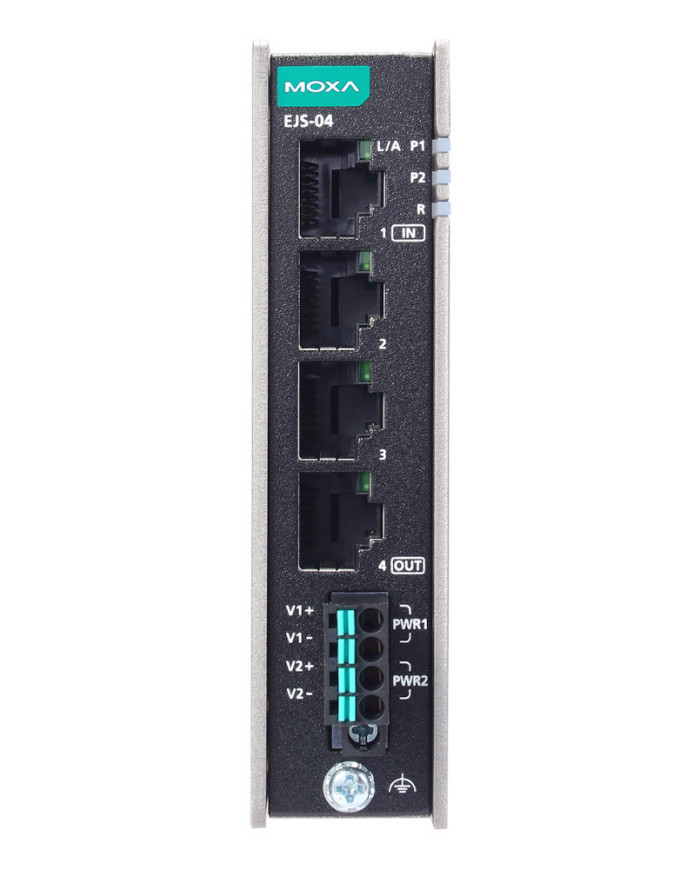

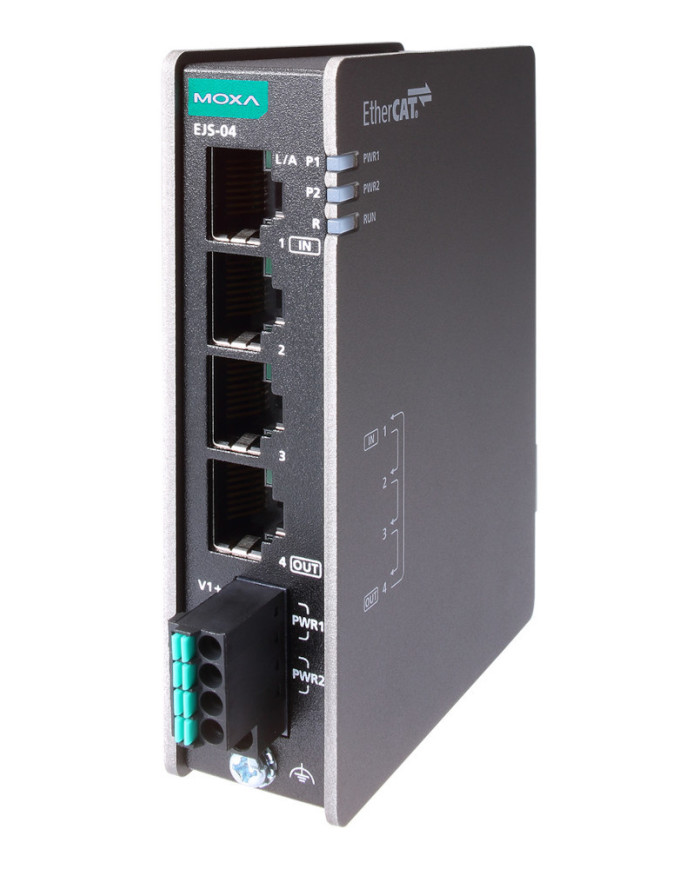

Switch/Koncentrator Połączeniowy EtherCAT EJS-04-T
Zapytaj o cenę
4‑portowy przemysłowy switch/koncentrator połączeniowy EtherCAT, rozszerzony zakres temperaturowy: -35 do 75°C
- 4 pełnodupleksowe porty RJ45 100BaseT(X) do podłączania wielu urządzeń podrzędnych
- Obsługa konwersji topologii zapewniająca większą elastyczność sieci EtherCAT
- Kompaktowe wymiary ułatwiające instalację
- Szeroki zakres napięcia zasilania z opcjami redundancji
- Metalowa obudowa o klasie szczelności IP30
- Zgodność z normami EN 61000‑6‑2 i EN 61000‑6‑4 dla przemysłowej kompatybilności elektromagnetycznej (EMC)
- Możliwość uziemienia na szynie DIN w celu optymalizacji przestrzeni i okablowania
Opis
Szczegóły produktu
Seria Moxa EJS‑04 to switche/koncentratory połączeniowe EtherCAT wyposażone w 4 porty Fast Ethernet EtherCAT. Urządzenia obsługują konwersję topologii typu gwiazda, łańcuch, pierścień i drzewo, co umożliwia modułowe i efektywne łączenie wielu urządzeń EtherCAT. Seria EJS ma solidną metalową obudowę o wysokiej kompatybilności elektromagnetycznej, która chroni przed zakłóceniami środowiskowymi, a obsługa różnych metod uziemienia upraszcza okablowanie i instalację.
Seria EJS oferuje szereg funkcji redundancji zwiększających niezawodność i dostępność sieci EtherCAT. Konwersja topologii minimalizuje przestoje linii produkcyjnych i usprawnia rozwiązywanie problemów. Podwójne wejście zasilania pozwala podłączyć redundantne źródło energii, zapewniając nieprzerwaną pracę w przypadku awarii zasilania głównego. Ponadto seria EJS może być używana w topologiach redundantnych, dostarczając alternatywne ścieżki przesyłu danych, tak aby wymiana danych nie została przerwana w razie uszkodzenia jednej z nich.
Seria EJS posiada certyfikat EtherCAT Conformance Test wydany przez EtherCAT Technology Group (ETG), co oznacza, że integruje się bezproblemowo z istniejącą siecią i doskonale nadaje się do każdej aplikacji EtherCAT.
Dane techniczne
EtherCAT
| FMMU | 8 |
| Menedżer synchronizacji | 8 |
| Obsługiwane topologie | Gwiazda Łańcuch Drzewo Pierścień |
| Interfejsy | 4 x porty 100BaseT(X) (złącze RJ45) Automatyczne połączenie MDI/MDI‑X |
Właściwości przełącznika
| Kombinacja portów | 1 (IN), 3 (OUT) |
| Opóźnienie portu | 1 μs na port (przybliżenie) |
Konfiguracja przełącznika obrotowego
| Selektor ID | Zakres adresów: od 1 do 4095 |
Parametry zasilania
| Połączenie | 1 zdejmowalny blok zaciskowy 4‑stykowy |
| Prąd wejściowy | 0.13 A (maks.) |
| Napięcie wejściowe | 12/24/48 VDC |
| Napięcie pracy | 9.6 do 60 VDC |
| Zabezpieczenie przed przeciążeniem prądowym | Obsługiwane |
| Zabezpieczenie przed odwrotną polaryzacją | Obsługiwane |
Interfejs LED
| Wskaźniki LED | PWR1, PWR2, RUN |
Charakterystyka fizyczna
| Wymiary | 24.5 x 100 x 75 mm (0.96 x 3.94 x 2.95 in) |
| Waga | 245 g (0.54 lb) |
| Długość kabla | 100 m |
| Obudowa | Metal |
| Montaż | Montaż na szynie DIN Montaż na ścianie (z opcjonalnym zestawem) |
Limity środowiskowe
| Temperatura pracy | Modele standardowe: -10 do 60 °C (14 do 140 °F) Modele szerokotemperaturowe: -40 do 75 °C (-40 do 167 °F) |
| Wilgotność względna otoczenia | 5 do 95% (bez kondensacji) |
| Temperatura przechowywania (z opakowaniem) | -40 do 85 °C (-40 do 185 °F) |
Normy i certyfikaty
| Bezpieczeństwo | UL 61010-2-201 EN 62368-1 |
| EMC | EN 55032/35 EN 61000-6-2/-6-4 |
| EMI | CISPR 22/32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Styk: 6 kV; Powietrze: 8 kV IEC 61000-4-3 RS: 80 MHz do 1 GHz: 10 V/m IEC 61000-4-4 EFT: Zasilanie: 2 kV; Sygnał: 2 kV IEC 61000-4-5 Przepięcie: Zasilanie: 2 kV; Sygnał: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| Wstrząs | IEC 60068-2-27 |
| Wibracje | IEC 60068-2-6 IEC 60068-2-64 |
| Upadek swobodny | ISTA-1A (z opakowaniem) |
MTBF
| Czas | 8,718,114 h |
| Normy | Telcordia (Bellcore), GB |
Gwarancja
| Okres gwarancji | 5 lat |
| Szczegóły | Zobacz www.moxa.com/warranty |
