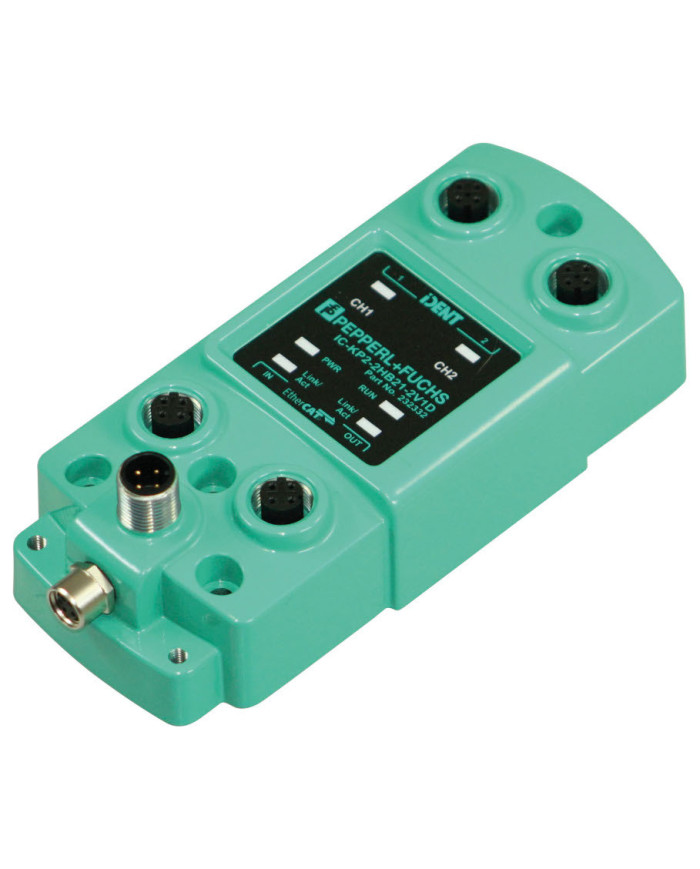

Jednostka Ewaluacyjna RFID EtherCAT IC - KP2 - 2HB21 - 2V1D
Zapytaj o cenę
Kompaktowa jednostka ewaluacyjna RFID IDENTControl z interfejsem EtherCAT
- Wskaźnik LED stanu komunikacji magistrali oraz głowic odczytujących/zapisujących
- Możliwość podłączenia maks. 2 głowic odczytujących/zapisujących
- Alternatywnie można podłączyć 1 głowicę odczytującą/zapisującą oraz 1 czujnik wyzwalający
Opis
Szczegóły produktu
Innowacyjna konstrukcja systemu identyfikacji RFID IDENTControl Compact firmy Pepperl+Fuchs oferuje wiele zalet w porównaniu z innymi systemami. Interfejsy sterujące IDENTControl oraz IDENTControl Compact stanowią rdzeń systemu.
Dzięki zintegrowanym interfejsom dla wszystkich dostępnych komercyjnie systemów fieldbus takich jak PROFIBUS, PROFINET, Ethernet, EtherCAT, CC-Link, połączeniom szeregowym (RS 232 lub RS 485) oraz licznym opcjom połączeń dla głowic odczytujących/zapisujących dostępnych dla zakresów częstotliwości LF, HF i UHF, interfejs sterujący IDENTControl Compact może być łatwo i elastycznie dostosowany do Państwa wymagań.
Diody LED na przednim panelu obudowy sygnalizują komunikację magistrali, podłączone głowice odczytujące/zapisujące oraz aktywne polecenia odczytu/zapisu. Niezawodność aplikacji jest dodatkowo zwiększona poprzez zastosowanie czujników wyzwalających.
System nadaje się zarówno do montażu w szafach sterowniczych, jak i do zastosowań w terenie wymagających klasy ochrony IP67. Interfejs do urządzeń fieldbus wyższego poziomu jest zintegrowany w obudowie, a wszystkie połączenia zostały zaprojektowane w sposób umożliwiający ich wpinanie. Umożliwia to prostą instalację oraz szybką i bezproblemową wymianę w razie awarii urządzenia. Konstrukcja spełniająca wymagania dotyczące kompatybilności elektromagnetycznej (EMC), obejmująca metalową obudowę, uziemienie oraz ekranowane przewody, gwarantuje wysoki poziom niezawodności.
Dane techniczne
Specyfikacje ogólne
| Liczba głowic odczytujących/zapisujących | maks. 2 alternatywnie 1 głowica odczytującą/zapisującą oraz 1 czujnik wyzwalający |
|
| Numer pliku UL | E87056 | |
| MTBF | 80 a (praca w temperaturze +40 °C) |
Wskaźniki pracy/operowanie urządzeniem
| Diody LED 1, 2 | wskaźnik stanu dla głowic odczytujących/zapisujących zielona: polecenie w głowicy aktywne żółta: ok. 1 sekundy, jeśli polecenie zostało wykonane pomyślnie |
|
| Diody LED CH1, CHyl | zielona: wykryto głowicę odczytu czerwona: błąd konfiguracji |
|
| Dioda LED PWR/ERR | zielona: zasilanie włączone czerwona: błąd sprzętowy |
|
| Didoa LED RUN | wyłączona: incicjalizacja migająca (zielona): stan przed gotowością do pracy pojedynczy błysk (zielony): stan bezpiecznej pracy włączona (zielona): urządzenie w trakcie pracy |
Parametry elektryczne
| Napięcie zasilania | Ue | 20 … 30 V DC, PELV |
| Tętnienia | ≤ 10 % przy 30 V DC | |
| Zużycie prądu | ≤ 4 A wraz z głowicami odczytującymi/zapisującymi | |
| Pobór mocy | P0 | 3,5 W bez głowic odczytujących/zapisujących |
| Izolacja galwaniczna | izolacja podstawowa zgodnie z DIN EN 50178, znamionowe napięcie izolacji 50 Veff |
Interfejs 1
| Typ interfejsu | EtherCAT (IN) | |
| Warstwa fizyczna | Ethernet | |
| Protokół | EtherCAT | |
| Prędkość przesyłu danych | 100 MBit/s |
Interfejs 2
| Typ interfejsu | EtherCAT (OUT) | |
| Warstwa fizyczna | Ethernet | |
| Protokół | EtherCAT | |
| Prędkość przesyłu danych | 100 MBit/s |
Interfejs 3
| Typ interfejsu | interfejs diagnostyczny | |
| Warstwa fizyczna | RS 232 | |
| Protokół | ASCII | |
| Prędkość przesyłu danych | 38,4 kBit/s |
Zgodność z dyrektywami
| Kompatybilność elektromagnetyczna | |||||
|
|||||
| RoHS | |||||
|
|||||
Zgodność z normami
| Stopień ochrony | IEC 60529 |
Warunki środowiskowe
| Temperatura pracy | -25 … 70 °C (-13 … 158 °F) | |
| Temperatura przechowywania | -40 … 85 °C (-40 … 185 °F) | |
| Warunki klimatyczne | wilgotność powietrza maks. 96 % odporność na mgłę solną zgodnie z normą EN 60068-2-52 |
|
| Odporność na wstrząsy i uderzenia | oscylacja (sinusowa): 5 g, 10 - 1000 Hz zgodnie z EN 60068-2-6 wstrząsy (półsinusowe): 30 g, 11 ms zgodnie z EN 60068-2-27 |
Parametry mechaniczne
| Stopień ochrony | IP67 | ||||||||||
| Przyłącza | głowice odczytujące/zapisujące: ekranowane, 4 pinowe, złącze M12 zasilanie: złącze M12 uziemienie ochronne: śruba uziemiająca M4 diagnostyka RS 232: złącze M8 EtherCAT: złącze M12, z kodowaniem D |
||||||||||
| Materiał | |||||||||||
|
|||||||||||
| Montaż | mocowanie śrubowe | ||||||||||
| Waga | ok. 300 g | ||||||||||

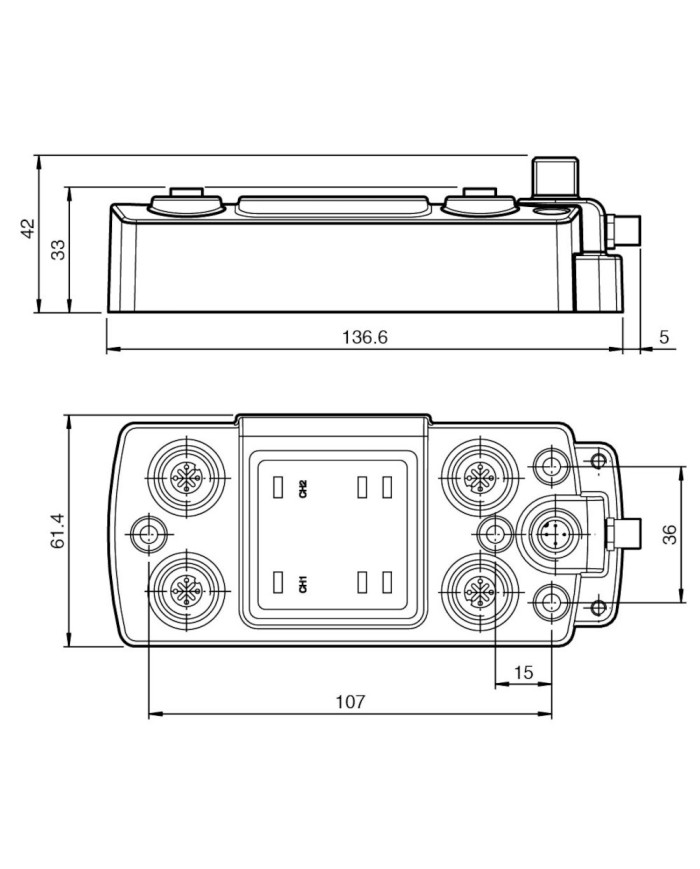

| Wymiary | |||||||||||
|
|||||||||||
