Moduł IO-Link Master ICE11 - 8IOL - G60L - V1D
Zapytaj o cenę
Moduł Ethernet IO-Link z ośmioma portami IO-Link kompatybilny z protokołami: EtherCAT, PROFINET, EtherNet/IP, CC-Link i Modbus TCP.
- 8 portów IO-Link klasy A
- Kompatybilny z wieloma protokołami
- Złącze zasilania M12, z kodowaniem L
- Wytrzymała metalowa obudowa
- Konfiguracja oparta na technologii Web
- Rozszerzony zakres temperatur
Opis
Szczegóły produktu
Urządzenie jest wieloprotokołowym modułem systemu fieldbus z 8 portami typu A IO-Link master zgodnie ze standardem IO-Link V1.1.3.
Konstrukcja G60L wykonana jest w całości z metalu i jest odporna na uszkodzenia mechaniczne oraz wpływ czynników środowiskowych. G60L posiada klasę ochrony IP65/IP67.
Moduł służy jako interfejs między sterownikiem systemu fieldbus a urządzeniami na poziomie pola. Obsługuje wielu protokołów komunikacyjnych Ethernet: PROFINET, EtherNet/IP, EtherCAT, CC-Link oraz Modbus TCP.

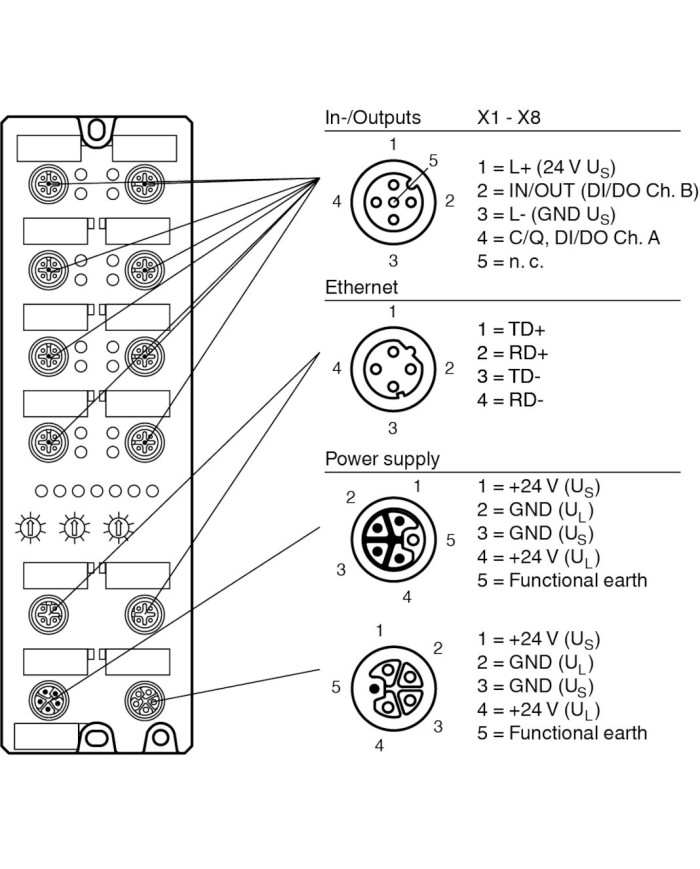

Złącze M12 z kodowaniem L, używane do zasilania, umożliwia przepływ prądu o natężeniu aż do 2 x 16 A. Wejścia i wyjścia są wyposażone w złącza M12 z kodowaniem A. Połączenie z systemem fieldbus odbywa się za pomocą złącza M12 z kodowaniem D.
Protokoły komunikacyjne są konfigurowane ręcznie za pomocą przełącznika obrotowego lub automatycznie. System diagnostyczny wyświetla informacje o stanie każdego kanału za pomocą diod LED. Zintegrowany serwer WWW umożliwia dostęp do modułu fieldbus. Wyświetlane są również informacje dotyczące stanu modułu oraz można konfigurować parametry sieciowe takie jak adres IP i maska podsieci.
Dane techniczne
Parametry ogólne
| Numer pliku UL | E223772 |
Wskaźniki pracy/operowanie urządzeniem
| Wskaźnik LED | patrz instrukcja obsługi | |
| Przełącznik obrotowy | Ustawianie protokołu fieldbus |
Parametry elektryczne
| Napięcie zasilania | Ue | 20 … 30 V |
| Napięcie znamionowe | 24 V DC (SELV/PELV) | |
| Zużycie prądu | typowo 160 mA ± 20 % przy napięciu znamionowym | |
| Obciążalność prądowa | maks. 16 A na moduł |
Interfejs
| Typ interfejsu | Przemysłowy Ethernet | |
| Warstwa fizyczna | M12, z kodowaniem D | |
| Protokół | PROFINET IO, EtherNet/IP, EtherCAT, CC-Link IE Field Basic, MODBUS TCP | |
| Szybkość transmisji | Fast Ethernet 10/100 Mbps, pełny duplex |
Wejścia/Wyjścia
| Liczba/Typ | 8 x IO-Link klasy A (X1 – X8) Konfigurowalne jako: maks. 8 wejść/wyjść IO-Link i 8 wejść/wyjść cyfrowych maks. 16 wejść/wyjść cyfrowych z zabezpieczeniem przed zwarciem |
|
| Zasilanie czujnika | maks. 4 A na port (X1 - X8) przez L+ (pin 1) | |
| Prąd wyjściowy | Ie | maks. 500 mA na port (X1 - X8) przez C/Q (Ch. A/pin 4) maks. 2 A na port (X1 - X8) przez DO (Ch. B/pin 2) |
Zgodność z dyrektywami
| Kompatybilność elektromagnetyczna | |||||
|
|||||
Zgodność z normami
| Stopień ochrony | EN 60529:2000 | |
| Standard Fieldbus | Typ 1 zgodnie z IEC 61131-2 | |
| Odporność na wstrząsy | EN 61131-2:2004 |
Certyfikaty i dopuszczenia
| Certyfikat UL | |||||
|
|||||
Warunki środowiskowe
| Temperatura pracy | -40 … 70 °C (-40 … 158 °F) | |
| Temperatura przechowywania | -40 … 70 °C (-40 … 158 °F) | |
| Wilgotność względna | maks. 95 % | |
| Wysokość n.p.m. | 0 … 2000 m | |
| Odporność na wstrząsy i uderzenia | 50 g, 11 ms, wszystkie osie | |
| Odporność na wibracje | 15 g przy 5 - 500 Hz | |
| Stopień zanieczyszczenia środowiska | 3 |
Parametry mechaniczne
| Elementy stykowe | PA | ||||||||||
| Stopień ochrony | IP65 / IP67 / IP69K | ||||||||||
| Przyłącza | Zasilanie M12, z kodowaniem L Fieldbus M12, z kodowaniem D Wejścia/Wyjścia M12, z kodowaniem A |
||||||||||
| Materiał | |||||||||||
|
|||||||||||
| Waga | 480 g | ||||||||||
| Moment dokręcania, śruby mocujące | 1 Nm | ||||||||||
| Moment dokręcania, dławnica kablowa | 0,5 Nm | ||||||||||

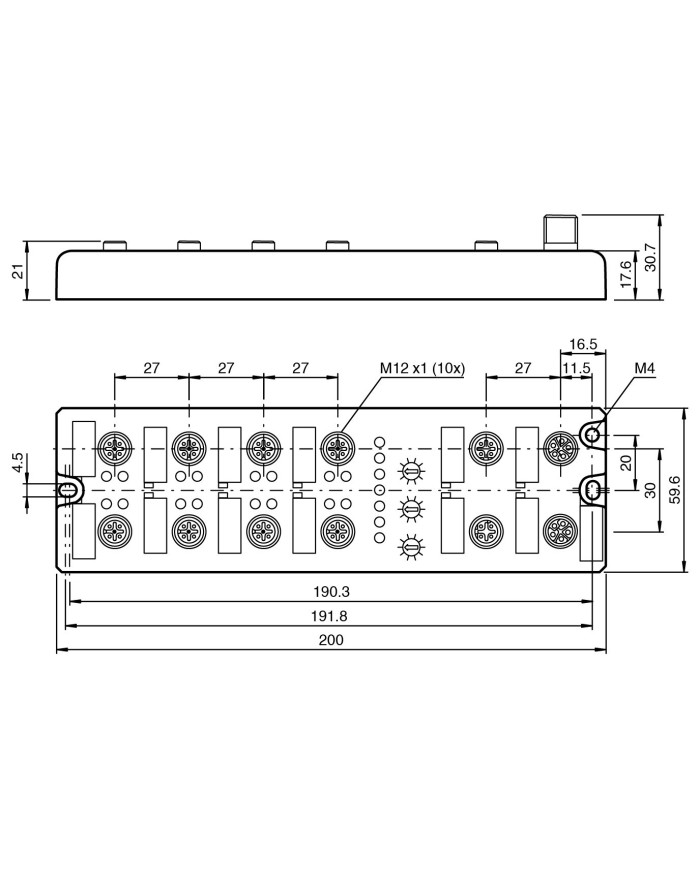

| Wymiary | |||||||||||
|
|||||||||||
| Typ obudowy | Obudowa zewnętrzna | ||||||||||
| Moment dokręcania śrub zaciskowych | 0,5 Nm | ||||||||||
