Przemysłowy Zarządzalny Switch Ethernet EDS-408A-3M-SC-T
Zapytaj o cenę

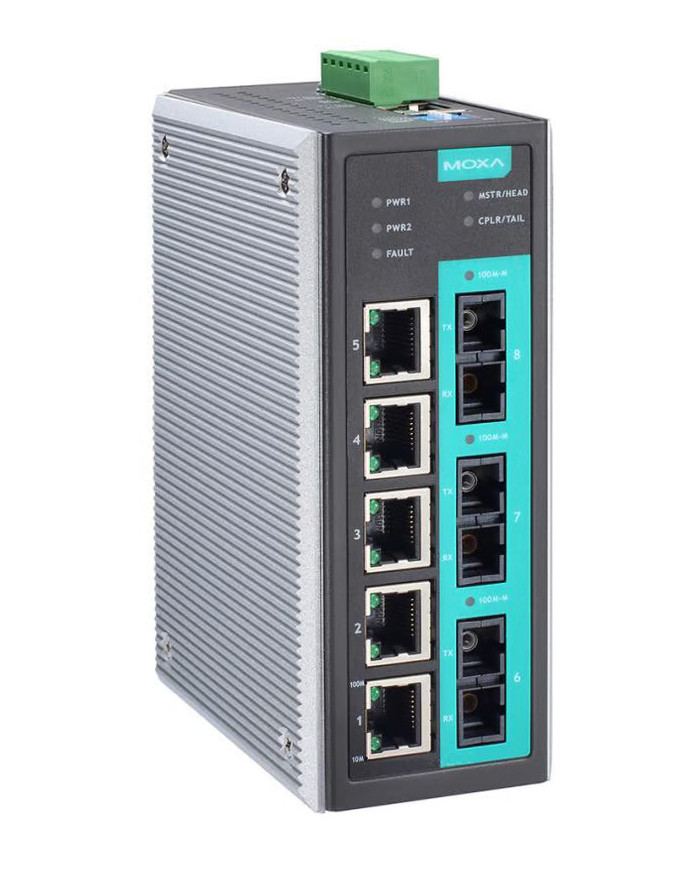

Przemysłowy zarządzalny switch Ethernet warstwy 2 z 5x portami 10/100BaseT(X) i 3x portami światłowodu wielomodowego 100BaseFX ze złączami SC, zintegrowany uchwyt do montażu na szynie DIN, rozszerzony zakres temperatury roboczej od -40°C do 75°C
- Turbo Ring i Turbo Chain (czas przywrócenia sprawności systemu po awarii < 20 ms przy 250 przełącznikach) oraz RSTP/STP zapewniające redundantność sieci
- Obsługa funkcji IGMP Snooping, QoS, sieci VLAN zgodnych z normą IEEE 802.1Q oraz sieci VLAN opartych na portach
- Łatwe zarządzanie siecią za pomocą przeglądarki internetowej, interfejsu CLI, konsoli Telnet/szeregowej, oprogramowania dla systemu Windows oraz ABC-01
- Domyślnie włączony PROFINET lub EtherNet/IP (modele PN lub EIP)
- Obsługa MXstudio do łatwego zarządzania sieciami przemysłowymi w formie graficznej
Opis
Szczegóły produktu
Przełączniki zarządzalne Ethernet warstwy 2 z serii EDS-408A zostały zaprojektowane specjalnie z myślą o zastosowaniach przemysłowych. Switche obsługują szereg przydatnych funkcji zarządzania, takich jak Turbo Ring, Turbo Chain, łączenie w pierścień, monitorowanie IGMP, sieci VLAN zgodne z normą IEEE 802.1Q, sieci VLAN oparte na portach, QoS, RMON, zarządzanie przepustowością, funkcję port mirroring oraz powiadomienia za pośrednictwem poczty elektronicznej lub przekaźnika alarmowego. Funkcję Turbo Ring można łatwo skonfigurować za pomocą interfejsu zarządzania dostępnego przez stronę Web lub przełączników DIP umieszczonych na górnym panelu switcha EDS-408A.
Dodatkowe funkcje i zalety
- Opcja DHCP 82 do przydzielania adresów IP z wykorzystaniem różnych reguł
- Obsługa protokołów EtherNet/IP, Modbus TCP i PROFINET (tylko modele EDS-408A-PN) do zarządzania urządzeniami i monitorowania
- Dostępny plik EtherNet/IP EDS (Electronic Data Sheet), niestandardowe instrukcje AOI (Add-On Instructions) oraz interfejs FactoryTalk View
- Dostępny plik PROFINET GSDML oraz ikony urządzeń SIMATIC STEP 7 (tylko modele EDS-408A-PN)
- Funkcja port mirroring do debugowania online
- VLAN oparty na portach, VLAN IEEE 802.1Q oraz GVRP ułatwiające planowanie sieci
- QoS (IEEE 802.1p i TOS/DiffServ) zwiększające determinizm
- RMON do proaktywnego i wydajnego monitorowania sieci
- SNMPv1/v2c/v3 dla różnych poziomów bezpieczeństwa zarządzania siecią
- Zarządzanie przepustowością w celu zapobiegania nieprzewidywalnym stanom sieci
Dane techniczne
Technologia
| Standardy | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100Base FX IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid STP IEEE 802.1p for Class of Service IEEE 802.1Q VLAN |
| Protokoły | IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, SSH, Telnet, Syslog, DHCP Option 66/67/82, BootP, LLDP, PROFINET, EtherNet/IP, Modbus/TCP, IPv6, NTP Server/Client |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Kontrola przepływu | IEEE 802.3x flow control, back pressure flow control |
Właściwości urządzenia
| Kolejki priorytetyzowania | 4 |
| Maks. ilość obsługiwanych sieci VLAN | 64 |
| Zakres ID VLAN-ów | VID 1 to 4094 |
| Grupy IGMP | 256 |
Interfejsy
| Porty RJ45 | 10/100BaseT(X) auto negotiation speed, F/H duplix mode oraz auto MDI/MDI-X connection |
| Porty optyczne | porty 100BaseFX ports (złącza SC/ST) |
| Konsola | RS-232 (RJ45) |
| Wskaźniki LED | PWR1, PWR2, FAULT, MASTER, COUPLER, 10/100M |
| Przełączniki DIP | Turbo Ring, Master, Coupler, Reserve |
| Przekaźnik alarmowy | DO1 relay output with current carrying capacity of 1A @ 24 VDC |
Zasilanie
| Napięcie | 24 VDC (12 do 45 VDC), redundantne zasilanie Dla wersji EDS-408A-3S-SC-48(-T) +/-24/+/-48 VDC (-60 do -19 VDC bądź 19 do 60 VDC), redundantne zasilanie (brak możliwość stosowania różnej polaryzacji na każdym ze złącz zasilania) |
| Prąd pobierany | EDS-408A: 0.26 A @ 24 V EDS-408A-MM/SS: 0.35 A @ 24 V EDS-408A-3S-SC-48: 0.32A @ 24V |
| Złącze | Jeden 6-pinowy bloczek (odłączany) |
| Zabezpieczenie przed przeciążeniem | Jest |
| Zabezpieczenie przed odwrotną polaryzacją | Jest |
Obudowa
| Obudowa | Metal, stopień ochrony IP30 |
| Masa | 650 g |

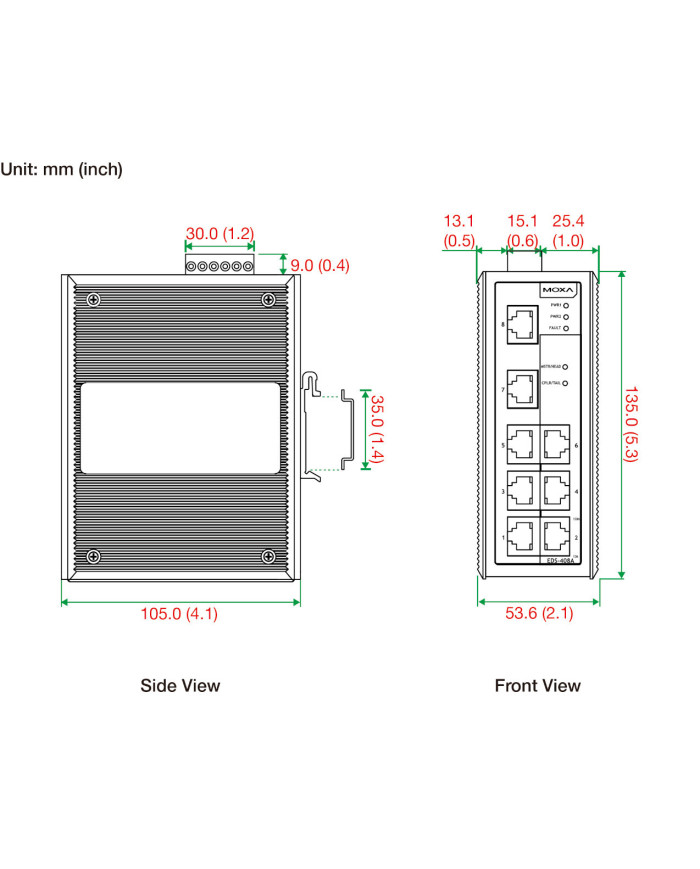

| Wymiary | 53.6 x 135 x 105 mm |

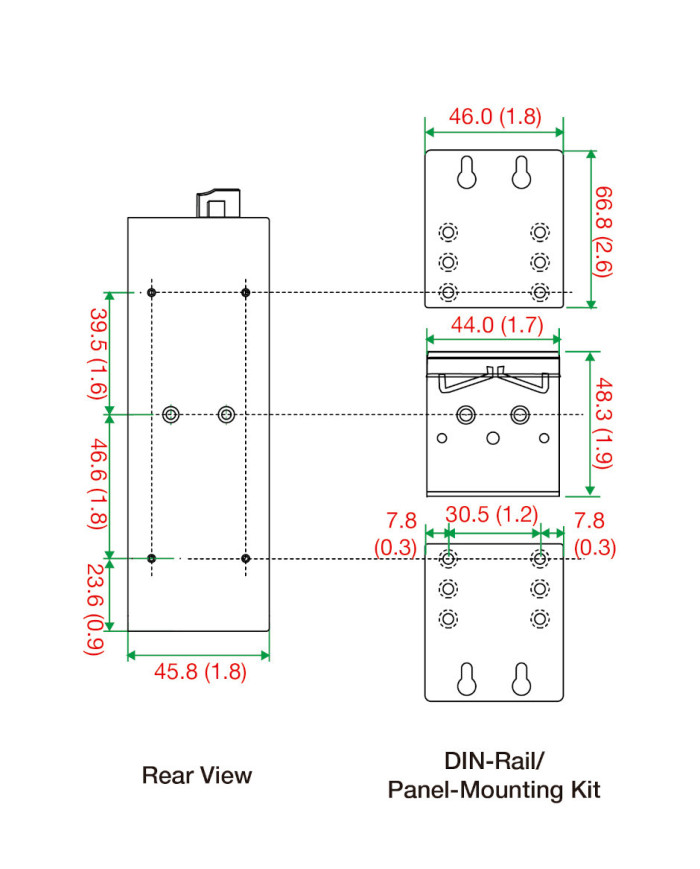

| Montaż | na szynie DIN, opcjonalnie na ścianie (wymagany dodatkowy uchwyt) |
Warunki środowiskowe
| Temperatura pracy | Modele standardowe: 0 do 60°C Modele rozszerzone (-T): -40 do 75°C |
| Temperatura przechowywania | -40 do 85°C |
| Wilgotność | 5 do 95% (bez kondensacji) |
Certyfikaty
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), level 3 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 EN61000-4-11 |
| Hazardous Location | UL/cUL Class I, Division 2, Groups A, B, C, and D; ATEX Zone 2, Ex nC IIC |
| Safety | UL508, UL60950-1, CSA C22.2 No. 60950-1, EN60950-1 |
| Shock | IEC 60068-2-27 |
| Freefall | IEC60068-2-32 |
| Vibration | IEC60068-2-6 |
| Maritime | DNV, GL |
| MTBF (meantime between failures) | Time: EDS-408A Series: 363,000 hrs Database: Telcordia (Bellcore), GB |
