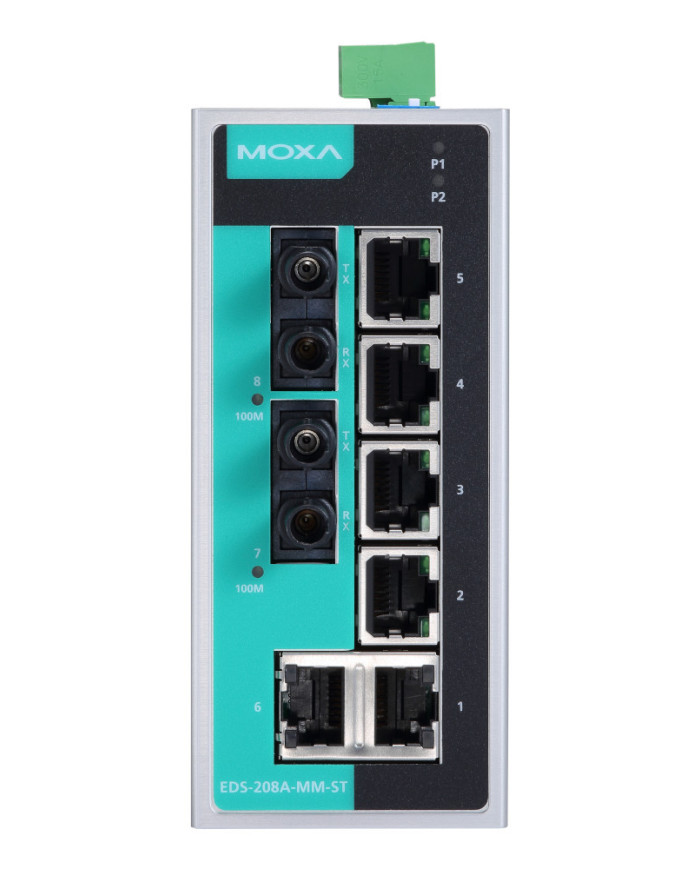

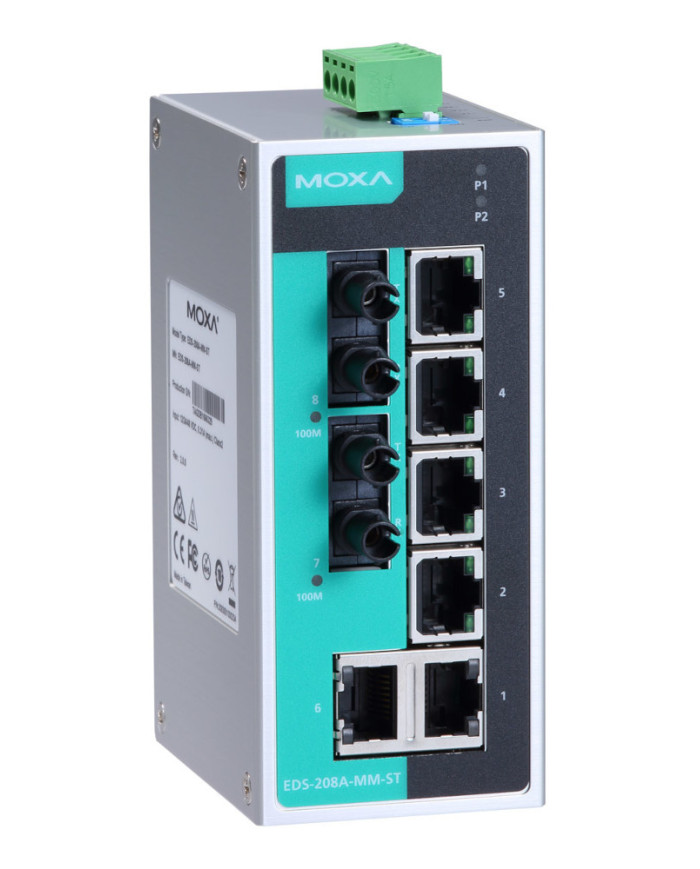

Przemysłowy Niezarządzalny Switch Ethernet EDS-208A-MM-ST-T
Zapytaj o cenę
niezarządzalny switch przemysłowy, 6 portów 10/100BaseTx, 2 porty światłowodu wielomodowego ST, temp. pracy od -40 do 75 stopni C
- switch przemysłowy w obudowie aluminiowej przeznaczony do montażu na szynie DIN
- porty 10/100BaseT(X) (RJ45), 100BaseFX (SC/ST)
- redundantne wejście zasilania 12/24/48VDC (9.6-60 VDC)
- przemysłowe wykonanie z przeznaczeniem dla określonych branż jak strefy zagrożone wybuchem (Class 1 Div. 2/ATEX Zone 2), transport (NEMA TS2/EN 50121-4/e-Mark) czy przemysł morski (DNV/GL/LR/ABS/NK)
- szeroki zakres tempertury pracy od -10° do +60°C dla wersji standardowej oraz od -40° do +75°C (wersja -T)
Opis
Szczegóły produktu
Przemysłowe przełączniki Ethernet z serii EDS-208A posiadają 8 portów i zapewniają transmisję danych zgodnie z IEEE 802.3 oraz IEEE 802.3u/x i prędkością 10/100 Mb/s w trybie pełnego lub półdupleksu, oraz umożliwiają automatyczne rozpoznawanie przewodów skrosowanych MDI/MDI-X. Seria EDS-208A posiada podwójne wejścia zasilania 12/24/48 VDC (9,6 do 60 VDC), które mogą być podłączone do niezależnych źródeł zasilania DC. Switche te zostały przygotowane na trudne warunki środowiskowe występujące np. w przemyśle morskim (DNV/LR/ABS/NK) i kolejowym, w infrastrukturze autostradowej lub w pojazdach silnikowych (EN 50121-4/NEMA TS2/e-Mark), a także w strefach zagrożonych wybuchem (klasa I, dział 2, ATEX strefa 2), zgodnie z normami FCC, UL i CE.
Przełączniki EDS-208A występują w wariancie o standardowym zakresie temperatur pracy od -10 do 60°C lub o rozszerzonym zakresie od -40 do 75°C. Wszystkie egzemplarze poddawane są 100% testom obciążeniowym, aby zapewnić, że spełniają wymagania stawiane urządzeniom wykorzystywanym do sterowania automatyką przemysłową. Ponadto switche EDS-208A posiadają przełączniki DIP do włączania lub wyłączania ochrony przed burzą broadcastową. Tym samym zapewniają wszechstronność potrzebną w przemyśle.
Dane techniczne
Interfejsy Ethernet
| Standardy | IEEE 802.3 10BaseT, IEEE 802.3u, 100BaseT(X) oraz 100BaseFX IEEE 802.3x flow control |
| Porty 10/100BaseT(X) (złącze RJ45) | EDS-208/208A-T: 8 Seria EDS-208A-M-SC/M-ST/S-SC: 7 Seria EDS-208A-MM-SC/MM-ST/SS-SC: 6 Wszystkie modele wspierają: Full/Half duplex mode Auto MDI/MDI-X connection Auto negotiation speed |
| Porty 100BaseFX (wielomodowe, złącza SC) | Seria EDS-208A-M-SC: 1 Seria EDS-208A-MM-SC: 2 |
| Porty 100BaseFX (wielomodowe, złącza ST) | Seria EDS-208A-M-ST: 1 Seria EDS-208A-MM-ST: 2 |
| Porty 100BaseFX (jednomodowe, złącza SC) | Seria EDS-208A-S-SC: 1 Seria EDS-208A-SS-SC: 2 |
Właściwości switcha
| Rodzaj przełączania | Store and Forward |
| Wielkość tablicy MAC | 2K |
| Wielkość bufora pakietów | 768 kbit |
Zasilanie
| Napięcie wejściowe | 12/24/48 VDC, redundantne wejście zasilania |
| Prąd (@ 24VDC) | Serie EDS-208A/208A-T, EDS-208A-M-SC/M-ST/S-SC: 0.11 A @ 24 VDC Serie EDS-208A-MM-SC/MM-ST/SS-SC: 0.15 A @ 24 VDC |
| Dopuszczalny zakres napięcia wejściowego | 9,6 do 60 VDC |
| Złącze | Zdejmowalny, 4-pinowy bloczek zasilania |
| Ochrona przed odwrotną polaryzacją | Jest |
| Ochrona przed przeciążeniem | Jest |
Przełączniki DIP na obudowie urządzenia
| Interfejs Ethernet | Funkcja Broadcast Storm Protection |
Charakterystyka fizyczna
| Obudowa | Stop aluminium |
| Stopień ochrony | IP30 |
| Wymiary (W x H x D) | 50 x 114 x 70 mm |
| Masa | 275 g |
| Instalacja | Na szynie DIN (uchwyt w zestawie), na płaskiej powierzchni (wymagane dodatkowe uchwyty) |
Warunki zewnętrzne
| Temperatura pracy | Modele standardowe: -10 do +60°C Modele rozszerzone (-T): -40 do +75°C |
| Temperatura przechowywania | -40 do +85°C |
| Wilgotność względna | 5 do 95% (bez kondensacji) |
Certyfikaty i gwarancja
| Bezpieczeństwo | UL 508 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| Niebezpieczne lokalizacje | IECEx, ATEX, Class I Division 2 |
| Przystosowanie morskie | ABS, DNV-GL, LR, NK |
| Kolej | EN 50121-4 |
| Udary | IEC 60068-2-27 |
| Swobodne spadki | IEC 60068-2-31 |
| Wibracje | IEC 60068-2-6 |
| Kontrola ruchu | NEMA TS2 |
| MTBF | 2,701,531 godzin, Telcordia (Bellcore), GB |
