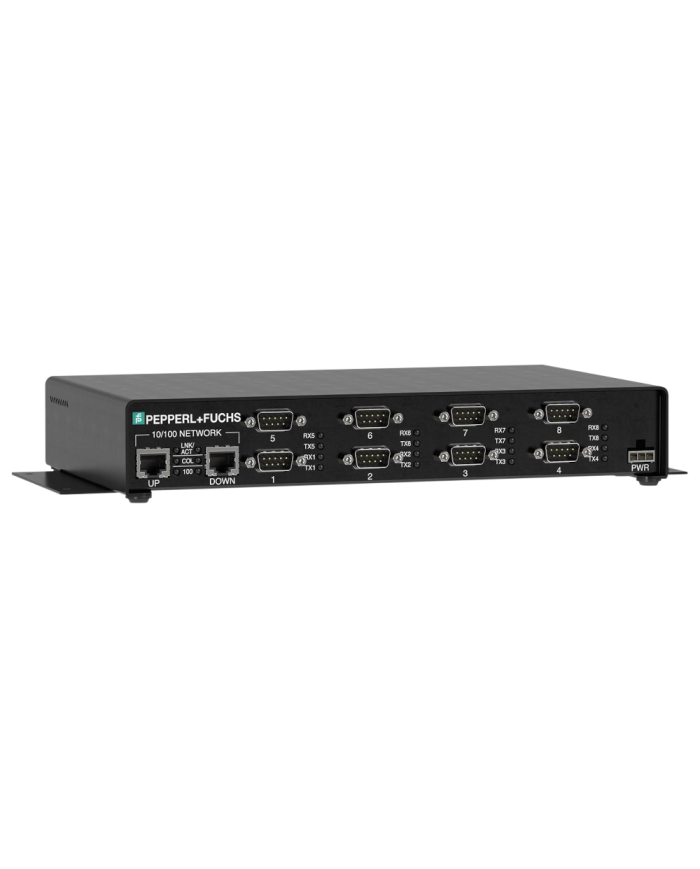

Serwer Portów Szeregowych ICDM-RX/TCP-8DB9/2RJ45-PM
Zapytaj o cenę
- Konfiguracja przez przeglądarkę internetową
- Wybierane programowo interfejsy RS-232/422/485
- Certyfikat NEMA TS2
- TCP/IP i usługi gniazd UDP
- Sterowniki urządzenia (Windows i Linux)
- Mocowanie panelowe i złącze szeregowe DB9
Opis
Szczegóły produktu
Podłącz dowolne urządzenie szeregowe do przemysłowej sieci Ethernet lub chmury za pomocą sprawdzonych i wszechstronnych gateway-ów szeregowych DeviceMaster. Dzięki dużemu wyborowi modułów i zintegrowanemu serwerowi web pozwalającemu konfigurować parametry komunikacji szeregowej, gateway-e mogą obsługiwać szeroką gamę współczesnych i starszych urządzeń dostępnych na rynku.
Łatwość podłączenia do współczesnych sieci
Gateway-e szeregowe umożliwiają szybką i łatwą integrację urządzeń szeregowych, takich jak skanery kodów kreskowych, głowice odczytujące RFID, wagi, drukarki i systemy wizyjne z systemami fieldbus opartymi na sieci Ethernet, takimi jak PROFINET, MODBUS TCP i EtherNet/IP.
Jeden gateway może obsługiwać wiele urządzeń szeregowych jednocześnie dzięki kombinacji protokołów komunikacji szeregowej RS-232, RS-422 i RS-485. Zintegrowany serwer web umożliwia łatwą konfigurację ustawień sieciowych i parametrów portów dla połączeń bazujących na TCP/IP i przemysłowych sieciach Ethernet. Sterowniki Windows i Linux obsługują aplikacje zainstalowane na komputerach PC.
Stworzone do różnorodnych zastosowań
Serwery i gateway-e DeviceMaster są dostępne od 1 do 32 portów szeregowych ze złączami DB9 lub listwami zaciskowymi. Można je zamontować na szynie DIN, panelu lub w szafie rack. Obsługują one protokoły RS-232/422/485, MODBUS RTU i ASCII do łączenia urządzeń oraz protokoły MODBUS TCP, EtherNet/IP i PROFINET do komunikacji ze sterownikami PLC i przemysłowymi sieciami Ethernet.
Nieprzerwany transfer danych od czujnika do chmury
Niezależnie od tego, czy są to klasyczne czujniki binarne, czy też dane z czujników szeregowych, RFID lub IO-Link, kompletne portfolio produktów Pepperl+Fuchs oferuje wszystkie komponenty wymagane do komunikacji przemysłowej od poziomu czujnika/urządzenia końcowego aż do chmury. Otwiera to drogę do zaimplementowania najnowocześniejszych rozwiązań w ramach Przemysłu 4.0. Dziesięciolecia doświadczenia i solidna wiedza techniczna w zakresie komunikacji przemysłowej i przemysłowego Ethernetu sprawiają, że Pepperl+Fuchs jest odpowiednim dostawcą rozwiązań sprzętowych i programowych dostosowanych do konkretnych projektów.
Uniwersalna komunikacja dwukierunkowa
Urządzenia DeviceMaster mogą być używane do łatwego łączenia sterowników opartych na sieci Ethernet, systemów SCADA i interfejsów HMI przy użyciu różnych protokołów. Wersje EtherNet/IP-do-MODBUS i PROFINET-do-MODBUS umożliwiają dwukierunkową komunikację między sterownikami EtherNet/IP lub PROFINET i urządzeniami MODBUS. Modele TCP/IP pozwalają na połączenie z systemami opartymi na komputerach PC.
Szybka i łatwa konfiguracja online
Zintegrowany serwer web umożliwia konfigurację parametrów szeregowych dla poszczególnych portów za pośrednictwem przeglądarki internetowej. W rozległych instalacjach, wymagających wielu gateway-ów DeviceMasters, doskonałym rozwiązaniem jest bezpłatne oprogramowanie do konfiguracji i zarządzania, PortVision DX. Pozwala ono zarządzać urządzeniami szeregowymi, konfigurować ustawienia sieciowe, a ponadto konfiguracje modułów można klonować lub zapisywać jako kopia zapasowa. Przyspiesza to uruchomienie systemu i zapewnia produktywność.

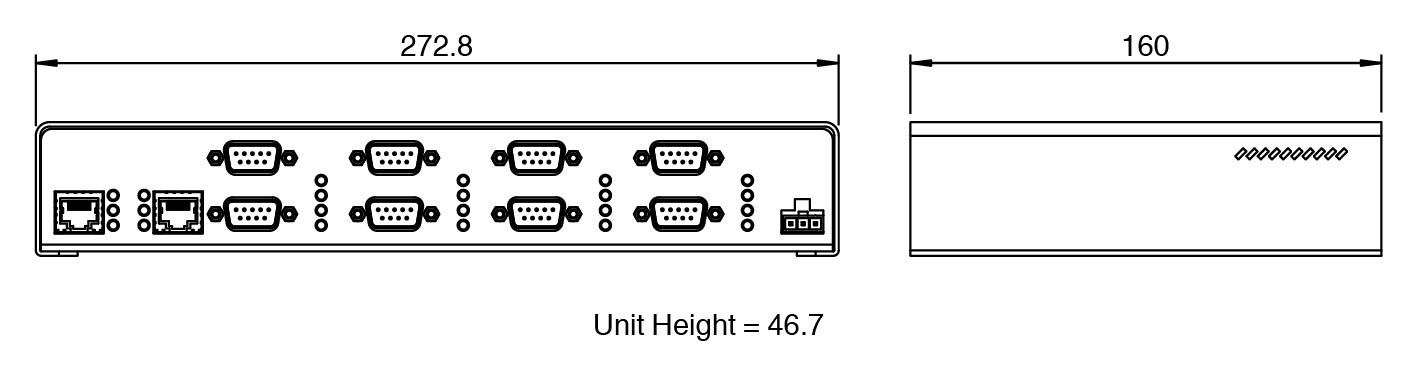

Wymiary
Dane techniczne
Parametry ogólne
| Numer pliku UL | E185802 |
Parametry związane z bezpieczeństwem funkcjonalnym
| MTBF | 31.1 a |
Wskaźniki pracy/operowanie urządzeniem
| Wskazania LED | patrz instrukcja obsługi |
Parametry elektryczne
| Napięcie zasilania | U e | 9 … 30 V DC |
| Napięcie znamionowe | 24 V DC | |
| Ochrona przeciwprzepięciowa | 15 KV / 200 A dla 1 ns |
Interfejs
| Rodzaj interfejsu | Wybierane programowo interfejsy: RS-232, RS-422, RS-485 (2 i 4 przewody) | |
| Fizyczny | 8 x DB9 | |
| Protokół | Raw serial | |
| Obsługiwane szybkości transmisji | 300 bps do 230 Kbps |
Interfejs 1
| Rodzaj interfejsu | Przemysłowy Ethernet | |
| Fizyczny | 2 x RJ45 | |
| Protokół | TCP/IP | |
| Dodatkowe protokoły | ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO przez TCP), SNMP (MIB-II), TCP/IP, usługi gniazd UDP, Telnet i TFTP oraz obsługa transmisji danych IP multicast | |
| Szybkość transferu | 10/100 Mbps |
Zgodność z dyrektywami
| Kompatybilność elektromagnetyczna | |||||
|
|||||
| RoHS | EN IEC 63000:2018 | ||||
Zgodność z normami
| Poziom ochrony | NEMA TS2 | |
| Bezpieczeństwo elektryczne | EN 62368-1:2014-08 | |
| Emitowane zakłócenia | EN 55032, FCC Part 15 Subpart B, ICES-003, AS/NZS CISPR 32 | |
| Odporność na zakłócenia | EN 55035:2017/A11:2020 |
Warunki środowiskowe
| Temperatura pracy | -40 … 75 °C (-40 … 167 °F) | |
| Temperatura składowania | -40 … 85 °C (-40 … 185 °F) | |
| Wilgotność względna | maks. 95 % | |
| Wysokość n.p.m. | 0 … 3048 m |
Parametry mechaniczne
| Poziom ochrony | IP20 | ||||||||||
| Przyłącza |
Zasilanie: zaciski śrubowe
Fieldbus: 2 x RJ45 Wejścia/wyjścia: temperatura, maksymalnie 2 czujniki RTD na urządzenia |
||||||||||
| Materiał | |||||||||||
|
|||||||||||
| Waga | 1,63 kg | ||||||||||
| Wymiary | |||||||||||
|
|||||||||||
| Typ obudowy | Moduł do szafy | ||||||||||
| Mocowanie | Panelowe | ||||||||||
Opis
| Napięcie zasilania | 9...30 V DC |
|---|---|
| Protokoły szeregowe | Raw serial |
| Protokoły Ethernet | TCP/IP |
| Opcje montażu | mocowanie panelowe |
| Temperatura pracy | –40°C...75°C |
| Porty szeregowe | 8 x RS-232/-422/-485 |
| Stopień ochrony IP | IP20 |
| Fizyczny interfejs szeregowy | DB9M |
| Obsługiwane szybkości transmisji | 300 bps...230 Kbps |
