Gateway IIoT-I330
Zapytaj o cenę
Solidny, bezwentylatorowy, przemysłowy gateway na szynę DIN z obsługą łączności LTE/Wi-Fi 6
- Intel Atom X7-E3950 / N3350 SoC CPU (wcześniej Apollo Lake)

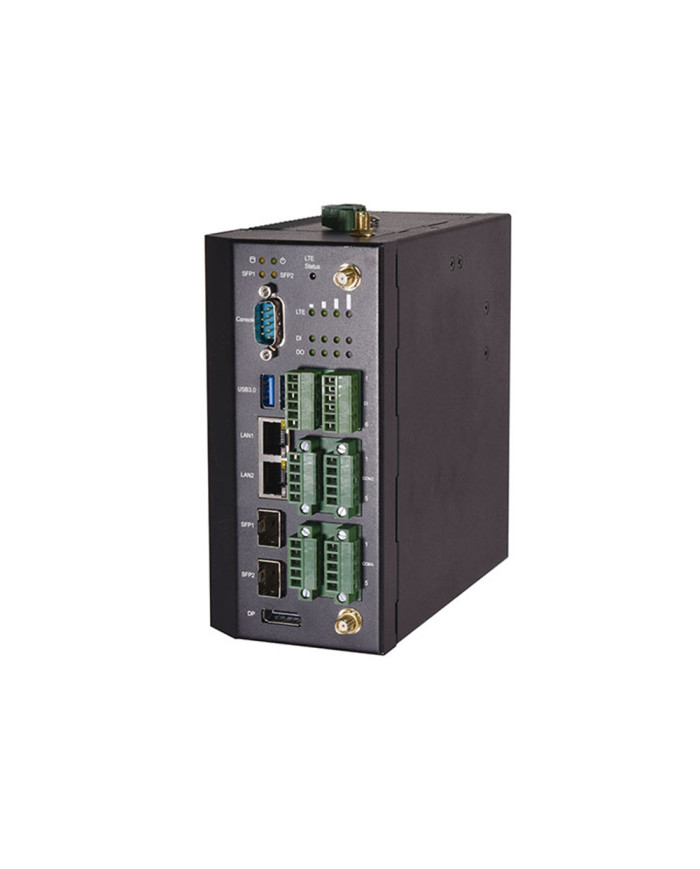

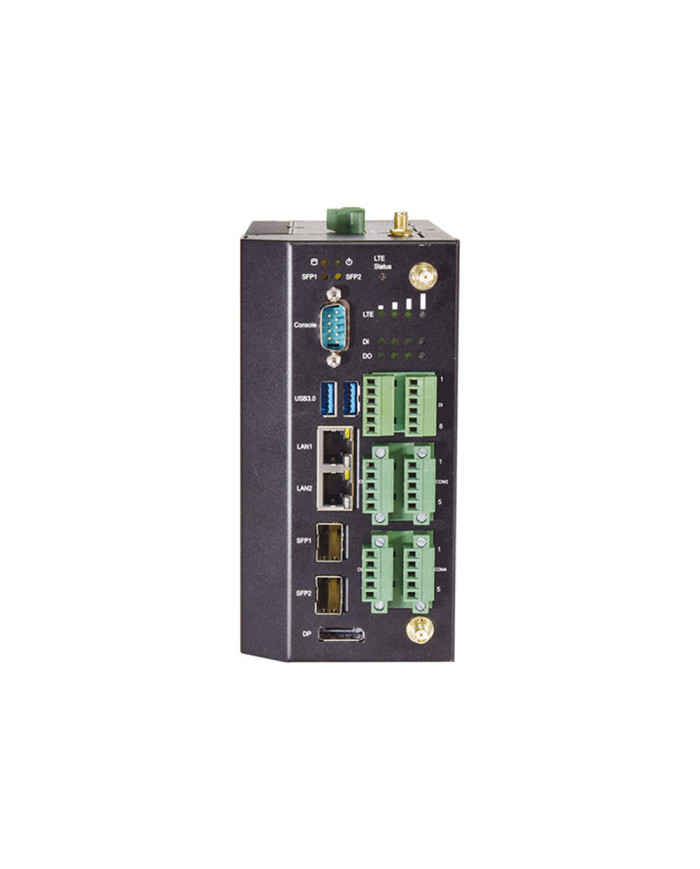

- 2x COM, 2x CAN 2.0 (opcjonalnie 2x COM), 4x cyfrowe wejścia/wyjścia, 2x USB 3.0, 1x DB9 do konsoli, DP, numer zamówieniowy SKU A/M/O: 4x GbE RJ45 (bypass na jednej parze), numer zamówieniowy SKU B/N/P: 2x GbE RJ45 (bypass na jednej parze) i 2x SFP, numer zamówieniowy SKU Q: 4x GbE RJ45
- Wbudowany eMMC 64 GB, DDR3L 4 GB fabrycznie zainstalowane, 1x mSATA, opcjonalnie dostępna 1x wewnętrzną kieszeń na dysk SATA 2.5”, TPM 2.0

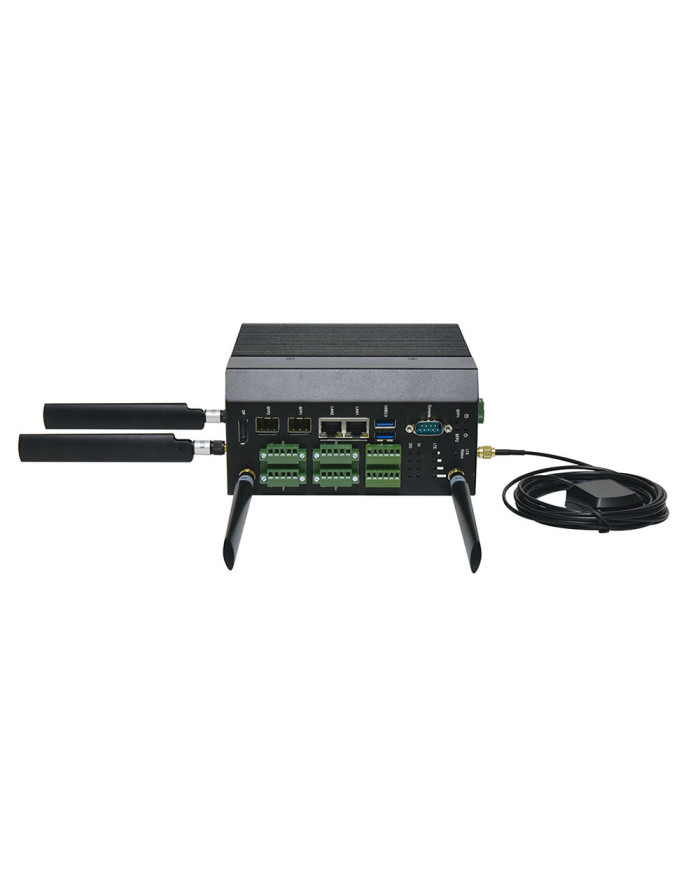

- 1x gniazdo M.2 B-Key z Nano SIM do LTE, 1x gniazdo M.2 E-Key do Wi-Fi 5/6
- Szeroki zakres obsługiwanych temperatur pracy: -40 ~ 70°C dla urządzeń klasy przemysłowej, numery zamówieniowe SKU A/B
Opis
Szczegóły produktu
Solidny, bezwentylatorowy, przemysłowy gateway IIoT-I330 firmy Lanner jest wyposażony w czterordzeniowy procesor Intel Atom X7-E3950 lub dwurdzeniowy procesor Celeron N3350, opcjonalnie dostępną łączność komórkową 4G/LTE, pamięć DDR3L SO-DIMM, wbudowaną pamięć masową eMMC, gniazda SATA i mSATA, wyjście wideo DP oraz szereg izolowanych portów szeregowych COM, cyfrowe wejścia/wyjścia i GbE LAN (RJ45, SFP). Wytrzymuje szeroki zakres temperatur roboczych oraz może być zamontowany na szynie DIN, co pozwala na zastosowanie go w różnych przemysłowych rozwiązaniach IoT.
Dane techniczne
System procesora
| CPU | Wbudowany Intel Atom X7-E3950 / N3350 |
| Częstotliwość | 1,60 GHz / 1,10 GHz |
| Ilość rdzeni | 4 / 2 |
| BIOS | AMI SPI Flash BIOS |
| Chipset | SoC |
Pamięć
| Technologia | DDR3L, aż do 1600 MT/s |
| Maksymalna pojemność | 8 GB |
| Gniazdo | 1 x 204-pin SODIMM |
Grafika
| Kontroler | Intel HD Graphics 505/500 |
| Wyjścia wideo | Port DP |
Ethernet
| Kontroler | LAN1/2 przy użyciu Intel i210-IT/AT z bypassem; LAN3/LAN4 przy użyciu i210-IT/IS/AT |
| Szybkość | 10/100/1000 Mbps |
| Interfejs | Numery zamówieniowe SKU A/M/O: 4x GbE RJ45 (bypass na jednej parze), Numery zamówieniowe SKU B/N/P: 2x GbE RJ45 (bypass na jednej parze) i 2x SFP Numer zamówieniowy SKU Q: 4x GbE RJ45 |
| Ochrona | Ochrona przeciwprzepięciowa 1,5 KV |
Pamięć masowa
| Typ | Wbudowana eMMC 64 GB, 1x SATA,1x mSATA |
| Gniazda wbudowane | 1x SATA dla 2,5” SSD/HDD, moduł mSATA |
Wejścia/wyjścia
| Porty szeregowe | 1x 2x5pinowa listwa zaciskowa dla izolowanych 2 x RS232/422/485 |
| CAN bus | 1x 2x5-pinowa listwa zaciskowa dla izolowanych 2 x CAN 2.0 A/B, opcjonalnie dostępna dla izolowanych 2x RS232/422/485 |
| Cyfrowe wejścia/wyjścia | 1x 2x6-pinowa listwa zaciskowa dla: 4x cyfrowe wejścia (styk bezpotencjałowy/PNP/NPN) -30 ~ 5 V przy 7 mA, wartość logiczna 0; 13 ~ 30 V przy 7 mA, wartość logiczna 1 4x cyfrowe wyjścia (Sink) z napięciem znamionowym 24 V (aż do 30 V) przy 200 mA |
| USB 3.0 | 2 x typ A |
| Przycisk reset | Przycisk reset na spodzie urządzenia |
| Diody LED | 1x stan zasilania, 1x dostęp do pamięci masowej, 2x stan SFP , 1x stan LTE , 4x siła sygnału LTE, 2x4 programowalny |
| Gniazda rozszerzeń | 1x M.2 B-Key z Nano SIM do LTE, 1x M.2 E-Key do Wi-Fi 6 |
Watchdog
| Watchdog nadzorujący 256 poziomów interwałów czasowych resetowania systemu, programowalny za pomocą oprogramowania |
Zasilanie
| Napięcie zasilania | Znamionowe +12 V/+24 VDC |
| Złącze | Złącze 2-pinowe z blokadą firmy Phoenix Contact |
| Podwójne wejścia zasilania | Tak |
| Zasilacz | Brak |
Parametry środowiskowe
| Temperatura pracy | -40 ~ 70ºC dla urządzeń klasy przemysłowej, numery SKU A/B; 0 ~ 50ºC dla urządzeń klasy komercyjnej, numery SKU M/N/O/P/Q |
| Temperatura przechowywania | -40 ~ 85ºC |
| Wilgotność względna | 5% ~ 95%, bez kondensacji |
Parametry mechaniczne
| Wymiary (szer. x wys. x gł.) | 160 x 156,5 x 81 mm (6,29” x 6,16” x 3,18”) |
| Bezwentylatorowy | Tak |
| Konstrukcja | Aluminium + stal |
| Waga | 2 kg (numer zamówieniowy SKU B) |

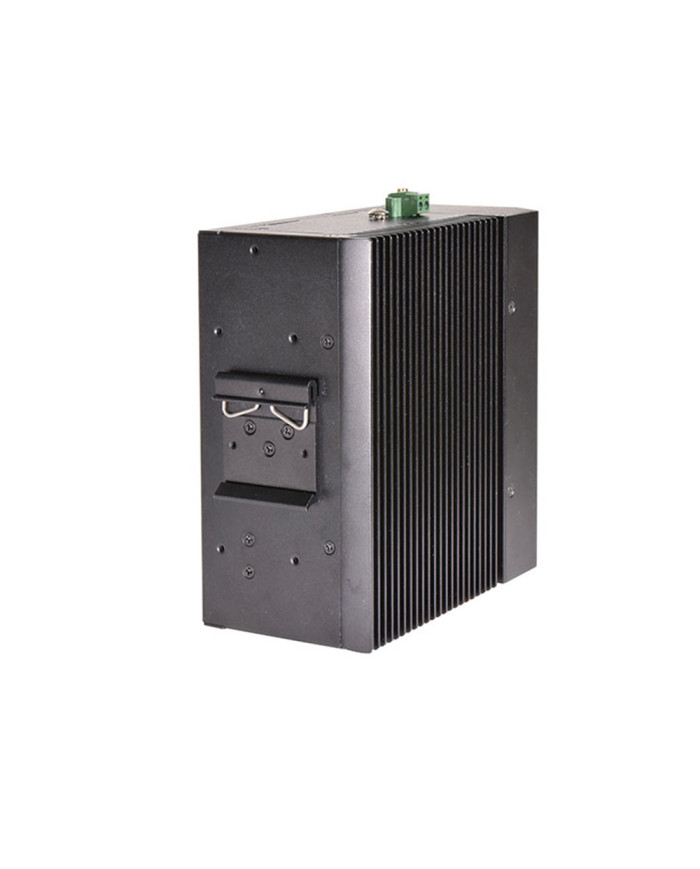

| Opcje montażu | Uchwyt na szynę DIN, opcjonalnie dostępny uchwyt ścienny |
Dostępne sterowniki
| Microsoft Windows | Windows 10 IoT |
| Linux | Debian 10 lub nowszy |
Certyfikacja
| EMC | CE/FCC klasa A, UL |
| Zgodność z normami ekologicznymi | RoHS |
