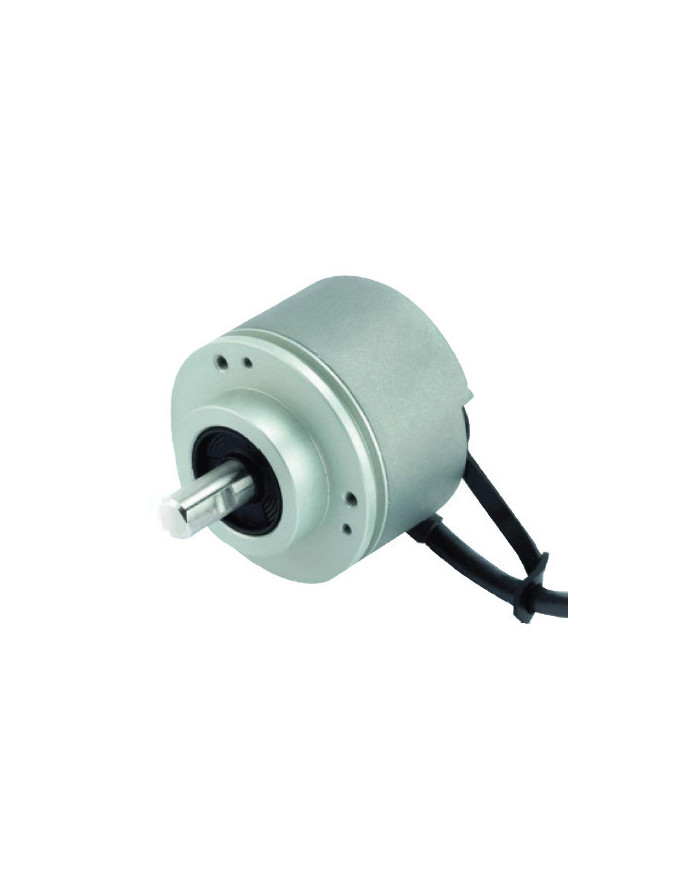

Programowalny Enkoder Inkrementalny z Wałkiem MINS58
Zapytaj o cenę
- Rozdzielczość, wyjście, kierunek i inne parametry mogą być dowolnie programowane za pomocą oprogramowania

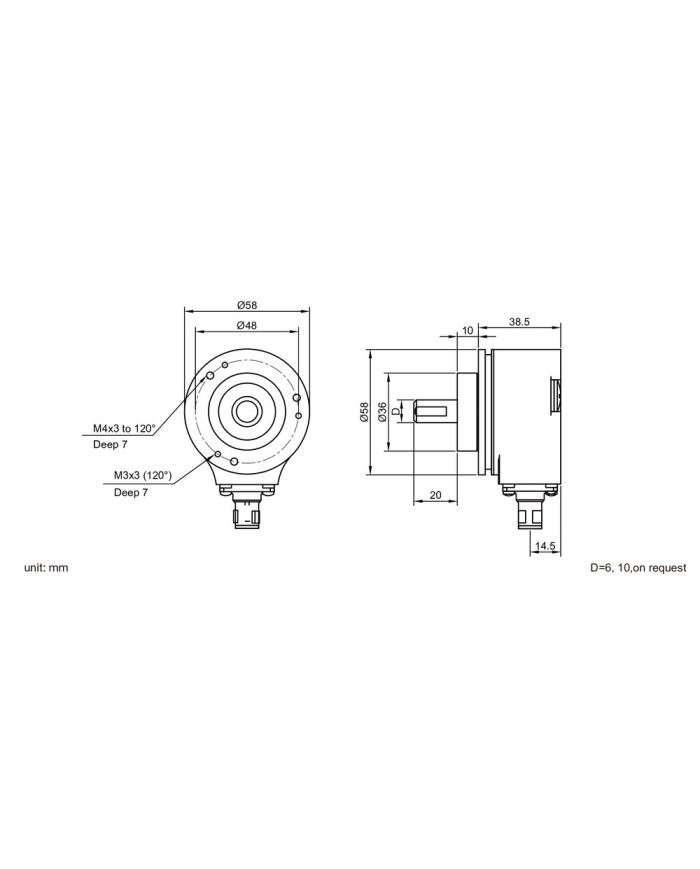

- Standardowa średnica zewnętrzna ⌀58 mm, łatwy w montażu
- Programowalny maks. do 65536 impulsów
- Odpowiedni do monitorowania rurociągów, systemów serwo i innych zastosowań
Opis
Szczegóły produktu
| Specyfikacje elektryczne | |
|---|---|
| Napięcie zasilania | 5VDC, 10-30VDC |
| Pobór prądu | 60mA (P-P) |
| Obwód Wyjściowy | wyjście PUSH-PULL, RS422 |
| Rozdzielczość | 65536 PPR (maks.), modyfikowana za pomocą oprogramowania |
| Częstotliwość wyjściowa | 900kHz |
| Dopuszczalne obciążenie/kanał | maks. 30mA |
| Czas narastania | 200ns |
| Poziom sygnału | H:>70%VCC L:<1V |
| Ochrona elektryczna | zwarcia, odwrotna polaryzacja oraz ochrona przed wyładowaniami atmosferycznymi |
| Specyfikacje mechaniczne | |
|---|---|
| Maksymalna prędkość | 6000rpm |
| Obciążenie wałka | osiowe 40N, promieniowe 80N |
| Moment rozruchowy | <0,02Nm |
| Odporność na wstrząsy | EN 60068-2-27 1000m/s² 6ms |
| Odporność na wibracje | EN 60068-2-6 100m/s² 55…2000HZ |
| Temperatura pracy | -20°C do +85°C |
| Klasa ochrony | IP65 |
| Materiał | aluminium (obudowa), stal nierdzewna (wałek) |
| Waga | 300g |
| Przyłącze | 3R | 8R |
|---|---|---|
| GND | biały | 1 |
| VCC | brązowy | 2 |
| A | zielony | 3 |
| B | żółty | 4 |
| Z̄ | szary | 5 |
| Ā | różowy | 6 |
| B̄ | niebieski | 7 |
| Z̄ | czerwony | 8 |
| Kod zamówienia | |||||
|---|---|---|---|---|---|
| Przykład: PINS5806A593R-1024 58 programowalny enkoder z wałkiem 1024 impulsów wyjście push-pull z sygnałem odwrotnym ABZ, średnica osi 6mm, przewód prosty |
|||||
| PINS58 | wałek | wyjście | sygnały | przyłącze | rozdzielczość |
| 06=6x10mm 10=10x20mm XX=na zamówienie |
A5=5-30V push-pull |
8=ABZ 9=ABZĀB̄Z̄ |
3R=wyjście promieniowe 8R=złącze wyjście promieniowe (lewoskrętne) |
1-65536 (konfiguracja klienta) |
|
