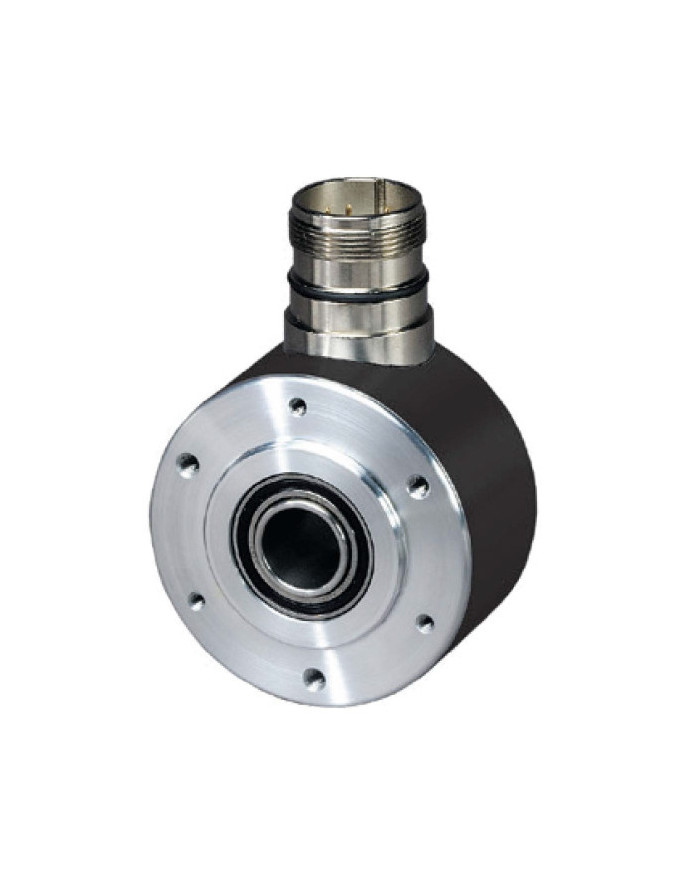

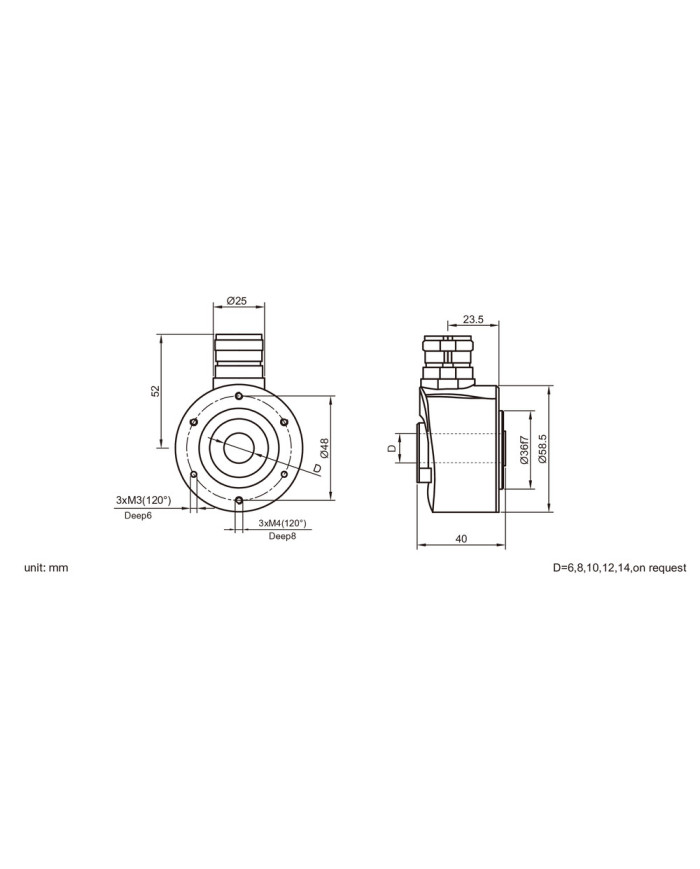

Precyzyjny Enkoder Inkrementalny z Otworem FINH58
Zapytaj o cenę
- Doskonała wydajność, szeroki wybór, opcja obudowy IP67
- Opcjonalne wyjście z sygnałem sinusoidalnym lub prostokątnym, rozdzielczość może być dwukrotnie większa niż częstotliwość wyjściowa
- Maksymalnie 80000 impulsów, można wyposażyć w specjalne akcesoria i połączenie z FINH58 (FINS58)
- Odpowiedni do zastosowań w urządzeniach przemysłu papierniczego, hutniczego i innych branżach
Opis
Szczegóły produktu
| Specyfikacje elektryczne | |
|---|---|
| Napięcie zasilania | 5VDC, 10-30VDC |
| Pobór prądu | 60mA (P-P), 140mA (RS422) |
| Obwód Wyjściowy | wyjście PUSH-PULL, RS422 |
| Rozdzielczość | sygnał prostokątny: 10000PPR (maks.) sygnał sinusoidalny: 6000PPR regulowana: 50-6000PPR |
| Częstotliwość Wyjściowa | 300kHz |
| Dopuszczalne obciążenie/kanał | maks. 30mA |
| Czas narastania | 200ns |
| Poziom sygnału | H:>70%VCC L:<1V |
| Ochrona elektryczna | zwarcia, odwrotna polaryzacja oraz ochrona przed wyładowaniami atmosferycznymi |
| Specyfikacje mechaniczne | |
|---|---|
| Maksymalna prędkość | 15000rpm |
| Obciążenie wałka | osiowe 50N, promieniowe 100N |
| Moment rozruchowy | <0,05Nm |
| Odporność na wstrząsy | EN 60068-27 1000m/s² 6ms |
| Odporność na wibracje | EN 60068-2-6 100m/s² 55…2000HZ |
| Temperatura pracy | -25°C do +85°C |
| Klasa ochrony | IP65/IP67 (opcja) |
| Materiał | aluminium |
| Waga | 260g |
| Przyłącze | 3R | 6R/8R |
|---|---|---|
| GND | biały | 1 |
| VCC | brązowy | 2 |
| A | zielony | 3 |
| B | żółty | 4 |
| Z | szary | 5 |
| Ā | różowy | 6 |
| B̄ | niebieski | 7 |
| Z̄ | czerwony | 8 |
| Kod Zamówienia | |||||
|---|---|---|---|---|---|
| Przykład: FINH5806A593R-1024 58 precyzyjny enkoder z otworem 1024 impulsów wyjście push-pull z sygnałem odwrotnym ABZ, średnica otworu 6mm, przewód prosty |
|||||
| FINH58 | wałek | wyjście | sygnały | przyłącze | rozdzielczość |
| 06=6mm 08=8mm 10=10mm 12=12mm 14=14mm XX=na zamówienie |
A2=5V RS422 (TTL) A5=10-30V push-pull A8=10-30V RS422 (HTL) sinusoidalny S1=sygnał sinusoidalny wyjście 1V PP podwajanie częstotliwości D2=5V RS422 (TTL) D5=10-30V push-pull D8=10V-30V RS422 (HTL) |
8=ABZ 9=ABZĀB̄Z̄ |
3R=wyjście promieniowe 6R=złącze wyjście promieniowe (prawoskrętne) 8R=złącze wyjście promieniowe (lewoskrętne) |
standardowa: maks. 80000 podwojenie częstotliwości: podstawowa rozdzielczość maks. 6000 sinusoidalna: maks. 2500 |
|
