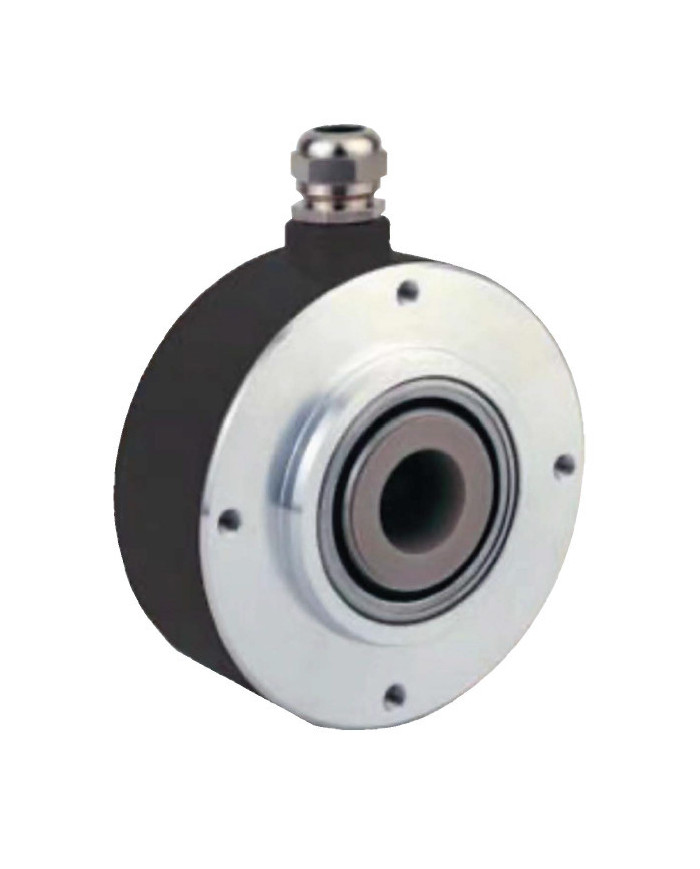

Przemysłowy Enkoder Inkrementalny z Otworem EINH145
Zapytaj o cenę
- Duża średnica otworu, odpowiednia dla wałków o dużych rozmiarach
- Może zostać wyposażony w osłonę wałka
- Maks. 2500 impulsów
- Odpowiedni do dużych silników, sterowania dużymi pompami wody i innych zastosowań
Opis
Szczegóły produktu
| Specyfikacje elektryczne | |
|---|---|
| Napięcie zasilania | 5VDC, 10-30VDC |
| Pobór prądu | 60mA (P-P), 140mA (RS422) |
| Obwód Wyjściowy | wyjście PUSH-PULL, RS422 |
| Rozdzielczość | 2500PPR (maks.) |
| Częstotliwość wyjściowa | 100kHz |
| Dopuszczalne obciążenie/kanał | maks. 30mA |
| Czas narastania | 200ns |
| Poziom sygnału | H:>70%VCC L:<1V |
| Ochrona elektryczna | zwarcia, odwrotna polaryzacja oraz ochrona przed wyładowaniami atmosferycznymi |
| Specyfikacje mechaniczne | |
|---|---|
| Maksymalna prędkość | 800rpm |
| Obciążenie wałka | osiowe 200N, promieniowe 200N |
| Moment rozruchowy | <1,5Nm |
| Odporność na wstrząsy | EN 60068-2-27 1000m/s² 6ms |
| Odporność na wibracje | 50m/s² 10…2000Hz |
| Temperatura pracy | -10°C do +70°C |
| Klasa ochrony | IP54 |
| Materiał | aluminium |
| Waga | 1700g |
| Przyłącze | 3R | 6R |
|---|---|---|
| GND | biały | 1 |
| VCC | brązowy | 2 |
| A | zielony | 3 |
| B | żółty | 4 |
| Z | szary | 5 |
| Ā | różowy | 6 |
| B̄ | niebieski | 7 |
| Z̄ | czerwony | 8 |
| Kod zamówienia | |||||
|---|---|---|---|---|---|
| Przykład: EINH14548A593R-1024 145 przemysłowy enkoder z otworem 1024 impulsów wyjście push-pull z sygnałem odwrotnym ABZ, średnica otworu 48mm, przewód prosty |
|||||
| EINH145 | wałek | wyjście | sygnały | przyłącze | rozdzielczość |

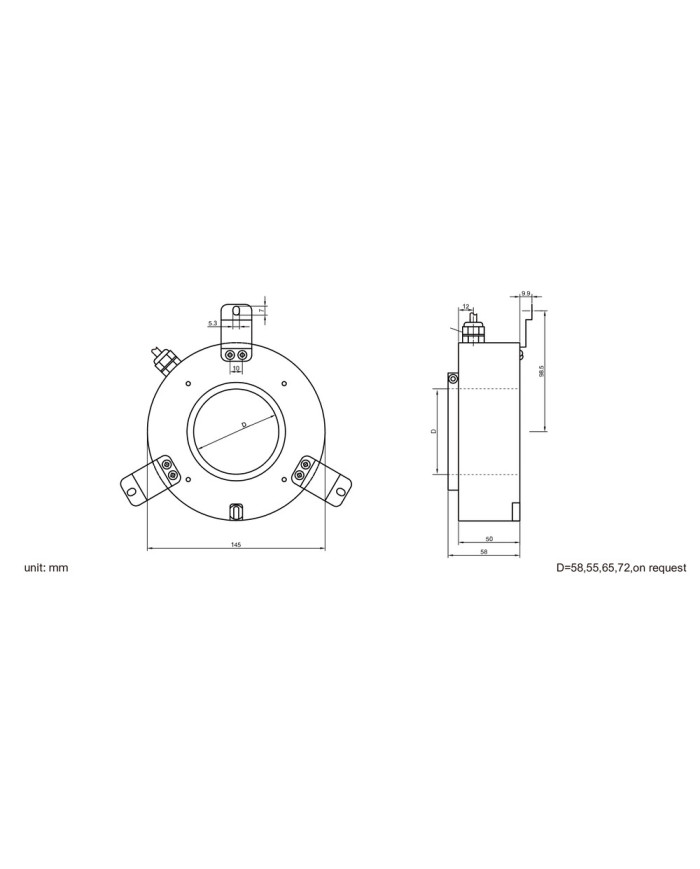

| 48=48mm 55=55mm 65=65mm 72=72mm XX=na zamówienie |
A2=5V RS422 A5=10-30V push-pull |
8=ABZ 9=ABZĀB̄Z̄ |
3R=wyjście promieniowe 6R=złącze wyjście promieniowe (prawoskrętne) |
1024/2500 50-2500 konfigurowalna |
|
