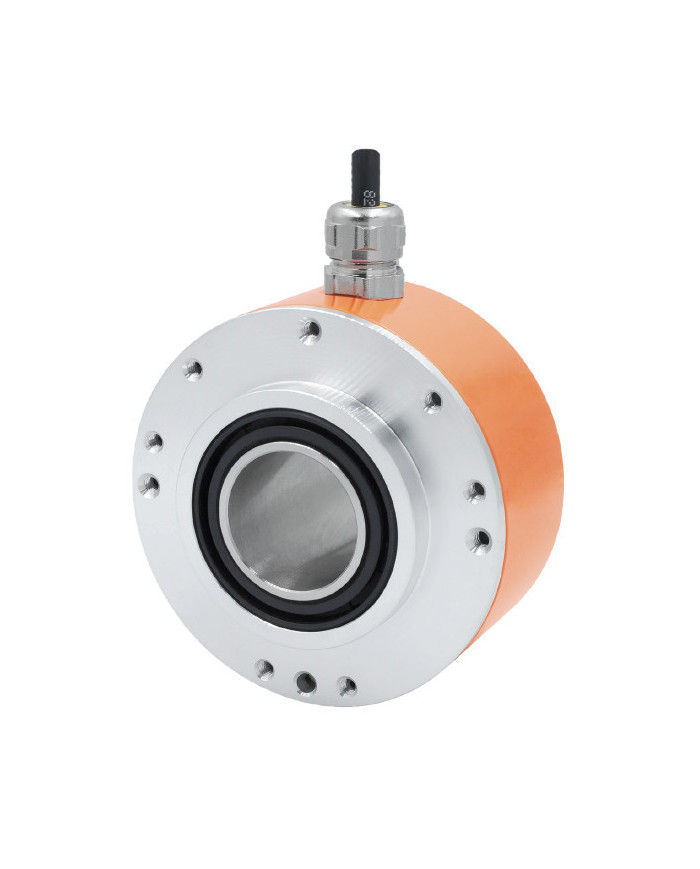

Przemysłowy Enkoder Inkrementalny z Otworem EINH90
Zapytaj o cenę
- Wytrzymały enkoder przeznaczony do pracy w trudnych warunkach
- Wysoka precyzja, krótki czas odpowiedzi
- Maks. 6000 impulsów
- Odpowiedni do zastosowań w dźwigach, koparkach i innych ciężkich maszynach
Opis
Szczegóły produktu
| Specyfikacje elektryczne | |
|---|---|
| Napięcie zasilania | 5VDC, 10-30VDC |
| Pobór prądu | 60mA (P-P), 140mA (RS422) |
| Obwód Wyjściowy | wyjście PUSH-PULL, RS422 |
| Rozdzielczość | 6000PPR (maks.) |
| Częstotliwość Wyjściowa | 100kHz |
| Dopuszczalne obciążenie/kanał | Maks. 30mA |
| Czas narastania | 200ns |
| Poziom sygnału | H:>70%VCC L:<1V |
| Ochrona elektryczna | zwarcia, odwrotna polaryzacja oraz ochrona przed wyładowaniami atmosferycznymi |
| Specyfikacje mechaniczne | |
|---|---|
| Maksymalna prędkość | 5000rpm |
| Obciążenie wałka | osiowe 100N, promieniowe 200N |
| Moment rozruchowy | <0,08Nm |
| Odporność na wstrząsy | EN 60068-2-27 1000m/s² 6ms |
| Odporność na wibracje | EN 60068-2-6 100m/s² 55…2000HZ |
| Temperatura pracy | -20°C do +85°C |
| Klasa ochrony | IP65 |
| Materiał | aluminium |
| Waga | 850g |
| Przyłącze | 3R | 6R/8R |
|---|---|---|
| GND | biały | 1 |
| VCC | brązowy | 2 |
| A | zielony | 3 |
| B | żółty | 4 |
| Z | szary | 5 |
| Ā | różowy | 6 |
| B̄ | niebieski | 7 |
| Z̄ | czerwony | 8 |
| Kod Zamówienia | |||||
|---|---|---|---|---|---|
| Przykład: EINH9020A593R-1024 90 przemysłowy enkoder z otworem 1024 impulsów wyjście push-pull z sygnałem odwrotnym ABZ, średnica otworu 20mm, przewód prosty |
|||||
| EINH90 | wałek | wyjście | sygnały | przyłącze | rozdzielczość |
| 20=20mm 25=25mm 30=30mm 32=32mm XX=na zamówienie |
A2=5V RS422 A5=10-30V push-pull |
8=ABZ 9=ABZĀB̄Z̄ |
3R=wyjście promieniowe 6R=złącze wyjście promieniowe (prawoskrętne) 8R=złącze wyjście promieniowe (lewoskrętne) |
200/256/500 512/1000/1024 1250/1500 2000/2048 2500/3000 3600/4000 4096/5000 6000 50-6000 konfigurowalna |
|
