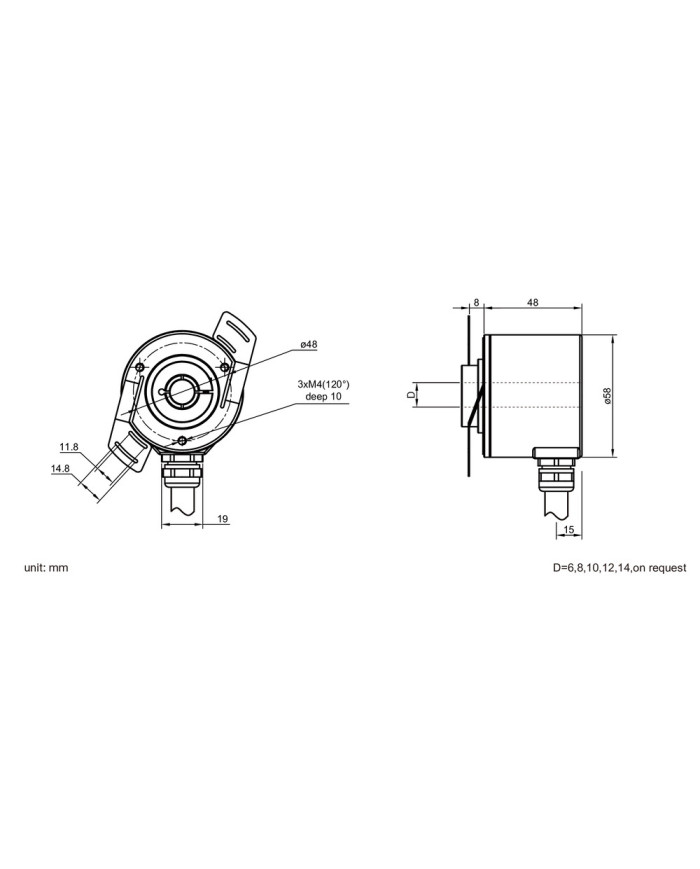

Standardowy Enkoder Inkrementalny z Otworem EINH58
Zapytaj o cenę
- Wysoki stopień ochrony, aż do IP67, odpowiedni do różnych zastosowań
- Standardowa średnica zewnętrzna ⌀58 mm, łatwy w montażu i parowaniu
- Maks. 10000 impulsów
- Odpowiedni do zastosowań takich jak automatyka przemysłowa i sterowanie napędami
Opis
Szczegóły produktu
| Specyfikacje elektryczne | |
|---|---|
| Napięcie zasilania | 5VDC, 10-30VDC |
| Pobór prądu | 60mA (P-P), 140mA (RS422) |
| Obwód Wyjściowy | wyjście PUSH-PULL, RS422 |
| Rozdzielczość | 10000PPR (maks.) |
| Częstotliwość Wyjściowa | 150kHz |
| Dopuszczalne obciążenie/kanał | maks. 30mA |
| Czas narastania | 200ns |
| Ochrona elektryczna | zwarcia, odwrotna polaryzacja oraz ochrona przed wyładowaniami atmosferycznymi |
| Poziom sygnału | H: >70%VCC L: <1V |
| Specyfikacje mechaniczne | |
|---|---|
| Maksymalna prędkość | 12000rpm |
| Obciążenie wałka | osiowe 50N, promieniowe 100N |
| Moment rozruchowy | <0,05Nm |
| Odporność na wstrząsy | EN 60068-2-27 1000m/s²6ms |
| Odporność na wibracje | EN 60068-2-6 100m/s²55…2000HZ |
| Temperatura pracy | -25°C do +85°C |
| Klasa ochrony | IP65/IP67 (opcja) |
| Materiał | aluminium |
| Waga | 300g |
| Przyłącze | 3R | 6R/8R |
|---|---|---|
| GND | biały | 1 |
| VCC | brązowy | 2 |
| A | zielony | 3 |
| B | żółty | 4 |
| Z | szary | 5 |
| Ā | różowy | 6 |
| B̄ | niebieski | 7 |
| Z̄ | czerwony | 8 |
| Kod zamówienia | |||||
|---|---|---|---|---|---|
| Przykład: EINH5806A593R-1024 58 standardowy enkoder z otworem 1024 impulsów wyjście push-pull z sygnałem odwrotnym ABZ, średnica otworu 6mm, przewód prosty |
|||||
| EINH58 | wałek | wyjście | sygnały | przyłącze | rozdzielczość |
| 06=6mm 08=8mm 10=10mm 12=12mm 14=14mm 15=15mm XX=na zamówienie |
A2=5V RS422 A5=10-30V push-pull |
8=ABZ 9=ABZĀB̄Z̄ |
3R=wyjście promieniowe 6R=złącze wyjście promieniowe (prawoskrętne) 8R=złącze wyjście promieniowe (lewoskrętne) |
200/256/500 512/1000/1024 1250/1500 2000/2048 2500/3000 3600/4000/ 4096/5000/ 6000/7000/ 7500/8000/ 8192/9000/ 10000/ 50-10000 konfigurowalna |
|
