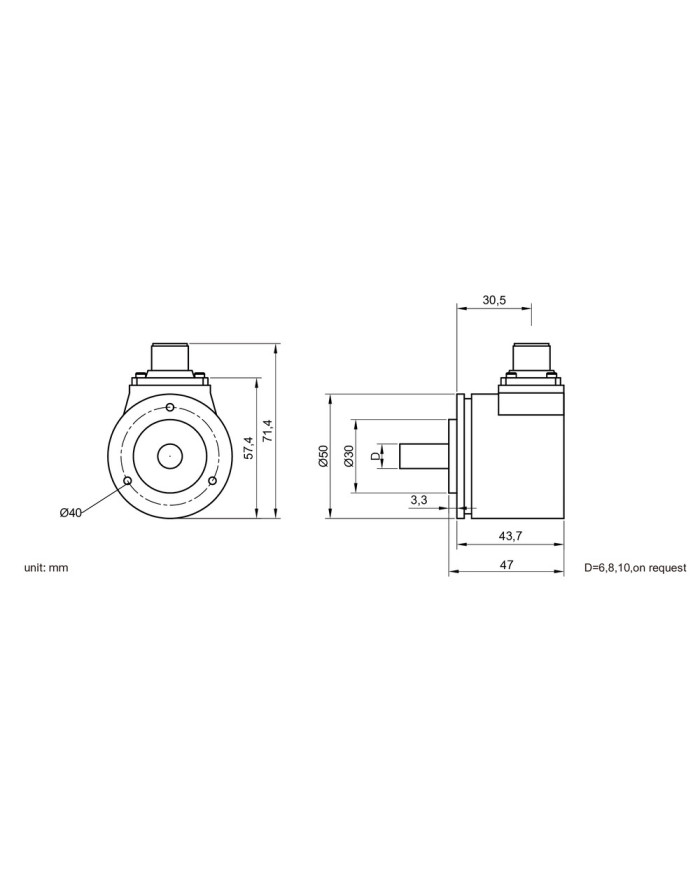

Uniwersalny Enkoder Inkrementalny z Wałkiem EINS50

Zapytaj o cenę

Krótki czas reakcji, opcjonalnie IP67
Standardowa średnica zewnętrzna ⌀50 mm
Maks. 10000 impulsów
Odpowiedni do monitorowania przepływu, nadzorowania ruchu przekładni i napędów oraz innych zastosowań

Załączniki:
EINS50 Karta katalogowa (EN)

Specyfikacje elektryczne
Napięcie zasilania	5VDC, 10-30VDC
Pobór prądu	60mA (P-P), 140mA (RS422)
Obwód Wyjściowy	wyjście PUSH-PULL, RS422
Rozdzielczość	10000PPR (Maks.)
Częstotliwość Wyjściowa	150kHz
Dopuszczalne obciążenie/kanał	maks. 30mA
Czas narastania	200ns
Ochrona elektryczna	zwarcia, odwrotna polaryzacja oraz ochrona przed wyładowaniemu atmosferycznymi
Poziom sygnału	H: >70%VCC L: <1V

Specyfikacje mechaniczne
Maksymalna prędkość	10000rpm
Obciążenie wałka	osiowe 40N, promieniowe 80N
Moment rozruchowy	<0,025Nm
Odporność na wstrząsy	EN 60068-2-27 1000m/s² 6ms
Odporność na wibracje	EN 60068-2-6 100m/s² 55…2000HZ
Temperatura pracy	-25°C do +85°C
Klasa ochrony	IP65/IP67 (opcja)
Materiał	aluminium (obudowa), stal nierdzewna (wałek)
Waga	190g

Kod zamówienia
Przykład: EINS5006A593R-1024 50 uniwersalny enkoder z wałkiem 1024 impulsów wyjście push-pull z sygnałem odwrotnym ABZ, średnica osi 6mm, przewód prosty
EINS50	wałek	wyjście	sygnały	przyłącze	rozdzielczość
	06=6x10mm 08=8x12mm 10=10x20mm XX=na zamówienie	A2=5V RS422 A5=10-30V push-pull	8=ABZ 9=ABZĀB̄Z̄	3A=wyjście osiowe 3R=wyjście promieniowe 6A=złącze wyjście osiowe (prawoskrętne) 6R=złącze wyjście promieniowe (prawoskrętne) 8A=złącze wyjście osiowe (prawoskrętne) 8R=złącze wyjście promieniowe (prawoskrętne)	200/256/500 512/1000/1024 1250/1500 2000/2048 2500/3000 3600/4000 4096/5000 6000/7000 7500/8000 8192/9000 10000 50-10000 konfigurowalna
