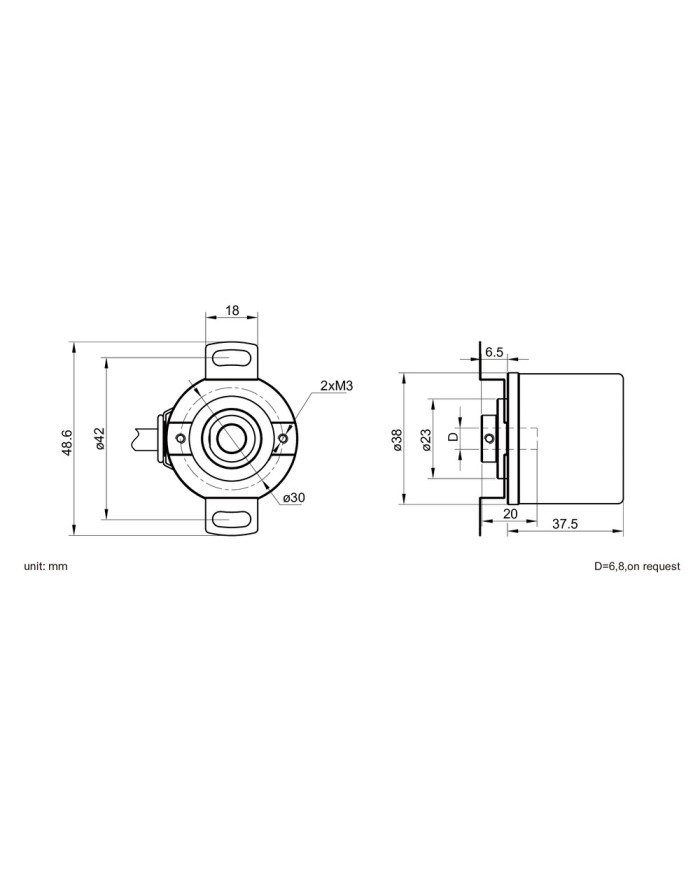

Mały Enkoder Inkrementalny z Otworem EINB40
Zapytaj o cenę
- Wysoka precyzja, stabilna wydajność pracy
- Ø38mm średnica zewnętrzna, Opcjonalnie IP67
- Maks. 5000 impulsów
- Odpowiedni do robotów, maszyn narzędziowych i innych zastosowań
Opis
Szczegóły produktu
| Specyfikacje Elektryczne | |
|---|---|
| Napięcie Zasilania | 5VDC, 10-30VDC |
| Pobór Prądu | 60mA (P-P) , 140mA (RS422) |
| Obwód Wyjściowy | wyjście PUSH-PULL , RS422 |
| Rozdzielczość | 5000PPR(maks. ) |
| Częstotliwość Wyjściowa | 150kHz |
| Dopuszczalne Obciążenie/Kanał | Maks. 30mA |
| Czas Narastania | 200ns |
| Ochrona Elektryczna | Zwarcia, odwrotna polaryzacja oraz ochrona przed wyładowaniami atmosferycznymi |
| Poziom Sygnału | H: >70%VCC L: <1V |
| Specyfikacje Mechaniczne | |
|---|---|
| Maksymalna prędkość | 10000rpm |
| Obciążenie wałka | Osiowe 30N Promieniowe 60N |
| Moment Rozruchowy | <0.025Nm |
| Odporność na Wstrząsy | EN 60068-2-27 1000m/s² 6ms |
| Odporność na Wibracje | EN 60068-2-6 100m/s² 55…2000HZ |
| Temperatura Pracy | -25°C do +85°C |
| Klasa Ochrony | IP65/IP67(Opcja) |
| Materiał | Aluminium |
| Waga | 120g |
| Przyłącze | 3R |
|---|---|
| GND | biały |
| VCC | brązowy |
| A | zielony |
| B | żółty |
| Z | szary |
| Ā | różowy |
| B̄ | niebieski |
| Z̄ | czerwony |
| Kod Zamówienia | |||||
|---|---|---|---|---|---|
| Przykład: EINB4006A593R-1024 40 mały enkoder z otworem 1024 impulsów wyjście push-pull z sygnałem odwrotnym ABZ, otwór 6mm, przewód prosty promieniowy |
|||||
| EINB40 | wałek | wyjście | sygnały | przyłącze | rozdzielczość |
| 06=6mm 08=8mm XX=wykonane na zamówienie |
A2=5V RS422 A5=10-30V push-pull |
8=ABZ 9=ABZĀB̄Z̄ |
3R=wyjście osiowe | 100/125/128 200/256/500 512/1000/1024 1250/1500 2048/2000 2500/3000 3600/4000 4096/5000 50-5000 konfigurowalne |
|
