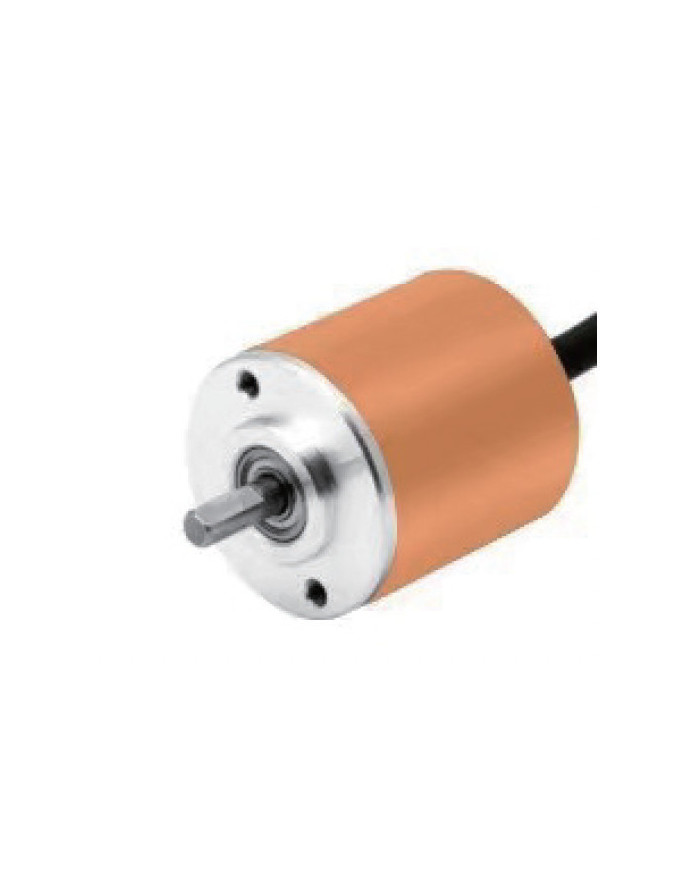

Mały Enkoder Inkrementalny z Wałkiem EINS30
Zapytaj o cenę
- Wysoka precyzja, krótki czas odpowiedzi

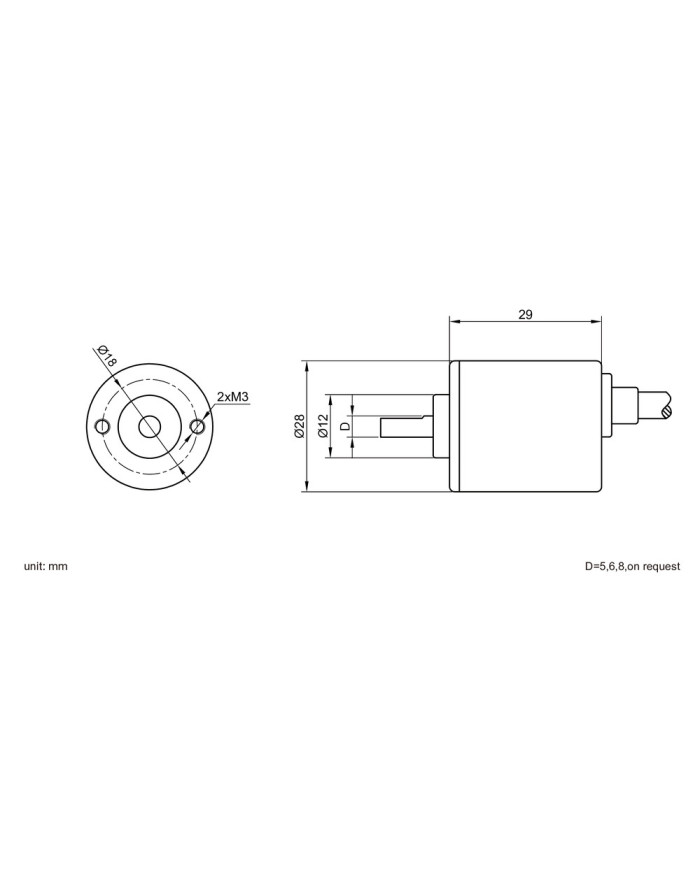

- Ø28mm średnica zewnętrzna, Odpowiedni do montażu wsuwanego
- Maks. 3600 impulsów
- Odpowiedni do maszyn grawerskich, maszyn drukarskich i innych zastosowań
Opis
Szczegóły produktu
| Specyfikacje Elektryczne | |
|---|---|
| Napięcie Zasilania | 5VDC, 10-30VDC |
| Pobór Prądu | 60mA (P-P) , 140mA(RS422) |
| Obwód Wyjściowy | wyjście PUSH-PULL , RS422 |
| Rozdzielczość | 3600PPR(maks.) |
| Częstotliwość Wyjściowa | 150kHz |
| Dopuszczalne Obciążenie/Kanał | maks. 30mA |
| Czas Narastania | 200ns |
| Ochrona Elektryczna | Zwarcia, odwrotna polaryzacja oraz ochrona przed wyładowaniami atmosferycznymi |
| Poziom sygnału | H: >70%VCC L: <1V |
| Specyfikacje Mechaniczne | |
|---|---|
| Maksymalna prędkość | 8000rpm |
| Obciążenie wałka | Osiowe 20N Promieniowe 40N |
| Moment Rozruchowy | <0.005Nm |
| Odporność na Wstrząsy | EN 60068-2-27 1000m/s² 6ms |
| Odporność na Wibracje | EN 60068-2-6 100m/s² 55…2000HZ |
| Temperatura Pracy | -25°C do +85°C |
| Klasa Ochrony | IP65 |
| Materiał | Aluminium (obudowa) , stal nierdzewna (wałek) |
| Waga | 90g |
| Przyłącze | 3A / 3R |
|---|---|
| GND | biały |
| VCC | brązowy |
| A | zielony |
| B | żółty |
| Z | szary |
| Ā | różowy |
| B̄ | niebieski |
| Z̄ | czerwony |
| Kod Zamówienia | |||||
|---|---|---|---|---|---|
| Przykład: EINS3006A593R-1024 30 mikro enkoder z wałkiem 1024 impulsów wyjście push-pull z sygnałem odwrotnym ABZ, średnica osi 6mm, przewód prosty promieniowy |
|||||
| EINS30 | wałek | wyjście | sygnały | przyłącze | rozdzielczość |
| 04=4x10mm 06=6x10mm 08=8x12mm XX=wykonane na zamówienie |
A2=5V RS422 A5=10-30V push-pull |
8=ABZ 9=ABZĀB̄Z̄ |
3A=wyjście osiowe 3R=wyjście promieniowe |
36/50/100 125/150/200 256/500/512 1000/1024 1250/1500 2000/2048 2500/3000 3600 36-3600 konfigurowalny |
|
