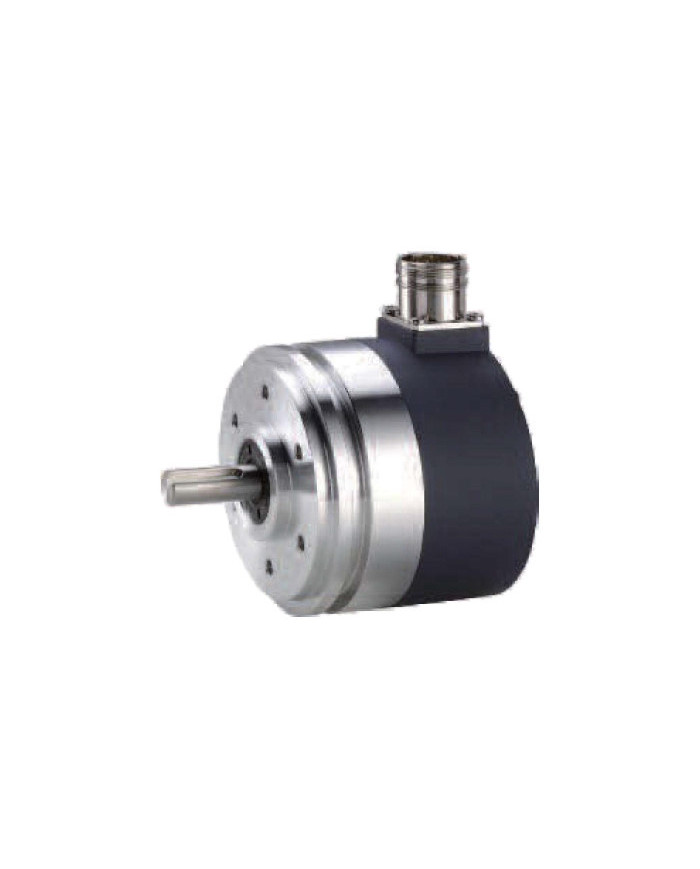

Przemysłowy Enkoder Absolutny z Wałkiem EAXS90-SSI
Zapytaj o cenę
- Duży, wytrzymały, przemysłowy enkoder absolutny
- Standardowy protokół CANopen i SSI
- Do 13 bit przy jednym obrocie, 16 bit przy wielu obrotach
- Odpowiedni do zastosowań w hutnictwie, górnictwie i innych branżach przemysłu ciężkiego
Opis
Szczegóły produktu
| Specyfikacje Elektryczne | ||
|---|---|---|
| Interfejs | CAN open | SSI/BISS |
| Zasilanie | 10-30 VDC | 10-30 VDC |
| Pobór prądu | 120 mA | 100 mA |
| Kod na Wyjściu | Binarny | Binarny/Graya |
| Rozdzielczość | 13 bit jeden obrót (maks.), 16 bit wiele obrotów (maks.) |
13 bit jeden obrót (maks.), 16 bit wiele obrotów (maks.) |
| Szybkość wysyłania danych | 1 MBit/s | 0,1-2 MBit/s |
| Kryterium | DSP406, klasa 1, klasa2 | RS422 |
| Liniowość | 1LSB | 1LSB |

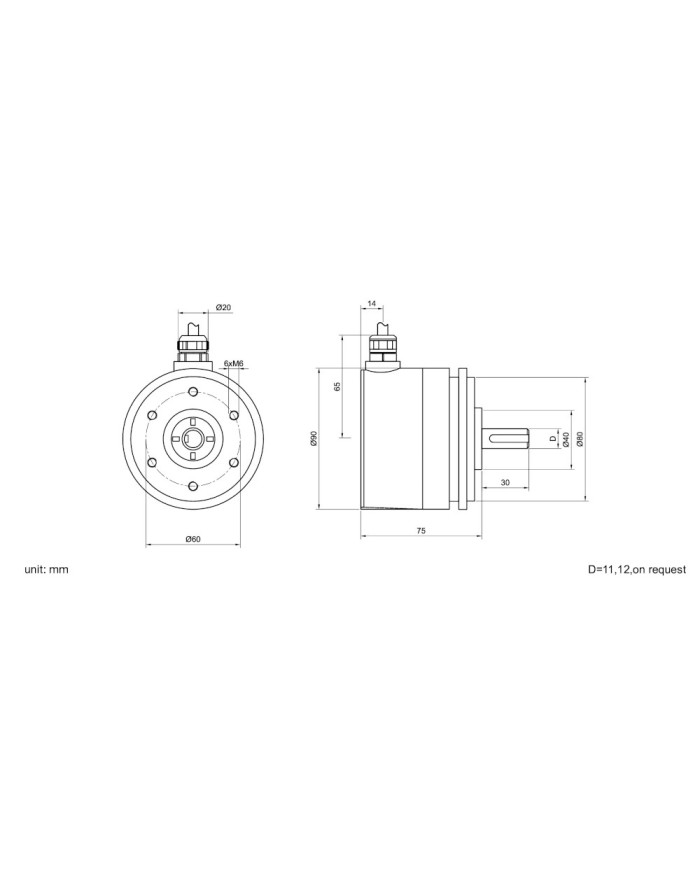

| Specyfikacje Mechaniczne | |
|---|---|
| Maksymalna prędkość | 6000rpm |
| Obciążenie wałka | Osiowe 100N, promieniowe 200N |
| Moment rozruchowy | <0,06Nm |
| Odporność na wstrząsy | EN 60068-2-27 1000m/s² 6ms |
| Odporność na wibracje | EN 60068-2-6 100m/s² 55…2000HZ |
| Temperatura pracy | -20°C do +90°C |
| Klasa ochrony | IP65 / IP67(opcja) |
| Materiał | Obudowa z ocynkowanego aluminium / stal nierdzewna |
| Waga | 1500 g |
| Przyłącze |
|---|
| SSI | 3A/3R | 6A/6R/8A/8R |
|---|---|---|
| GND | brązowy | 2 |
| VCC | biały | 1 |
| CLOCK+ | żółty | 6 |
| CLOCK- | zielony | 4 |
| DATE+ | różowy | 5 |
| DATE- | szary | 8 |
| ZERO | różowy | 7 |
| DIR | niebieski | 3 |
| CANopen | 3A/3R | 6A/6R/8A/8R |
|---|---|---|
| GND | biały | 3 |
| VCC | brązowy | 2 |
| CAN_GROUND | zielony | 1 |
| CAN_LOW(-) | żółty | 5 |
| CAN_HIGH(+) | szary | 4 |
| Kod Zamówienia | ||||||
|---|---|---|---|---|---|---|
| Przykład: EASS90SS0012E12SB3R 90 jednoobrotowy rozdzielczość 12 bit SSI binarny enkoder z wałkiem, zasilanie 10-30 V DC, przewód prosty, obudowa ze stali nierdzewnej |
||||||
| EAXS90 | obudowa | rozdzielczość | zasilanie | wałek | wyjście | przyłącze |
| EASS=ST EAMS=MT |
L=aluminium galwanizowane SS=stal nierdzewna |
1212=12 MT 12 ST 1412=14 MT 12 ST 1612=16 MT 12 ST 0012=12 ST konfigurowalna |
E=10-30VDC | 11=11x30mm 12=12x30mm |
SB=SSI binarne SG=SSI graya CO=CANopen |
3A=wyjście osiowe 3R=wyjście promieniowe 6A=złącze wyjście osiowe (prawoskrętne) 6R=złącze wyjście promieniowe (prawoskrętne) 8A=złącze wyjście osiowe (lewoskrętne) 8R=złącze wyjście promieniowe (lewoskrętne) |
