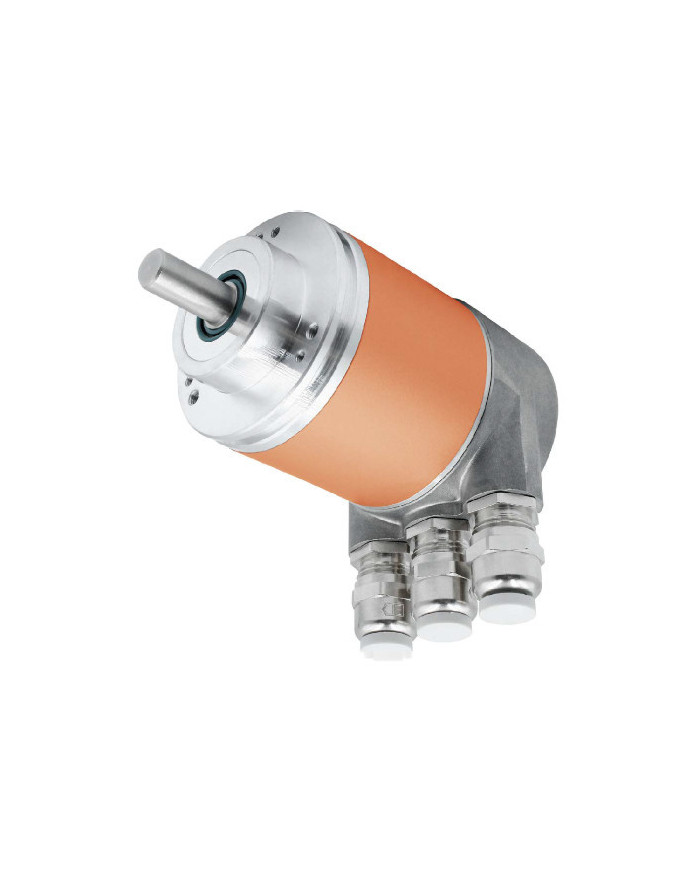

Enkoder Absolutny z Wałkiem EAXS58-Ethernet
Zapytaj o cenę
- Standardowy interfejs Ethernet, standardowa średnica zewnętrzna ⌀58 mm
- Obsługuje Profinet, PowerLink, TCP/IP i inne protokoły
- Do 21 bit przy jednym obrocie, 14 bit przy wielu obrotach
- Nadaje się do przemysłowego Internetu Rzeczy (IIoT) oraz innych zastosowań
Opis
Szczegóły produktu
| Specyfikacje Elektryczne | |
|---|---|
| Interfejs | Ethernet |
| Zasilanie | 10-30 VDC |
| Pobór prądu | 4 W |
| Kod na Wyjściu | Binarny |
| Rozdzielczość | 21 bit jeden obrót (maks.), 14 bit wiele obrotów (maks.) |
| Szybkość wysyłania danych | 10 M lub 100 MBit/s |
| Kryterium | Standardowy Ethernet |
| Liniowość | 0,5LSB |
| Specyfikacje Mechaniczne | |
|---|---|
| Maksymalna prędkość | 12000rpm |
| Obciążenie wałka | Osiowe 50N, promieniowe 100N |
| Moment rozruchowy | <0,05Nm |
| Odporność na wstrząsy | EN 60068-2-27 1000m/s² 6ms |
| Odporność na wibracje | EN 60068-2-6 100m/s² 55…2000HZ |
| Temperatura pracy | -40°C do +80°C |
| Klasa ochrony | IP66 |
| Materiał | Stop aluminium |
| Waga | 300 g |
| Przyłącze |
|---|
| NET | CD(M12) |
|---|---|
| RXD+ | 1(X1,X2) |
| TXD+ | 2(X1,X2) |
| RXD- | 3(X1,X2) |
| TXD+ | 4(X1,X2) |
| / | 5(X1,X2) |
| VCC | 1(X3) |
| VCC | 2(X3) |
| GND | 3(X3) |
| GND | 4(X3) |
| PE | 5(X3) |
| Kod Zamówienia | |||||
|---|---|---|---|---|---|
| Przykład: EASS580012E06PNCD 58 jednoobrotowy rozdzielczość 12 bit profinet enkoder z wałkiem, zasilanie 10-30 V DC, średnica 6 mm, skrzynka zaciskowa |
|||||
| EAXS58 | rozdzielczość | zasilanie | wałek | wyjście | przyłącze |
| EASS=ST EAMS=MT |
1212=12 MT 12 ST 1214=12 MT 14 ST 1021=10 MT 21 ST 1220=12 MT 20 ST 1418=14 MT 18 ST 0012=12 ST 0021=21 ST na zamówienie |
E=10-30VDC | 06=6x10mm 10=10x20mm XX=na zamówienie |
PN=profinet PL=Powerlink TI=TCIP/IP |
CD=M12 z kodowaniem A+M12 z kodowaniem D*2 |
