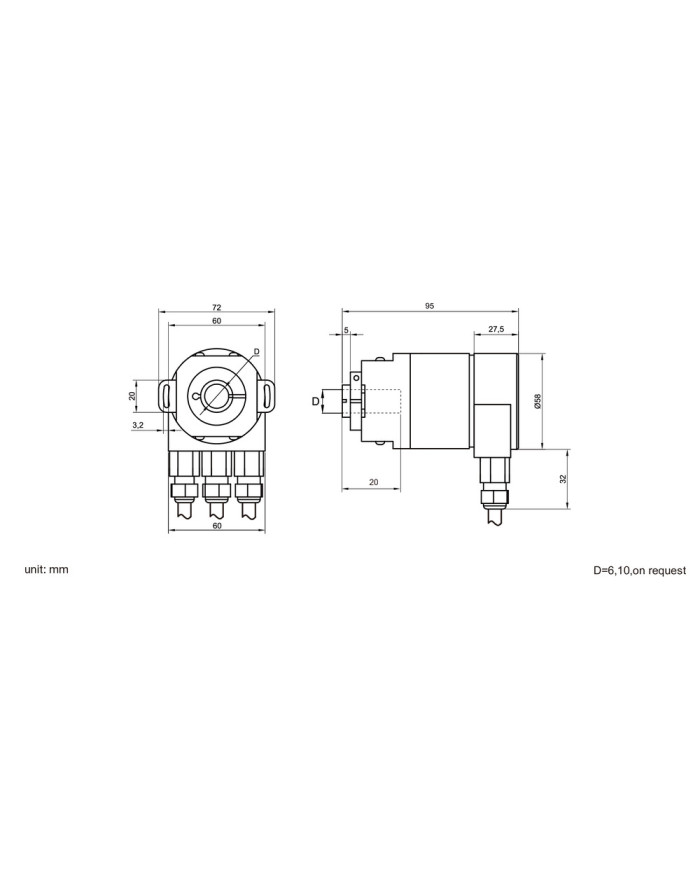

Enkoder Absolutny z Otworem EAXB58-ProfibusDP
Zapytaj o cenę
- Z optoizolacją, standardowy interfejs PROFIBUS-DP
- Można ustawić rezystancja końcowa, adres i inne parametry (przełącznik DIP)
- Do 21 bit przy jednym obrocie, 14 bit przy wielu obrotach
- Nadaje się do sterowania grupowego za pomocą magistrali przemysłowej oraz do innych zastosowań
Opis
Szczegóły produktu
| Specyfikacje Elektryczne | |
|---|---|
| Interfejs | Profibus DP |
| Zasilanie | 10-30 VDC |
| Pobór Prądu | 200 mA |
| Kod na Wyjściu | Binarny |
| Rozdzielczość | 21 bit jeden obrót (maks.), 14 bit wiele obrotów (maks.) |
| Szybkość wysyłania danych | 0,001-12 MBit/s |
| Klasa | DPV0, DPV1 i DPV2 klasa 2 |
| Liniowość | 1LSB |
| Specyfikacje Mechaniczne | |
|---|---|
| Maksymalna prędkość | 12000rpm |
| Obciążenie wałka | Osiowe 50N, promieniowe 100N |
| Moment rozruchowy | <0,05Nm |
| Odporność na wstrząsy | EN 60068-2-27 1000m/s² 6ms |
| Odporność na wibracje | EN 60068-2-8 100m/s² 55…2000HZ |
| Temperatura pracy | -40°C do +80°C |
| Klasa ochrony | IP66 |
| Materiał | Stop aluminium |
| Waga | 300 g |
| Przyłącze |
|---|
| DP | Z |
|---|---|
| BUS IN(B) | 5 |
| BUS IN(A) | 6 |
| BUS IN(0 V) | 2 |
| BUS IN(+ V) | 1 |
| BUS OUT(B) | 7 |
| BUS OUT(A) | 8 |
| BUS OUT(0 V) | 4 |
| BUS OUT(+ V) | 3 |
| Kod Zamówienia | |||||
|---|---|---|---|---|---|
| Przykład: EASB580012E06DPZ 58 jednoobrotowy rozdzielczość 12 bit profibus enkoder z otworem, zasilanie 10-30 V DC, otwór 6 mm, skrzynka zaciskowa |
|||||
| EAXB58 | rozdzielczość | zasilanie | wałek | wyjście | przyłącze |
| EASB=ST EAMB=MT |
1212=12 MT 12 ST 1214=12 MT 14 ST 1021=10 MT 21 ST 1220=12 MT 20 ST 1418=14 MT 18 ST 0012=12 ST 0021=21 ST na zamówienie |
E=10-30VDC | 06=6mm 10=10mm XX=na zamówienie |
DP=profibus | Z=skrzynka zaciskowa 3xPG9 |
