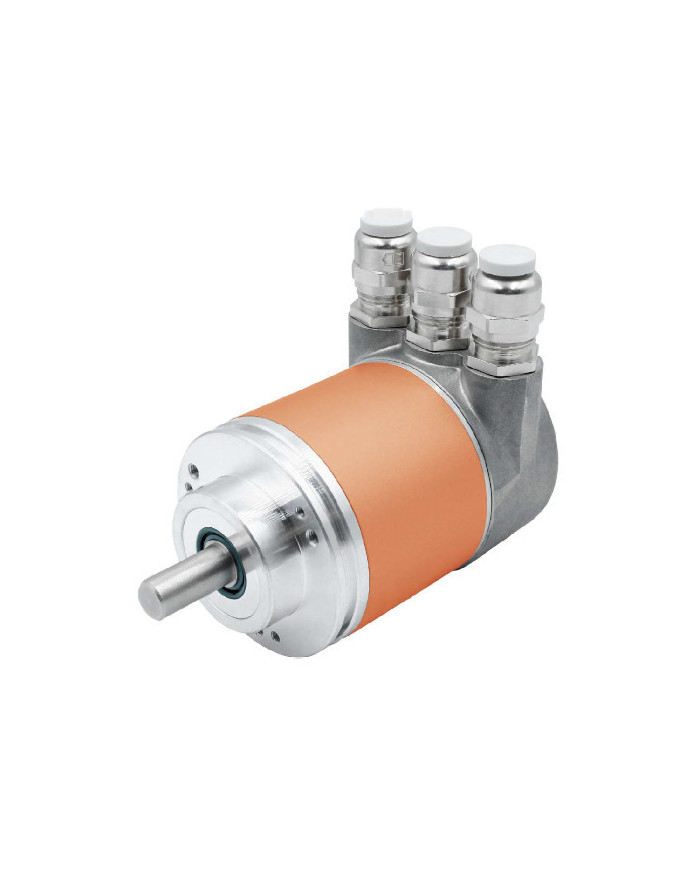

Enkoder Absolutny z Wałkiem EAXS58-CANopen
Zapytaj o cenę
- Zintegrowany interfejs magistrali, obsługujący wszystkie protokoły DeviceNet i CANopen
- Programowalny tryb pracy
- Do 21 bit przy jednym obrocie, 14 bit przy wielu obrotach
- Nadaje się do integracji z systemami automatyki oraz do innych zastosowań
Opis
Szczegóły produktu
| Specyfikacje Elektryczne | |
|---|---|
| Interfejs | CANopen/DeviceNet |
| Zasilanie | 10-30 VDC |
| Pobór prądu | 180 mA |
| Kod na Wyjściu | Binarny |
| Rozdzielczość | 21 bit jeden obrót (maks.), 14 bit wiele obrotów (maks.) |
| Szybkość wysyłania danych | 0,5 MBit/s (DeviceNet), 1 MBit/s (CANopen) |
| Kryterium | DSP406, klasa 1, klasa 2 |
| Liniowość | 1LSB |

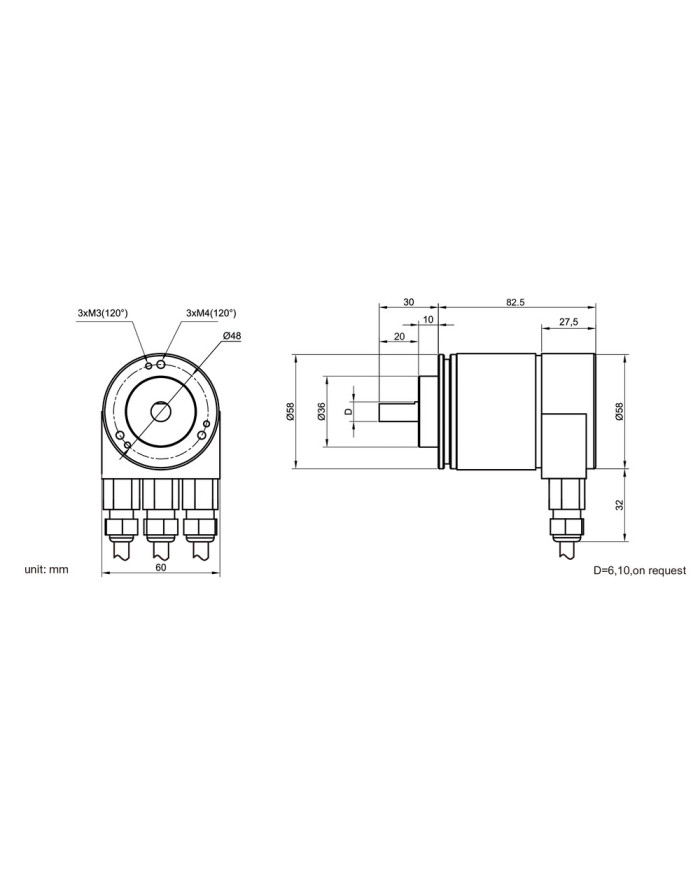

| Specyfikacje Mechaniczne | |
|---|---|
| Maksymalna prędkość | 12000rpm |
| Obciążenie wałka | Osiowe 50N, promieniowe 100N |
| Moment rozruchowy | <0,05Nm |
| Odporność na wstrząsy | EN 60068-2-27 1000m/s² 6ms |
| Odporność na wibracje | EN 60068-2-6 100m/s² 55…2000HZ |
| Temperatura pracy | -40°C do +80°C |
| Klasa ochrony | IP66 |
| Materiał | Stop aluminium |
| Waga | 300 g |
| Przyłącze |
|---|
| CANopen DeviceNet |
Z |
|---|---|
| VCC | 1 |
| GND | 2 |
| CAN_G | 3 |
| CAN_LOW | 4 |
| CAN_HIGH | 5 |
| CAN_G | 6 |
| CAN_LOW | 7 |
| CAN_HIGH | 8 |
| Kod Zamówienia | |||||
|---|---|---|---|---|---|
| Przykład: EASS580012E06COZ 58 jednoobrotowy rozdzielczość 12 bit CANopen enkoder z wałkiem, zasilanie 10-30 V DC, średnica 6 mm, skrzynka zaciskowa |
|||||
| EAXS58 | rozdzielczość | zasilanie | wałek | wyjście | przyłącze |
| EASS=ST EAMS=MT |
1212=12 MT 12 ST 1214=12 MT 14 ST 1021=10 MT 21 ST 1220=12 MT 20 ST 1418=14 MT 18 ST 0012=12 ST 0021=21 ST na zamówienie |
E=10-30VDC | 06=6x10mm 10=10x20mm XX=na zamówienie |
CO=CANopen VD=DeviceNet |
Z=skrzynka zaciskowa 3xPG9 |
