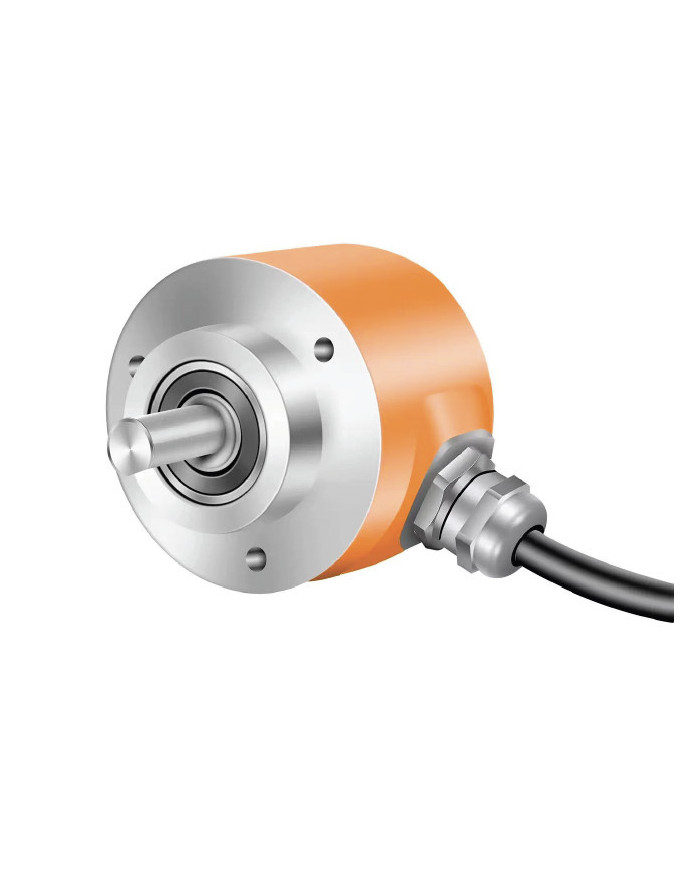

Analogowy Enkoder Absolutny z Wałkiem EAXS58-Modbus
Zapytaj o cenę
- Standardowa średnica zewnętrzna ⌀58 mm, łatwy w montażu, stopień ochrony do IP67
- Wysoka precyzja, standardowy protokół MODBUS wyjście 4-20mA
- Adres, szybkość transmisji itp.
- Nadaje się do zastosowań związanych z testowaniem w rzeczywistych warunkach
Opis
Szczegóły produktu
| Specyfikacje Elektryczne | |
|---|---|
| Interfejs | MODBUS i Analogowy |
| Napięcie zasilania | 10-30 VDC |
| Pobór prądu | 50 mA |
| Kod na Wyjściu | Binarny |
| Rozdzielczość | 21 bit jeden obrót (maks.), 14 bit wiele obrotów (maks.) |
| Szybkość wysyłania danych | 4-20 mA |
| Kryterium | GB/Z19582 |
| Liniowość | 1LSB |
| Specyfikacje Mechaniczne | |
|---|---|
| Maksymalna prędkość | 12000rpm |
| Obciążenie wałka | Osiowe 50N, promieniowe 100N |
| Moment rozruchowy | <0,05Nm |
| Odporność na wstrząsy | EN 60068-2-27 1000m/s² 6ms |
| Odporność na wibracje | EN 60068-2-6 100m/s² 55…2000HZ |
| Temperatura pracy | -40°C do +80°C |
| Klasa ochrony | IP66 |
| Materiał | stop aluminium |
| Waga | 300 g |
| Przyłącze |
|---|
| Modbus/AO | 3A/3R | 6A/6R/8A/8R |
|---|---|---|
| GND | brązowy | 1 |
| VCC | niebieski | 2 |
| MOD_A(pro.) | czarny | 3 |
| MOD_B(pro.) | biały | 4 |
| ANA+ | czerwony | 5 |
| ANA- | żółty | 6 |
| RST | szary | 7 |
| pro. | zielony | 8 |
| Kod Zamówienia | |||||
|---|---|---|---|---|---|
| Przykład: EASS580012E06MA3R 58 jednoobrotowy rozdzielczość 12 bit MODBUS/analogowy enkoder z wałkiem, zasilanie 10-30 V DC, średnica 6 mm, przewód prosty |
|||||
| EASS58 | rozdzielczość | zasilanie | wałek | wyjście | przyłącze |
| EASS=ST EAMS=MT |
1212=12 MT 12 ST 1214=12 MT 14 ST 1021=10 MT 21 ST 1220=12 MT 20 ST 1418=14 MT 18 ST 0012=12 ST 0021=21 ST na zamówienie |
E=10-30VDC | 06=6x10mm 10=10x20mm XX=na zamówienie |
MA=analogowy & MODBUS RTU | 3A=wyjście osiowe 3R=wyjście promieniowe 6A=złącze wyjście promieniowe (prawoskrętne) 6R=złącze wyjście osiowe (prawoskrętne) 8A=złącze wyjście promieniowe (lewoskrętne) 8R=złącze wyjście osiowe (lewoskrętne) |
