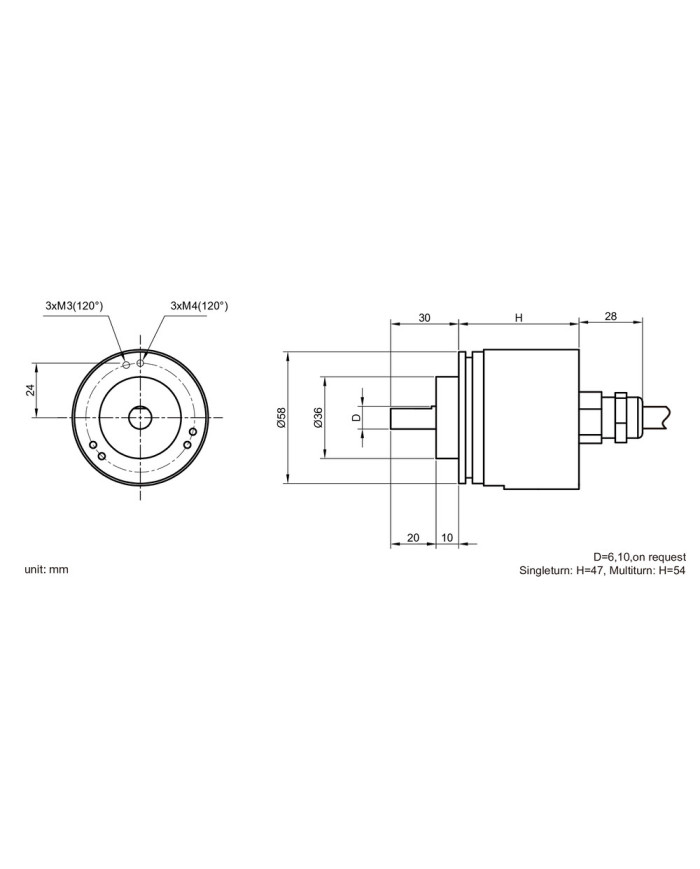

Enkoder Absolutny z Wałkiem EAXS58-SSI
Zapytaj o cenę
- Standardowa średnica zewnętrzna ⌀58 mm, łatwy w montażu
- Wysoka precyzja, standardowy protokół SSI i biss
- Do 21 bit przy jednym obrocie, 14 bit przy wielu obrotach
- Nadaje się do sterowania systemami i innych zastosowań
Opis
Szczegóły produktu
| Specyfikacje Elektryczne | |
|---|---|
| Interfejs | SSI |
| Zasilanie | 5 VDC, 10-30 VDC |
| Pobór prądu | 80 mA |
| Kod na Wyjściu | Binarny/Graya |
| Rozdzielczość | 21 bit jeden obrót (maks.), 14 bit wiele obrotów (maks.) |
| Szybkość wysyłania danych | 0,1-2 MBit/s |
| Kryterium | RS422 |
| Liniowość | 1LSB |
| Wyjście przyrostowe | Patrz parametr EINS58 |
| Specyfikacje Mechaniczne | |
|---|---|
| Maksymalna prędkość | 12000rpm |
| Obciążenie wałka | Osiowe 50N, promieniowe 100N |
| Moment rozruchowy | <0,05Nm |
| Odporność na wstrząsy | EN 60068-2-27 1000m/s² 6ms |
| Odporność na wibracje | EN 60068-2-6 100m/s² 55…2000HZ |
| Temperatura pracy | -40°C do +80°C |
| Klasa ochrony | IP66 |
| Materiał | Stal nierdzewna (316L) |
| Waga | 300 g |
| Przyłącze |
|---|
| SSI | 3A/3R | 6A/6R/8A/8R |
|---|---|---|
| GND | brązowy | 2 |
| VCC | biały | 1 |
| CLOCK+ | żółty | 6 |
| CLOCK- | zielony | 4 |
| DATE+ | różowy | 5 |
| DATE- | szary | 8 |
| ZERO | czarny | 7 |
| DIR | niebieski | 3 |
| Kod Zamówienia | ||||||
|---|---|---|---|---|---|---|
| Przykład: EASS580012E06SB3R 58 jednoobrotowy rozdzielczość 12 bit SSI binarny enkoder z wałkiem, zasilanie 10-30 V DC, średnica 6 mm, przewód prosty |
||||||
| EASS58 | rozdzielczość | zasilanie | wałek | wyjście | przyłącze | opcja: wyjście przyrostowe |
| EASS=ST EAMS=MT |
1212=12 MT 12 ST 1214=12 MT 14 ST 1021=10 MT 21 ST 1220=12 MT 20 ST 1418=14 MT 18 ST 0012=12 ST 0021=21 ST na zamówienie |
A=5VDC E=10-30VDC |
06=6x10mm 10=10x20mm XX=na zamówienie |
SB=SSI binarne SG=SSI graya |
3A=wyjście osiowe 3R=wyjście promieniowe 6A=złącze wyjście promieniowe (prawoskrętne) 6R=złącze wyjście osiowe (prawoskrętne) 8A=złącze wyjście promieniowe (lewoskrętne) 8R=złącze wyjście osiowe (lewoskrętne) |
1024/2048/4096 |
