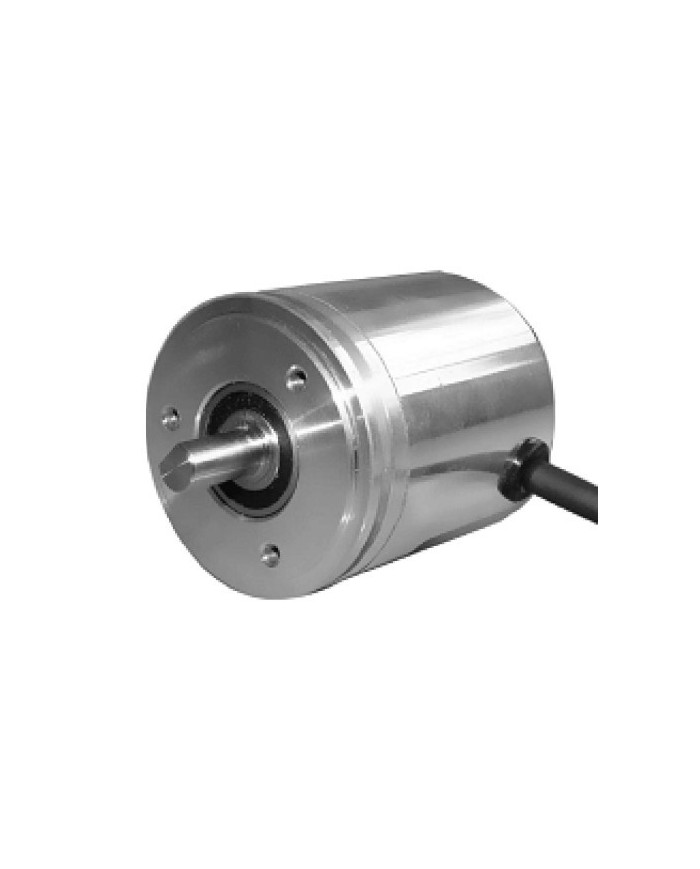

Mały Enkoder Absolutny z Wałkiem EAXS40
Zapytaj o cenę
- Łatwy montaż i integracja
- Standardowy protokół CANopen, protokół SSI
- Do 21 bit przy jednym obrocie, 14 bit przy wielu obrotach
- Odpowiedni do zastosowań w przemyśle poligraficznym
Opis
Szczegóły produktu
| Specyfikacje Elektryczne | ||
|---|---|---|
| Interfejs | CAN open | SSI/BISS |
| Zasilanie | 10-30 VDC, 5 VDC | 10-30 VDC, 5 VDC |
| Pobór prądu | 50 mA | 80 mA |
| Kod na Wyjściu | Binarny | Binarny/Graya |
| Rozdzielczość | 21 bit jeden obrót (maks.), 14 bit wiele obrotów (maks.) |
21 bit jeden obrót (maks.) 14 bit wiele obrotów (maks.) |
| Szybkość wysyłania danych | 1 MBit/s | 0,1-2 MBit/s |
| Kryterium | DSP406, klasa 1, klasa 2 | RS422 |
| liniowość | 1LSB | 1LSB |
| Specyfikacje Mechaniczne | |
|---|---|
| Maksymalna prędkość | 8000rpm |
| Obciążenie wałka | Osiowe 30N, promieniowe 60N |
| Moment rozruchowy | <0,02Nm |
| Odporność na wstrząsy | EN 60068-2-27 1000m/s² 6ms |
| Odporność na wibracje | EN 60068-2-6 100m/s² 55…2000HZ |
| Temperatura pracy | -40°C do +80°C |
| Klasa ochrony | IP66 |
| Materiał | Stal nierdzewna (316L) |
| Waga | 150 g |
| Przyłącze |
|---|
| SSI | 3A/3R | 6A/8A |
|---|---|---|
| GND | brązowy | 2 |
| VCC | biały | 1 |
| CLOCK+ | żółty | 6 |
| CLOCK- | zielony | 4 |
| DATE+ | różowy | 5 |
| DATE- | szary | 8 |
| ZERO | czarny | 7 |
| DIR | niebieski | 3 |
| CANopen | 3A/3R | 6A/8A |
|---|---|---|
| GND | biały | 3 |
| VCC | brązowy | 2 |
| CAN_GROUND | zielony | 1 |
| CAN_LOW(-) | żółty | 5 |
| CAN_HIGH(+) | szary | 4 |
| Kod Zamówienia | |||||
|---|---|---|---|---|---|
| Przykład: EASS400012E06SB3A 37 jednoobrotowy rozdzielczość 12 bit SSI binarny enkoder z wałkiem, zasilanie 10-30 V DC, przewód prosty |
|||||
| EAXS40 | rozdzielczość | zasilanie | wałek | wyjście | przyłącze |
| EASS=ST EAMS=MT |
1212=12 MT 12 ST 1214=12 MT 14 ST 1021=10 MT 21 ST 1220=12 MT 20 ST 1418=14 MT 18 ST 0012=12 ST 0021=21 ST na zamówienie |
A=5VDC E=10-30VDC |
06=6x15mm XX=na zamówienie |
SB=SSI binarne SG=SSI graya CO=CANopen |
3A=wyjście osiowe 3R=wyjście promieniowe 6A=złącze wyjście osiowe (prawoskrętne) 8A=złącze wyjście osiowe (lewoskrętne) |
