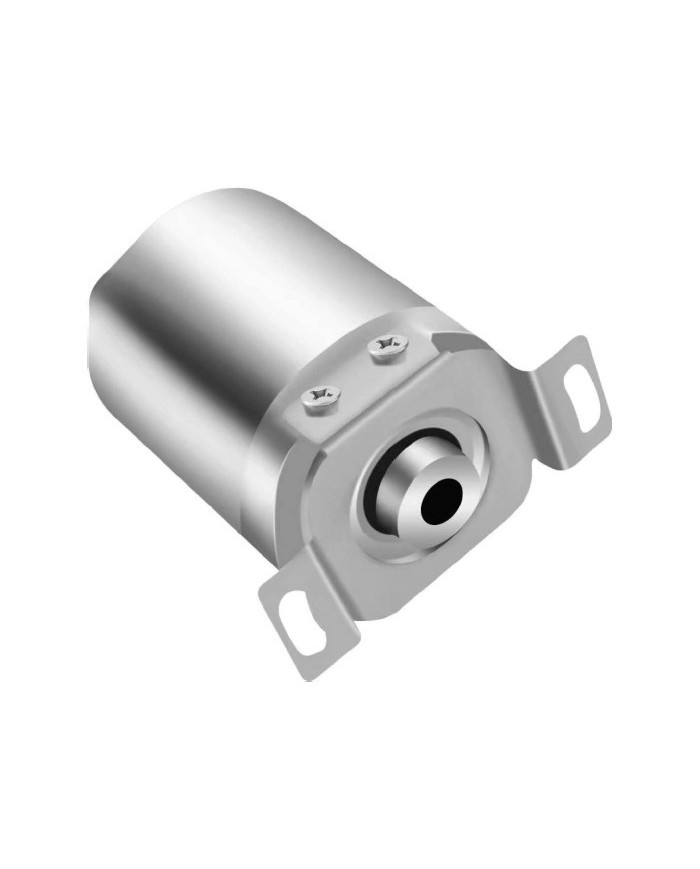

Mały Enkoder Absolutny z Otworem DAXB37
Zapytaj o cenę
- Mały rozmiar, łatwy w montażu
- Standardowy protokół CANopen, protokoły SSI i biss
- Do 16 bit przy jednym obrocie, 14 bit przy wielu obrotach
- Nadaje się do instalacji w urządzeniach i innych zastosowań
Opis
Szczegóły produktu
| Specyfikacje Elektryczne | ||
|---|---|---|
| Interfejs | CAN open | SSI/BISS |
| Zasilanie | 10-30 VDC, 5 VDC | |
| Pobór prądu | 50 mA | 80 mA |
| Kod na Wyjściu | Binarny | Binarny/Graya |
| Rozdzielczość | 16 bit jeden obrót (maks.), 14 bit wiele obrotów (maks.) |
|
| Szybkość wysyłania danych | 1 MBit/s | 0,1-2 MBit/s |
| Kryteria | DSP406, klasa 1, klasa 2 | RS422 |
| Liniowość | 1LSB | |
| Specyfikacje Mechaniczne | |
|---|---|
| Maksymalna prędkość | 8000rpm |
| Obciążenie wałka | Osiowe 20N, promieniowe 40N |
| Moment Rozruchowy | <0,02Nm |
| Odporność na wstrząsy | EN 60068-2-27 1000m/s² 6ms |
| Odporność na wibracje | EN 60068-2-6 100m/s² 55…2000HZ |
| Temperatura pracy | -40°C do +80°C |
| Klasa ochrony | IP65/IP67 (opcja) |
| Materiał | stal nierdzewna (316L) |
| Waga | 150 g |
| Przyłącze |
|---|
| SSI | 3A/3R |
|---|---|
| GND | biały |
| VCC | brązowy |
| CLOCK+ | zielony |
| CLOCK- | żółty |
| DATE+ | szary |
| DATE- | różowy |
| ZERO | niebieski |
| DIR | czerwony |
| CANopen | 3A/3R |
|---|---|
| GND | biały |
| VCC | brązowy |
| CAN_GROUND | zielony |
| CAN_LOW(-) | żółty |
| CAN_HIGH(+) | szary |
| Kod Zamówienia | |||||
|---|---|---|---|---|---|
| Przykład: DASB370012E06SB3A 37 jednoobrotowy rozdzielczość 12 bit SSI binarny enkoder z otworem, zasilanie 10-30 V DC, przewód prosty |
|||||
| DAXB37 | rozdzielczość | zasilanie | wałek | wyjście | przyłącze |
| DASB=ST DAMB=MT |
1212=12 MT 12 ST 1213=12 MT 13 ST 1214=12 MT 14 ST 1216=12 MT 16 ST 0012=12 ST 0016=16 ST na zamówienie |
A=5VDC E=10-30VDC |
06=6mm XX=na zamówienie |
SB=SSI binarne SG=SSI graya CO=CANopen |
3A=wyjście osiowe 3R=wyjście promieniowe |
