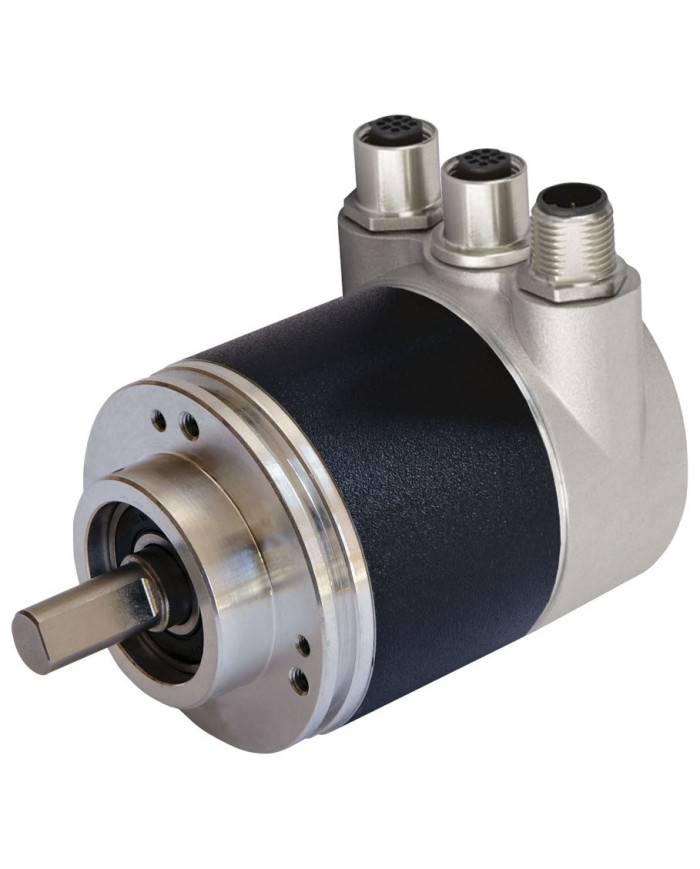

Jednoobrotowy Enkoder Absolutny EVS58N - 011IZR0BY - 0013:01
Zapytaj o cenę
- Przemysłowa obudowa zgodna ze standardem ∅58 mm
- EtherNet/IP
- 13 bitowy jednoobrotowy
- Kołnierz zaciskowy
- Kompatybilny z układami sterowania Rockwell/ Allen Bradley/ Schneider
- Kompatybilność mechaniczna ze wszystkimi popularnymi enkoderami wyposażonymi w interfejs fieldbus
- Funkcjonalność osi obrotowej
- Diody LED stanu
Opis
Szczegóły produktu
Jednoobrotowy enkoder absolutny EVS58N-011IZR0BY-0013:01 jest idealnym narzędziem wszędzie tam, gdzie wymagana jest precyzyjna i czuła kontrola sekwencji ruchów. Enkodery absolutne od Pepperl+Fuchs to bardzo dokładne instrumenty pomiarowe. Oferują one nie tylko rozdzielczość sięgającą najwyższego poziomu, ale także dostarczają wiarygodnych informacji nawet w trudnych warunkach pracy. Enkodery absolutne są dostępne zarówno z próbkowaniem magnetycznym, jak i fotoelektrycznym. Dzięki temu są one odpowiednie do szerokiego zakresu zastosowań.
Optyczne enkodery absolutne od firmy Pepperl+Fuchs reprezentują najwyższą jakość w swojej klasie. Charakteryzują się bardzo wysoką dokładnością sięgającą nawet 0,01°, co czyni je idealnym wyborem do wszystkich zastosowań wymagających dużej dynamiki i precyzji. Typowe obszary zastosowań obejmują nowoczesne obrabiarki CNC oraz wiele innych zastosowań, w których maksymalna dokładność ma kluczowe znaczenie.
W przypadku jednoobrotowych enkoderów absolutnych jeden pełny obrót wałka napędowego jest dzielony na maksymalnie 65 536 kroków pomiarowych (16 bitów). Po każdym pełnym obrocie kodowanie rozpoczyna się ponownie od wartości początkowej.
Typowe obszary zastosowań
- Inżynieria mechaniczna i produkcji
- Magazynowanie i transport bliski towarów
- Drzwi, bramy i windy
- Technologia medyczna
- Sprzęt mobilny
- Przemysł poligraficzny i papierniczy
- Produkcja opakowań
- Przemysł motoryzacyjny
- Energia odnawialna
Dane techniczne
Parametry ogólne
| Metoda detekcji | próbkowanie metodą fotoelektryczną | |
| Typ urządzenia | jednoobrotowy enkoder absolutny |
Parametry elektryczne
| Napięcie zasilania | UB | 10 … 30 V DC |
| Pobór mocy | P0 | maks. 4 W |
| Liniowość | ± 0,5 LSB (12 bitów) | |
| Kodowanie na wyjściu | kod binarny | |
| Sposób kodowania (kierunek liczenia) | programowalny, rosnąco, zgodnie z ruchem wskazówek zegara (obrót zgodnie z ruchem wskazówek zegara, sposób kodowania w porządku rosnącym) malejąco, zgodnie z ruchem wskazówek zegara (obrót zgodnie z ruchem wskazówek zegara, sposób kodowania w porządku malejącym) |
Interfejsy
| Typ interfejsu | EtherNet/IP | |||||||
| Rozdzielczość | ||||||||
|
||||||||
| Fizyczne | Ethernet | |||||||
| Prędkość przesyłu danych | 100 Mbit/s | |||||||
Przyłącza
| Złącze | Ethernet: 2 gniazda M12 x 1, 4 piny, z kodowaniem D Zasilanie: 1 wtyk M12 x 1, 4 piny, z kodowaniem A |
Zgodność z normami
| Stopień ochrony | DIN EN 60529, strona wałka: IP64 strona obudowy: IP67 |
|
| Testy klimatyczne | DIN EN 60068-2-3, bez kondensacji | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Odporność na zakłócenia | EN 61000-6-2:2005 | |
| Odporność na wstrząsy | DIN EN 60068-2-27, 100 g, 6 ms | |
| Odporność na wibracje | DIN EN 60068-2-6, 10 g, 10 … 2000 Hz |
Certyfikaty i dopuszczenia
| Certyfikat UL | wykaz cULus, ogólne zastosowania, źródło zasilania klasy 2 |
Warunki środowiskowe
| Temperatura pracy | -40 … 60 °C (-40 … 140 °F) | |
| Temperatura przechowywania | -40 … 85 °C (-40 … 185 °F) |
Parametry mechaniczne
| Materiał | obudowa: aluminium malowane proszkowo kołnierz: aluminium wałek: stal nierdzewna |
|||||||
| Waga | ok. 370 g | |||||||
| Prędkość obrotowa | maks. 12000 min-1 | |||||||
| Moment bezwładności | 30 gcm2 | |||||||
| Moment rozruchowy | ≤ 3 Ncm (wersja bez uszczelnienia wałka) | |||||||
| Obciążenie wałka | ||||||||
|
||||||||

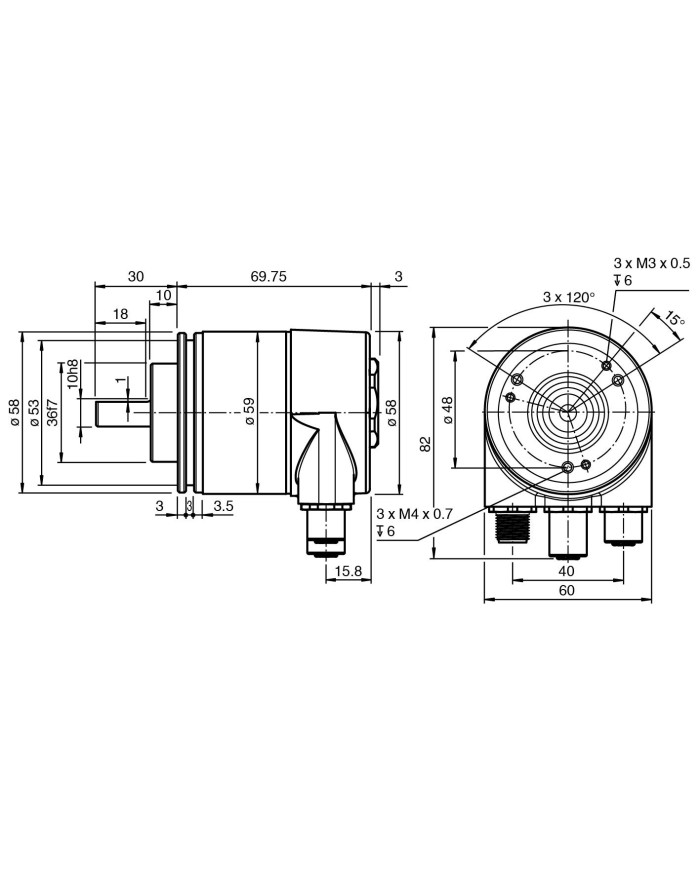

| Wymiary | ||||||||
|
||||||||
