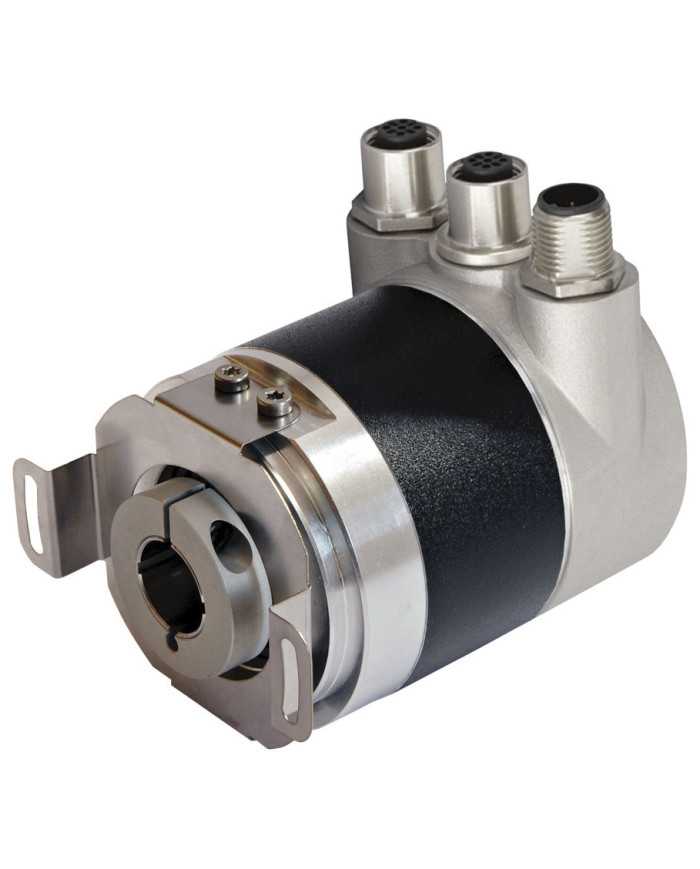

Wieloobrotowy Enkoder Absolutny ESM58N - F1AIZR0BY - 1213:01
Zapytaj o cenę
- Przemysłowa obudowa zgodna ze standardem ∅58 mm
- EtherNet/IP
- 25 bitowy wieloobrotowy
- Otwór na wałek
- Kompatybilny z układami sterowania Rockwell/ Allen Bradley/ Schneider
- Kompatybilność mechaniczna ze wszystkimi popularnymi enkoderami wyposażonymi w interfejs fieldbus
- Funkcjonalność osi obrotowej
- Diody LED stanu
Opis
Szczegóły produktu
Wieloobrotowy enkoder absolutny ESM58N-F1AIZR0BY-1213:01 jest idealnym narzędziem wszędzie tam, gdzie wymagana jest precyzyjna i czuła kontrola sekwencji ruchów. Enkodery absolutne od Pepperl+Fuchs to bardzo dokładne instrumenty pomiarowe. Oferują one nie tylko rozdzielczość sięgającą najwyższego poziomu, ale także dostarczają wiarygodnych informacji nawet w trudnych warunkach pracy. Enkodery absolutne są dostępne zarówno z próbkowaniem magnetycznym, jak i fotoelektrycznym. Dzięki temu są one odpowiednie do szerokiego zakresu zastosowań.
Optyczne enkodery absolutne od firmy Pepperl+Fuchs reprezentują najwyższą jakość w swojej klasie. Charakteryzują się bardzo wysoką dokładnością sięgającą nawet 0,01°, co czyni je idealnym wyborem do wszystkich zastosowań wymagających dużej dynamiki i precyzji. Typowe obszary zastosowań obejmują nowoczesne obrabiarki CNC oraz wiele innych zastosowań, w których maksymalna dokładność ma kluczowe znaczenie.
Wieloobrotowe enkodery absolutne są wyposażone w zintegrowaną przekładnię, która uzupełnia tarczę kodową, co pozwala uzyskać ponad miliard kroków pomiarowych i całkowitą rozdzielczość do 30 bitów. Umożliwia to rejestrowanie nie tylko pozycji kątowych w obrębie jednego obrotu, ale także liczby obrotów.
Typowe obszary zastosowań
- Inżynieria mechaniczna i produkcji
- Magazynowanie i transport bliski towarów
- Drzwi, bramy i windy
- Technologia medyczna
- Sprzęt mobilny
- Przemysł poligraficzny i papierniczy
- Produkcja opakowań
- Przemysł motoryzacyjny
- Energia odnawialna
Dane techniczne
Parametry ogólne
| Metoda detekcji | próbkowanie metodą fotoelektryczną | |
| Typ urządzenia | wieloobrotowy enkoder absolutny |
Parametry elektryczne
| Napięcie zasilania | UB | 10 … 30 V DC |
| Pobór mocy | P0 | maks. 4 W |
| Liniowość | ± 0,5 LSB (12 Bit) | |
| Kodowanie na wyjściu | kod binarny | |
| Sposób kodowania (kierunek liczenia) | programowalny, rosnąco, zgodnie z ruchem wskazówek zegara (obrót zgodnie z ruchem wskazówek zegara, sposób kodowania w porządku rosnącym) malejąco, zgodnie z ruchem wskazówek zegara (obrót zgodnie z ruchem wskazówek zegara, sposób kodowania w porządku malejącym) |
Interfejsy
| Typ interfejsu | EtherNet/IP | ||||||||||
| Rozdzielczość | |||||||||||
|
|||||||||||
| Fizyczne | Ethernet | ||||||||||
| Prędkość przesyłu danych | 100 Mbit/s | ||||||||||
Przyłącza
| Złącze | Ethernet: 2 gniazda M12 x 1, 4 piny, z kodowaniem D Zasilanie: 1 wtyk M12 x 1, 4 piny, z kodowaniem A |
Zgodność z normami
| Stopień ochrony | DIN EN 60529, strona wałka: IP64 strona obudowy: IP67 |
|
| Testy klimatyczne | DIN EN 60068-2-3, bez kondensacji | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Odporność na zakłócenia | EN 61000-6-2:2005 | |
| Odporność na wstrząsy | DIN EN 60068-2-27, 100 g, 6 ms | |
| Odporność na wibracje | DIN EN 60068-2-6, 10 g, 10 … 2000 Hz |
Certyfikaty i dopuszczenia
| Certyfikat UL | wykaz cULus, ogólne zastosowania, źródło zasilania klasy 2 |
Warunki środowiskowe
| Temperatura pracy | -40 … 60 °C (-40 … 140 °F) | |
| Temperatura przechowywania | -40 … 85 °C (-40 … 185 °F) |
Parametry mechaniczne
| Materiał | obudowa: aluminium malowane proszkowo kołnierz: aluminium wałek: stal nierdzewna |
||||||||||
| Waga | ok. 370 g | ||||||||||
| Prędkość obrotowa | maks. 12000 min-1 | ||||||||||
| Moment bezwładności | 30 gcm2 | ||||||||||
| Moment rozruchowy | ≤ 3 Ncm (wersja bez uszczelnienia wałka) | ||||||||||
| Obciążenie wałka | |||||||||||
|
|||||||||||

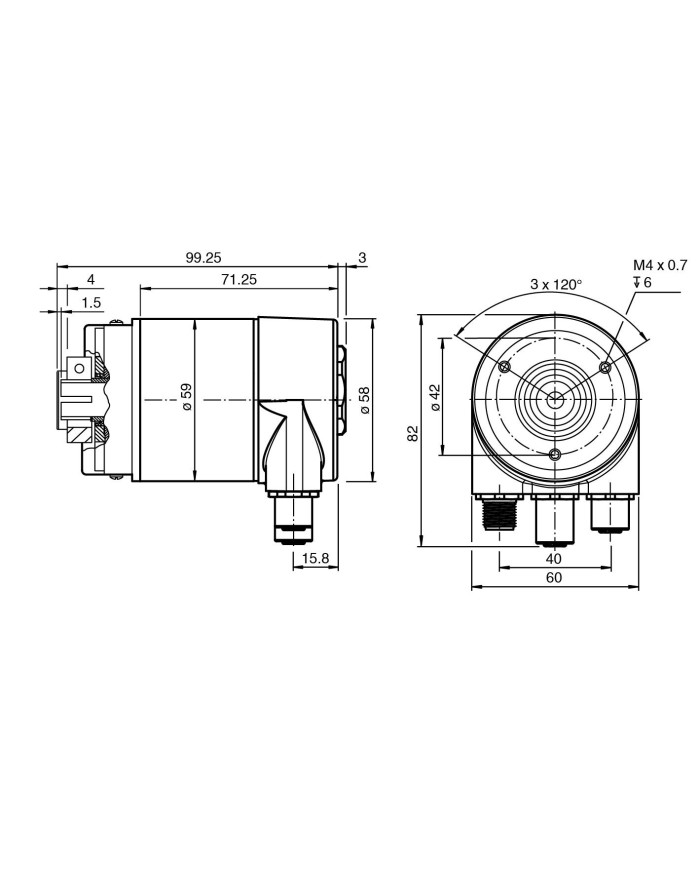

| Wymiary | |||||||||||
|
|||||||||||
