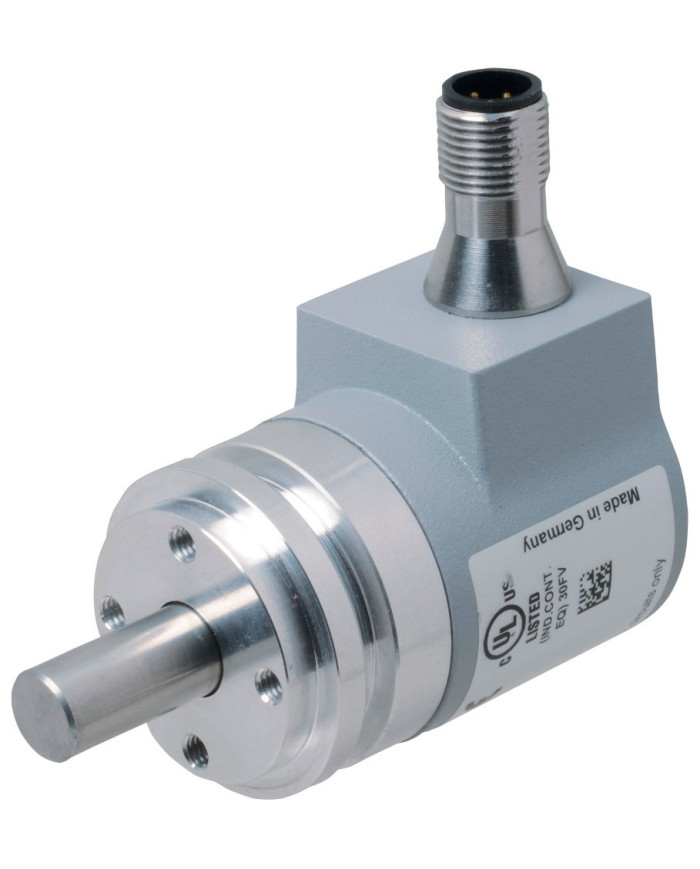

Obrotowy Enkoder Absolutny ENA36HD - S10SA9 - 0413I42 - RBD
Zapytaj o cenę
- Bardzo mała obudowa
- Interfejs analogowy
- 13 bitowa całkowita rozdzielczość
- Odporne na zużycie próbkowanie metodą magnetyczną
- Wysoka odporność klimatyczna
Opis
Szczegóły produktu
Ten enkoder absolutny z wewnętrznym próbkowaniem metodą magnetyczną jest dostępny z analogowym wyjściem napięciowym lub analogowym wyjściem prądowym. W zależności od modelu wyjście analogowe podaje wartość napięcia lub wartość prądu odpowiadającą położeniu wałka.
Dane techniczne
Parametry ogólne
| Metoda detekcji | próbkowanie metodą magnetyczną | |
| Typ urządzenia | wieloobrotowy enkoder absolutny | |
| Zakres pomiaru | min. 0 … 22,5 ° max. 65536 x 360 ° ustawienie domyślne: 16 x 360” |
|
| Rozdzielczość | 13 bitów | |
| Numer pliku UL | E223176 “Tylko do stosowania w aplikacjach NFPA 79”, jeśli oznaczenie UL znajduje się na produkcie. |
Parametry związane z bezpieczeństwem funkcjonalnym
| MTTFd | 480 a przy 40 °C | |
| Czas pracy (TM) | 20 a | |
| L10 | 10 E+8 obrotów | |
| Pokrycie diagnostyczne (DC) | 0 % |
Parametry elektryczne
| Napięcie zasilania | UB | 8 … 32 V DC |
| Pobór prądu | typowo 20 mA (z wyjściem prądowym) |
Wejście 1
| Typ wejścia | dolna granica zakresu pomiarowego | ||||
| Napięcie sygnału | |||||
|
|||||
| Czas trwania sygnału | min. 1 s | ||||
Wejście 2
| Typ wejścia | górna granica zakresu pomiarowego | ||||
| Napięcie sygnału | |||||
|
|||||
| Czas trwania sygnału | min. 1 s | ||||
Wyjście analogowe
| Typ wyjścia | analogowe wyjście prądowe | |
| Ustawienie domyślne | rosnąco przy obrocie w kierunku przeciwnym do ruchu wskazówek zegara | |
| Błąd liniowości | ≤ 0,15 % | |
| Rezystor dociążający | maks. 500 Ω |
Przyłącza
| Złącze | Złącze M12, 5 pinów |
Zgodność z normami
| Stopień ochrony | DIN EN 60529, IP68 / IP69K | |
| Testy klimatyczne | DIN EN 60068-2-3, bez kondensacji | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Odporność na zakłócenia | EN 61000-6-2:2005 | |
| Odporność na wstrząsy | DIN EN 60068-2-27, 200 g, 11 ms | |
| Odporność na wibracje | DIN EN 60068-2-6, 30 g, 10 … 1000 Hz |
Certyfikaty i dopuszczenia
| Certyfikat UL | wykaz cULus, ogólne zastosowania, źródło zasilania klasy 2, jeśli oznaczenie UL znajduje się na produkcie |
Warunki środowiskowe
| Temperatura pracy | -40 … 8mu 85 °C (-40 … 185 °F) | |
| Temperatura przechowywania | -40 … 85 °C (-40 … 185 °F) | |
| Wilgotność względna | 98 %, bez kondensacji |
Parametry mechaniczne
| Materiał | |||||||||||
|
|||||||||||
| Waga | ok. 150 g | ||||||||||
| Prędkość obrotowa | maks. 6000 min-1 | ||||||||||
| Moment bezwładności | 30 gcm2 | ||||||||||
| Moment rozruchowy | < 5 Ncm | ||||||||||
| Obciążenie wałka | |||||||||||
|
|||||||||||

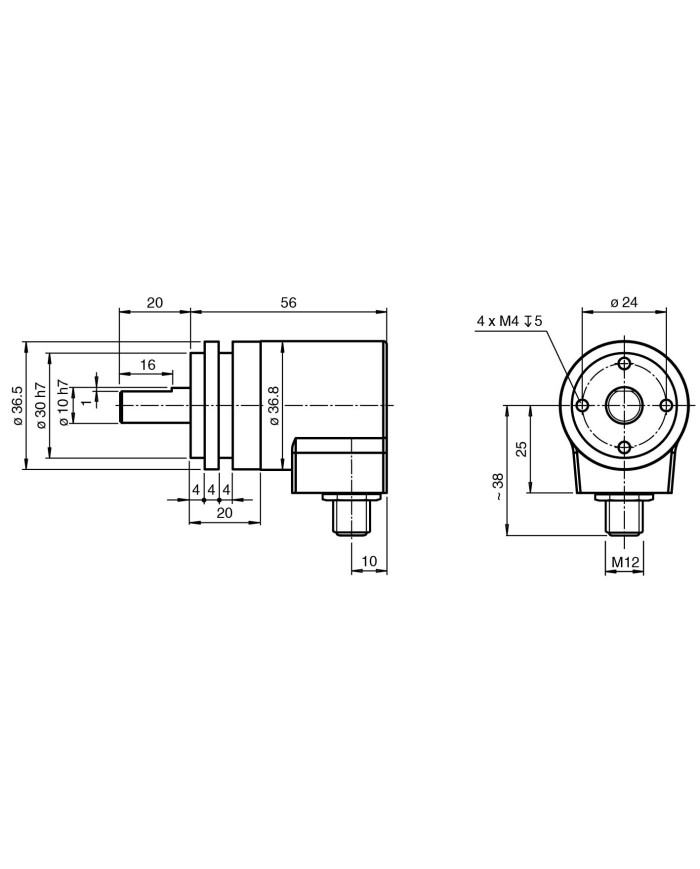

| Wymiary | |||||||||||
|
|||||||||||
