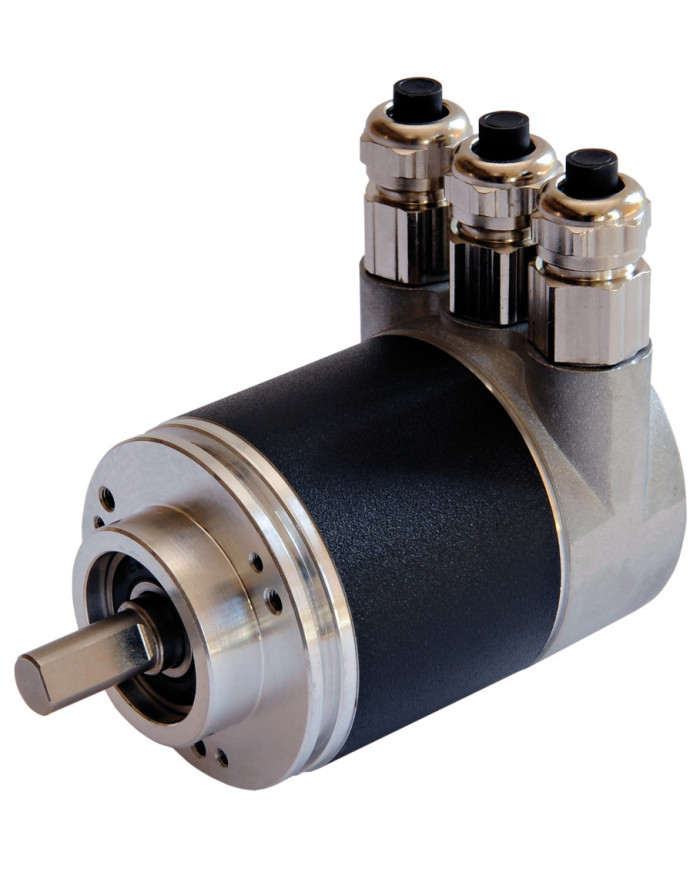

Wieloobrotowy Enkoder Absolutny DVM58N - 011AGR0BY - 1213
Zapytaj o cenę
- Przemysłowa obudowa zgodna ze standardem ∅58 mm
- 25 bitowy wieloobrotowy
- Galwanicznie izolowany interfejs DeviceNet
- Kołnierz zaciskowy
- Funkcja automatycznego zapisu
Opis
Szczegóły produktu
Enkodery absolutne dostarczają bezwzględną wartość kroku dla każdego ustawienia kąta. Wszystkie te wartości są reprezentowane przez wzory kodowe na jednej lub kilku tarczach kodowych. Tarcze są oświetlane przez podczerwoną diodę LED, a uzyskany wzór bitowy jest wykrywany przez matrycę optyczną. Sygnały te są wzmacniane elektronicznie i przesyłane do interfejsu w celu przetworzenia.
Moduł elektroniki magistrali jest wbudowany w zdejmowaną pokrywę obudowy. Dzięki temu podczas montażu lub konserwacji można osobno zamontować lub wymienić nowe enkodery obrotowe oraz pasująca do nich elektronikę magistrali.
Dane techniczne
Parametry ogólne
| Metoda detekcji | próbkowanie metodą fotoelektryczną | |
| Typ urządzenia | wieloobrotowy enkoder absolutny |
Parametry związane z bezpieczeństwem funkcjonalnym
| MTTFd | 480 a przy 40 °C | |
| Czas pracy (TM) | 20 a | |
| L10 | 4.3 E-10 przy 6000 obr./min i 20/40 N obciążenie osiowe/promieniowe wałka | |
| Pokrycie diagnostyczne (DC) | 0 % |
Parametry elektryczne
| Napięcie zasilania | UB | 10 … 30 V DC |
| Prąd spoczynkowy | I0 | maks. 230 mA przy 10 V DC maks. 100 mA przy 24 V DC |
| Liniowość | ± 2 LSB przy 16 bitów, ± 1 LSB przy 13 bitów, ± 0,5 LSB przy 12 bitów | |
| Kodowanie na wyjściu | kod binarny | |
| Sposób kodowania (kierunek liczenia) | malejąco, zgodnie z ruchem wskazówek zegara (obrót zgodnie z ruchem wskazówek zegara, sposób kodowania w porządku malejącym) rosnąco, zgodnie z ruchem wskazówek zegara (obrót zgodnie z ruchem wskazówek zegara, sposób kodowania w porządku rosnącym) |
Interfejsy
| Typ interfejsu | DeviceNet | ||||||||||
| Rozdzielczość | |||||||||||
|
|||||||||||
| Prędkość przesyłu danych | maks. 0,5 Mbit/s | ||||||||||
Przyłącza
| Komora zaciskowa | w zdejmowanej pokrywie obudowy |
Zgodność z normami
| Stopień ochrony | DIN EN 60529, IP665 | |
| Testy klimatyczne | DIN EN 60068-2-30, bez kondensacji | |
| Emitowane zakłócenia | DIN EN 61000-6-4 | |
| Odporność na zakłócenia | DIN EN 61000-6-2 | |
| Odporność na wstrząsy | DIN EN 60068-2-27, 100 g, 6 ms | |
| Odporność na wibracje | DIN EN 60068-2-6, 20 g, 10 … 2000 Hz |
Certyfikaty i dopuszczenia
| Certyfikat UL | wykaz cULus, ogólne zastosowania, źródło zasilania klasy 2 |
Warunki środowiskowe
| Temperatura pracy | -40 … 85 °C (-40 … 185 °F) | |
| Temperatura przechowywania | -40 … 85 °C (-40 … 185 °F) |
Parametry mechaniczne
| Materiał | obudowa: aluminium malowane proszkowo kołnierz: aluminium wałek: stal nierdzewna |
|||||||
| Waga | ok. 700 g | |||||||
| Prędkość obrotowa | maks. 12000 min-1 | |||||||
| Moment bezwładności | 30 gcm2 | |||||||
| Moment rozruchowy | ≤ 3 Ncm | |||||||
| Obciążenie wałka | ||||||||
|
||||||||

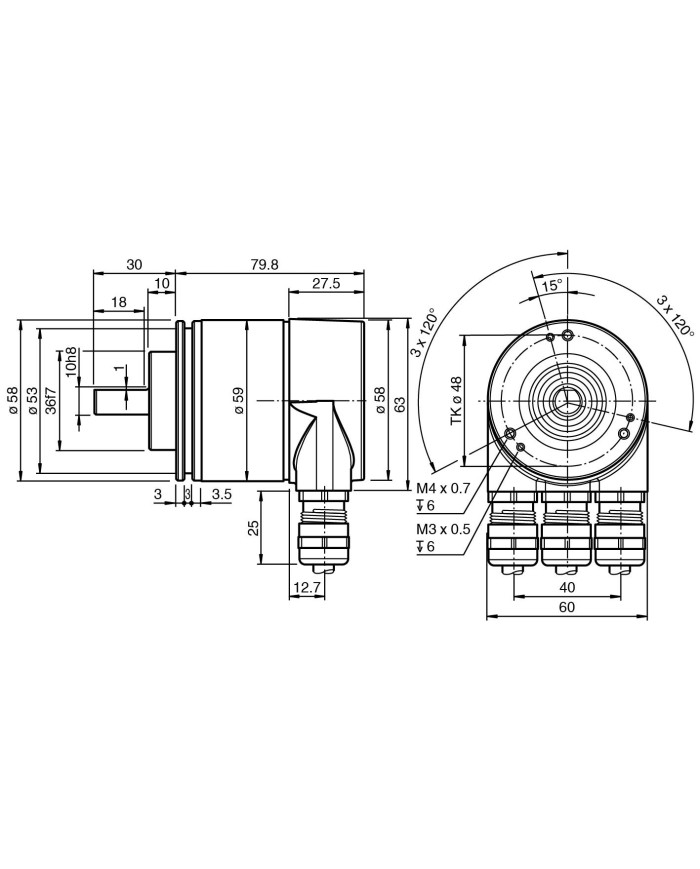

| Wymiary | ||||||||
|
||||||||
