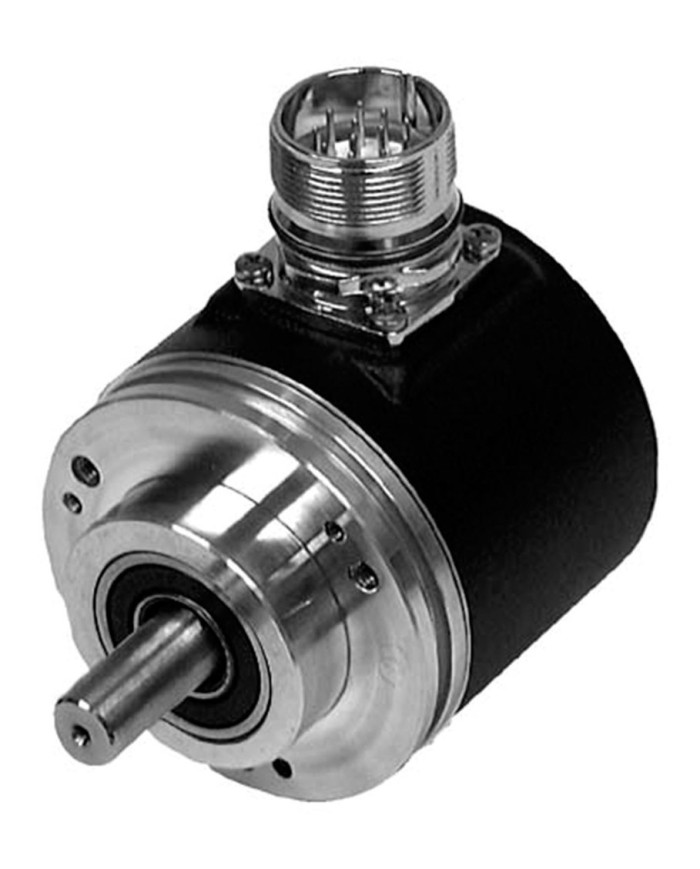

Jednoobrotowy Enkoder Absolutny AVS58N - 011YYRYGN - 0014
Zapytaj o cenę
- YY: złącze 9416L ze specjalnym przyporządkowaniem styków
- Y: napięcie zasilania 5 V DC
- 14 bitów jednoobrotowy
- Enkoder sprzętowy
- Prędkość przesyłu danych do 2 MBaud
- Interfejs RS 422 izolowany optycznie
- Kołnierz zaciskowy
Opis
Szczegóły produktu
Ten jednoobrotowy enkoder absolutny, wykorzystujący nowoczesną i szybką technologię, przesyła wartość położenia odpowiadającą ustawieniu wałka poprzez interfejs SSI (Synchronous Serial Interface). Rozdzielczość modelu AVS58 wynosi maksymalnie 16384 kroków na jeden obrót.
Przyrząd nie posiada mikrokontrolera. Jest to zatem urządzenie czysto sprzętowe.
Moduł sterujący wysyła pakiet impulsów zegarowych do enkodera absolutnego w celu uzyskania danych dotyczących położenia. Następnie enkoder przesyła dane dotyczące położenia zsynchronizowane z cyklami modułu sterującego.

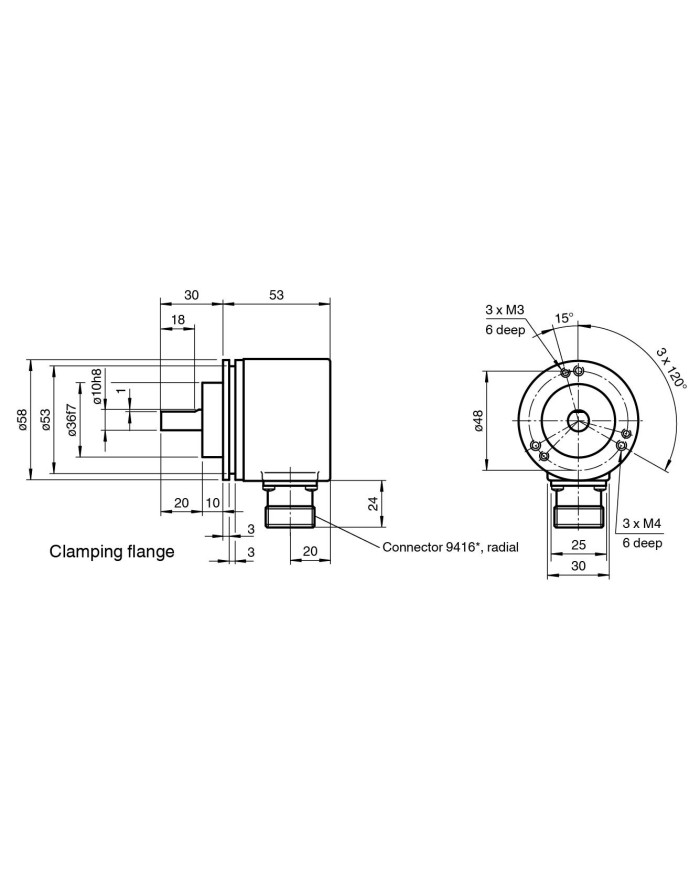

Ten jednoobrotowy enkoder absolutny jest dostępny w wersji z kołnierzem zaciskowym o średnicy wałka 10 mm x 20 mm. Połączenie elektryczne realizowane jest za pomocą 12 pinowego okrągłego złącza wtykowego.
Dane techniczne
Parametry związane z bezpieczeństwem funkcjonalnym
| MTTFd | 170 a | |
| Czas pracy (TM) | 20 a | |
| L10 | 1,9 E+11 przy 6000 obr./min i 20/40 N obciążenie osiowe/promieniowe wałka | |
| Pokrycie diagnostyczne (DC) | 0 % |
Parametry elektryczne
| Napięcie zasilania | UB | 5 V DC |
| Prąd spoczynkowy | I0 | maks. 120 mA |
| Liniowość | ± 2 LSB przy 14 bitów, ± 1 LSB przy 13 bitów, ± 0,5 LSB przy 12 bitów | |
| Kodowanie na wyjściu | Kod Graya | |
| Sposób kodowania (kierunek liczenia) | malejąco, zgodnie z ruchem wskazówek zegara (obrót zgodnie z ruchem wskazówek zegara, sposób kodowania w porządku malejącym) |
Interfejsy
| Typ interfejsu | SSI | |||||||
| Czas monoflop | 20 ± 10 µs | |||||||
| Rozdzielczość | ||||||||
|
||||||||
| Prędkość przesyłu danych | 0,1 … 2 Mbit/s | |||||||
| Zgodność z normami | RS 422 | |||||||
Przyłącza
| Złącze | typ 9416L (M23), 12 pinów |
Zgodność z normami
| Stopień ochrony | DIN EN 60529, IP65 | |
| Testy klimatyczne | DIN EN 60068-2-3, bez kondensacji | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Odporność na zakłócenia | EN 61000-6-2:2005 | |
| Odporność na wstrząsy | DIN EN 60068-2-27, 100 g, 3 ms | |
| Odporność na wibracje | DIN EN 60068-2-6, 10 g, 10 … 2000 Hz |
Warunki środowiskowe
| Temperatura pracy | -40 … 85 °C (-40 … 185 °F) | |
| Temperatura przechowywania | -40 … 85 °C (-40 … 185 °F) |
Parametry mechaniczne
| Materiał | obudowa: aluminium malowane proszkowo kołnierz: aluminium wałek: stal nierdzewna |
|||||||
| Waga | ok. 460 g | |||||||
| Prędkość obrotowa | maks. 12000 min-1 | |||||||
| Moment bezwładności | 50 gcm2 | |||||||
| Moment rozruchowy | < 5 Ncm | |||||||
| Obciążenie wałka | ||||||||
|
||||||||
