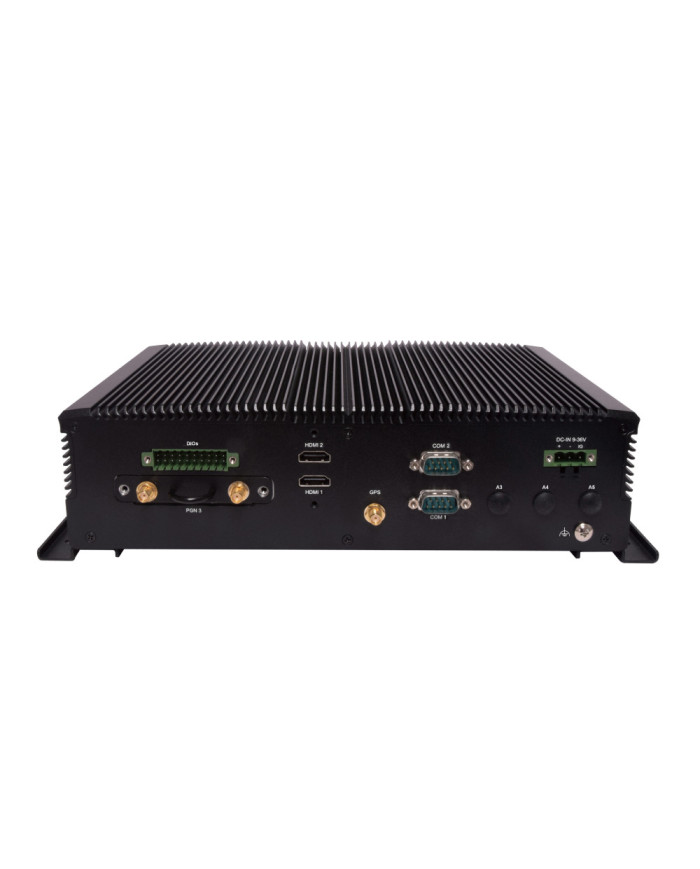

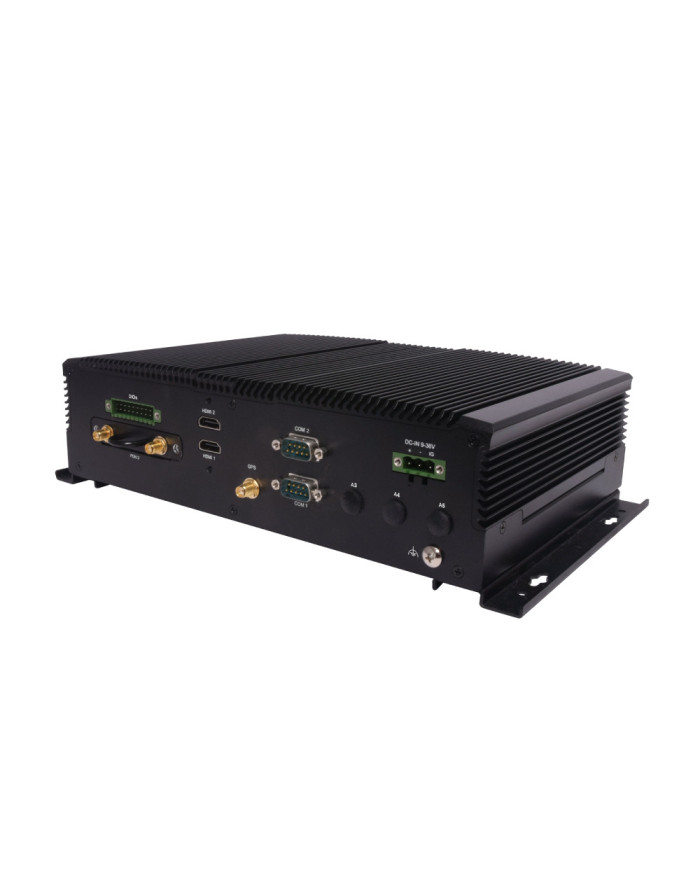

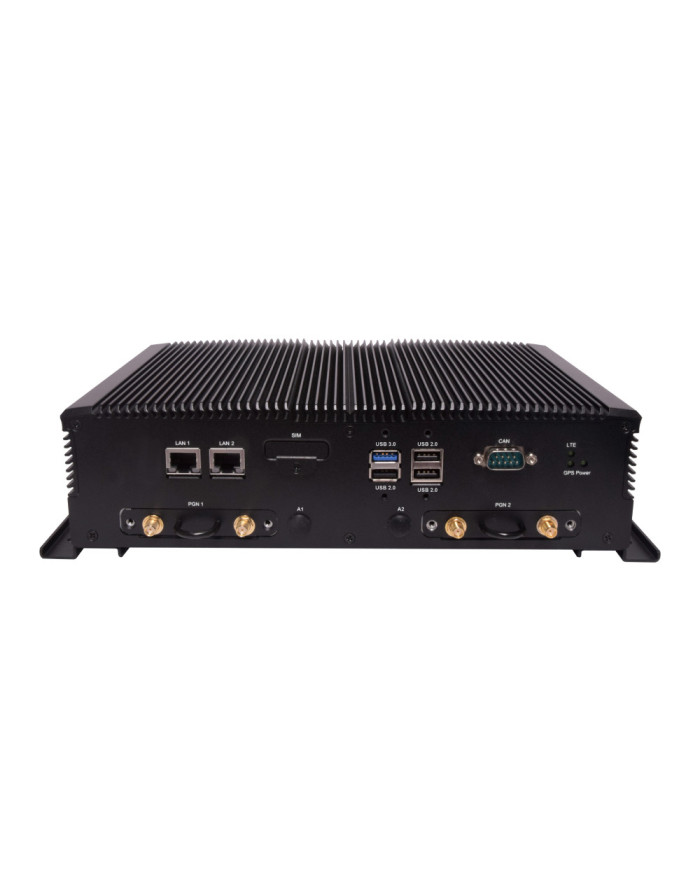

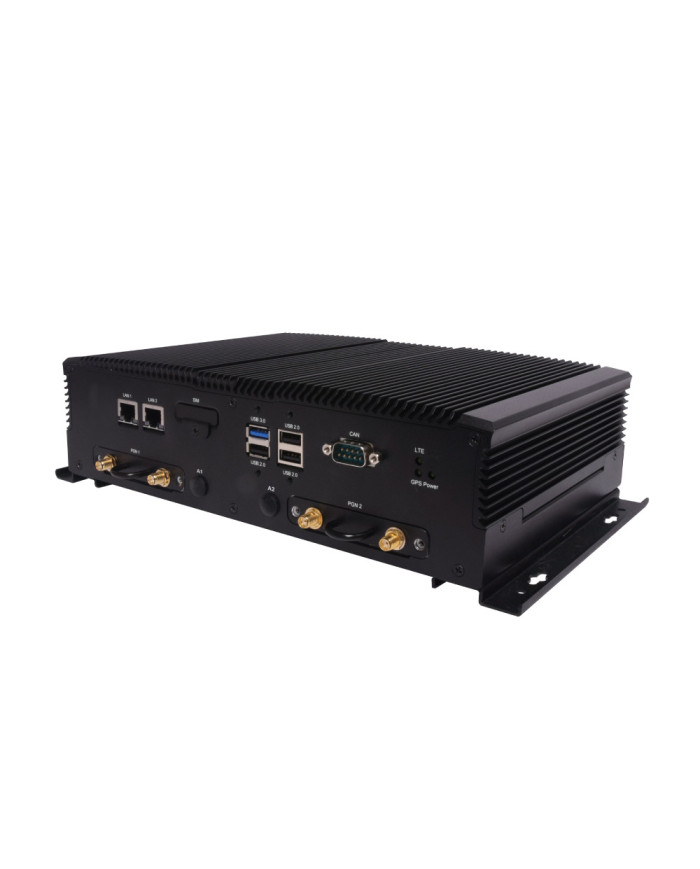

Gateway ISD-V330
Zapytaj o cenę
Wytrzymały gateway do pojazdów z wieloma dostępnymi połączeniami WAN
- Procesor Intel Atom x6425E (Elkhart Lake)
- 1x DDR4 3200 MT/s SODIMM slot aż do 32 GB z ECC
- 3x wnęka na wyjmowany moduł PGN, 1x gniazdo M.2 3042 B-Key z podwójnym gniazdem nano-SIM do 4G/LTE, 1x gniazdo M.2 2230 E-Key do WiFi
- 2x GbE RJ45, 3x USB 2.0, 1x USB 3.0, 2x HDMI, 1x TPM 2.0 2x RS232/422/485, 1x CAN 2.0, 4x izolowane cyfrowe wejścia/wyjścia
- Pamięć eMMC od 64 GB do 128 GB, 1x SATA
- Temperatura pracy: -40 ~ 70ºC
Opis
Szczegóły produktu
ISD-V330 to bezwentylatorowy, wytrzymały gateway do pojazdów z wieloma dostępnymi połączeniami WAN. Wyposażony jest w procesor do zastosowań IoT, wiele wejść/wyjść. Ponadto jest odporny na niekorzystne warunki środowiskowe, dzięki czemu doskonale nadaje się do zastosowań w inteligentnych autobusach. ISD-V330 jest wyposażony w procesor Intel Atom x6425E (nazwa kodowa Elkhart Lake) nowej generacji, wykonany w procesie technologicznym 10 nm (System-on-Chip). Procesor ten zużywa niewielką ilość energii i zapewnia wystarczającą wydajność wymaganą w pojazdach do obsługi zadań takich jak sterowania, monitorowania floty oraz zarządzania systemami, które synchronizują dane z wielu czujników i kierują działaniami w półautonomicznych autobusach, pociągach, statkach i ciężarówkach.
ISD-V330 oferuje wszechstronną funkcjonalność. Ma bogate możliwości podłączenia urządzeń peryferyjnych przez: 1 port CAN bus, 2 porty szeregowe COM, 2 wyjścia wideo HDMI, porty USB i MIO, 2 porty RJ-45 GbE LAN oraz opcje montażu pamięci masowej SATA/mSATA. W celu umożliwienia łączności z wieloma sieciami WAN, ISD-V330 ma 3 wnęki na wyjmowany moduł PGN z podwójnym gniazdem SIM, który obsługuje łączność komórkową 4G-LTE/5G. Ponadto ten kompaktowy gateway jest wyposażony w interfejs CAN bus przeznaczony do analizy zachowań kierowców. ISD-V330 jest zgodny z normami E13, UL/cUL 62368-1 i posiada certyfikaty odporności na wstrząsy i wibracje MIL-STD-810G, który potwierdza, że będzie prawidłowo działać podczas jazdy po nierównym terenie. Temperatura jest kolejną przeszkodą związaną z instalacją sprzętu w pojeździe. Dlatego ISD-V330 został skonstruowany tak, aby obsługiwać szeroki zakres temperatur, od -40°C do 70°C.
Dane techniczne
System procesora
| CPU | Procesor Intel Atom x6425E |
| Częstotliwość | 2.0 GHz |
| Ilość rdzeni | Czterordzeniowy |
| BIOS | AMI SPI Flash BIOS |
| Chipset | SoC |
| Procesor graficzny | Intel UHD Graphics |
Bezwentylatorowy
| Tak |
Pamięć
| Technologia | DDR4 3200 MT/s SODIMM z ECC |
| Maksymalna pojemność | 32 GB (domyślnie 4 GB) |
| Gniazdo | 1x 260-pin SODIMM |
Ethernet
| Kontroler | Intel i210IT |
| Interfejs | 2x GbE RJ45 |
Pamięć masowa
| Typ | SATA |
| Gniazda wbudowane | 1x SATA |
| Type | eMMC |
| Gniazda wbudowane | Wbudowane eMMC od 64 GB do 128 GB |
Wejścia/wyjścia
| Wyjścia wideo | 2x HDMI z blokadą śrubową |
| CAN | 1x CAN 2.0 (opcja dla J1939/J1708) |
| COM | 2x RS-232/422/485 |
| USB | 3x USB 2.0, 1x USB 3.0 typ A |
| GNSS/czujnik-G | u-blox NEO-M8N/ADXL 345 |
| Cyfrowe wejścia/wyjścia | 4x cyfrowe wejścia z izolacją, 5-30 V/100 mA, 4x cyfrowe wyjścia z izolacją, 30 V/ 2 A styk bezpotencjałowy przekaźnika konfigurowalny jako N.C. lub N.O., 1x IGN_DI do MCU |
| Anteny | 6x otworów na antenę SMA (zawiera GNSS) |
Karty rozszerzeń
| M.2 | 1x gniazdo M.2 3042 B key z podwójnym gniazdem nano-SIM do 4G LTE, 1x gniazdo M.2 2230 E key do Wi-Fi |
Chłodzenie
| Procesor | Pasywny radiator procesora |
| System | Konstrukcja bezwentylatorowa z aluminiowymi żebrami |
Parametry środowiskowe
| Temperatura pracy | -40 ~ 70°C / -40 ~ 158°F |
| Temperatura przechowywania | -40 ~ 85°C / -40 ~ 185°F |
| Wilgotność względna | 5% ~ 90% przy 40°C / 104°F |
Inne
| Monitorowanie sprzętowe | Tak |
| Wewnętrzny zegar RTC z baterią litową | Tak |
Parametry mechaniczne
| Wymiary (szer. x wys. x gł.) | 273,8 x 73 x 185 mm (10,78” x 2,87” x 7,28”) |
| Waga | 4 kg |
| Opcje montażu | Uchwyt ścienny |
Zasilanie
| Wejściowe | Obsługuje DC 9 ~ 36V (12/24V), obsługa włączania/wyłączania opóźnienia zapłonu |
| Złącze | 3-pinowa listwa zaciskowa (+,-,zapłon) |
| Pobór mocy (stan bezczynności) | 16,8 W |
| Pobór mocy (pełne obciążenie) | 21,5 W |
Dostępne sterowniki
| Microsoft Windows | Windows 10 IoT Enterprise |
| Linux | Linux Kernel 5.4 |
Certyfikacja
| CE/FCC klasa A, E24, UL/cUL 62368-1, MIL-STD-810G odporność na wibracje i wstrząsy |
