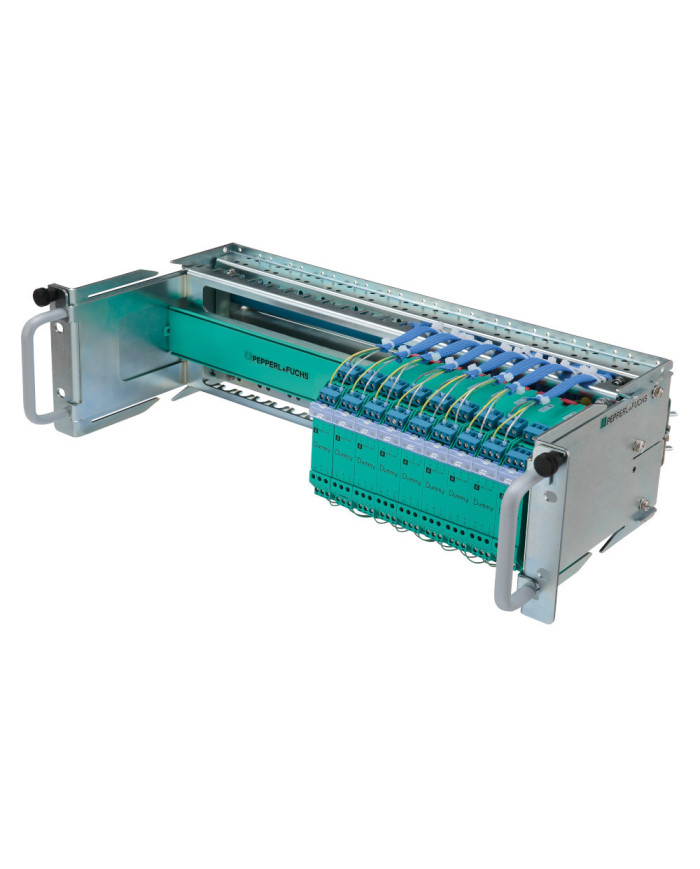

Stelaż rack K-RACK.2 KK.01-Y
Zapytaj o cenę
- Stelaż rack dla systemu typu K
- Zamiennik stelaża rack dla systemu typu E
- Maksymalnie 33 sloty na izolatory
- Krótka konstrukcja (głębokość montażowa 211 mm)
- Połączenie za pomocą zacisków śrubowych
- Możliwy montaż częściowy i łączony
- Pełne okablowanie zgodnie z wymaganiami klienta
- Umożliwia zachowanie prowadzenia przewodów w szafie sterowniczej
- Nie wymaga zmian konstrukcyjnych szafy sterowniczej
Opis
Szczegóły produktu
Stelaż rack dla izolatorów systemu typu K, który zastępuje stelaż kart typu E.
W obudowie można zamontować maksymalnie 33 izolatory. Moduły izolatorów montowane są na szynie montażowej DIN.
Izolatory mogą być zasilane za pośrednictwem zacisków śrubowych lub szyny zasilającej.
Komunikaty o błędach mogą być przekazywane do sterownika za pośrednictwem szyny zasilającej w celu ich analizy.
Sygnały są przesyłane do strony polowej i sterującej za pośrednictwem zacisków śrubowych.
Dane techniczne
Gniazda
| Zasilanie | maks. 2 | |
| Izolatory | maks. 33 |
Zasilanie
| Połączenie | zasilanie izolatorów za pośrednictwem zacisków śrubowych lub szyny zasilającej | |
| Napięcie znamionowe | 24 V DC, z uwzględnieniem napięcia znamionowego w użytych izolatorach | |
| Bezpieczniki | max. 4 A, z uwzględnieniem napięcia znamionowego w użytych izolatorach | |
| Redundancja | redundancja możliwa, zależy od zastosowanego modułu zasilania |
Zgodność z dyrektywami
| Kompatybilność elektromagnetyczna | |||||
|
|||||
| RoHS | |||||
|
|||||
Warunki środowiskowe
| Temperatura otoczenia | -20 … 60 °C (-4 … 140 °F) |
Parametry mechaniczne
| Przyłącza | |||||||||||
|
|||||||||||
| Przekrój przewodów | strona polowa: maks. 1,5 mm2 strona sterująca: maks. 1,5 mm2 wewnętrzne okablowanie sygnałowe: 0,25 mm2 zasilanie: maks. 1,5 mm2 |
||||||||||
| Materiał | |||||||||||
|
|||||||||||
| Waga | ok. 4 kg, bez modułów | ||||||||||

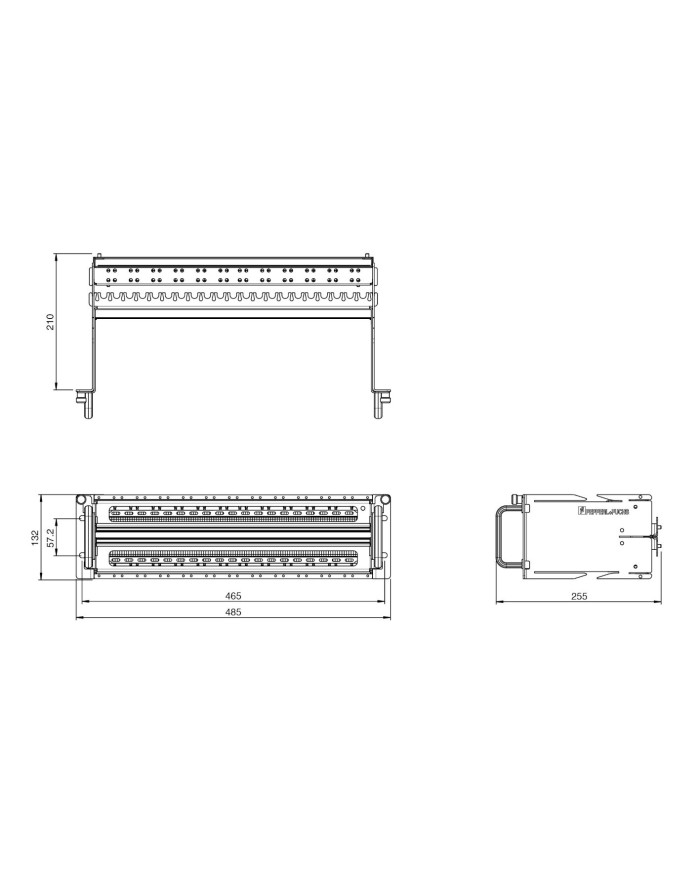

| Wymiary | 485 mm x 132 mm x 255 mm (S x W x G) | ||||||||||
|
|||||||||||
| Montaż | otwór 8 x 10 mm | ||||||||||
| Uziemienie | przez przednie mocowanie M8, przez boczne mocowanie po obu stronach M5 | ||||||||||
Informacje ogólne
| Informacje dodatkowe | Należy zapoznać się z certyfikatami, deklaracjami zgodności, instrukcjami obsługi i podręcznikami w stosownych przypadkach. Szczegółowe informacje znajdują się na stronie www.pepperl-fuchs.com. |
