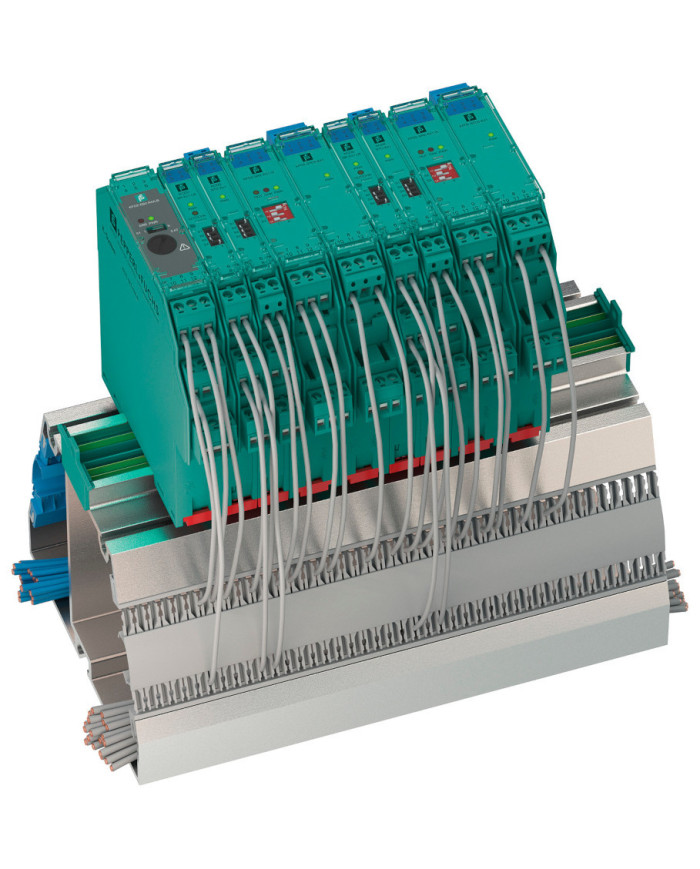

Szyna profilowa K-DUCT-BU-UPR-03
Zapytaj o cenę
Szyna profilowa z wkładką UPR-03, 3 przewody, grzebień do prowadzenia przewodów od strony pola, niebieska
- Listwa kablowa ze zintegrowaną szyną zasilającą UPR-03
- Bezpieczne i wyraźne rozdzielenie sygnałów bezpiecznych od niebezpiecznych
- Brak potrzeby stosowania dodatkowych prowadnic przewodów
- Dostarcza napięcie DC do wszystkich zamontowanych modułów systemu typu K
- Standardowa długość 1,8 m (5,8 stopy), łatwa do dostosowania do dostępnej przestrzeni
- Z zaślepkami UPR-E, osłoną i elementami montażowymi
Opis
Szczegóły produktu
Szyna profilowa może być wykorzystana do oszczędnego montażu modułów interfejsu oraz poprowadzenie odpowiedniego okablowania. Przewody systemowe i polowe, przeznaczone dla sygnałów bezpiecznych i niebezpiecznych, można łatwo poprowadzić w zintegrowanych kanałach kablowych. Dzięki temu nie są potrzebne dodatkowe prowadnice kablowe.
Najkorzystniej jest zapewnić zasilanie poszczególnych modułów przez szynę zasilającą UPR-03, która jest zintegrowana z systemem. Ponadto szyna zasilająca UPR-03 posiada jeden przewód do zbiorczego raportowania błędów.
Asymetryczna, segmentowana komora połączeń może być dostosowana do dostępnej przestrzeni poprzez obrót szyny profilowej. Należy pamiętać, że wkładkę szyny zasilającej również należy obrócić, a grzebienie kablowe o różnych kolorach zamienić.
W połączeniu z modułami systemu typu K szynę profilową można zamontować w strefie 2.
Dane techniczne
Parametry mechaniczne
| Przyłącza | 3 przewody | |||||||||||||
|
||||||||||||||
| Materiał | szyna profilowa: aluminium grzebień kablowy: tworzywo sztuczne |
|||||||||||||
| Waga | ok. 7,3 kg | |||||||||||||
| Wymiary | 130 x 115,8 x 1800 mm (5 x 4,56 x 71 cali) | |||||||||||||
|
||||||||||||||
Akcesoria
| Opis | dołączone akcesoria: - zaślepki UPR-E - osłona - elementy montażowe (nakrętki i elementy mocujące) |
