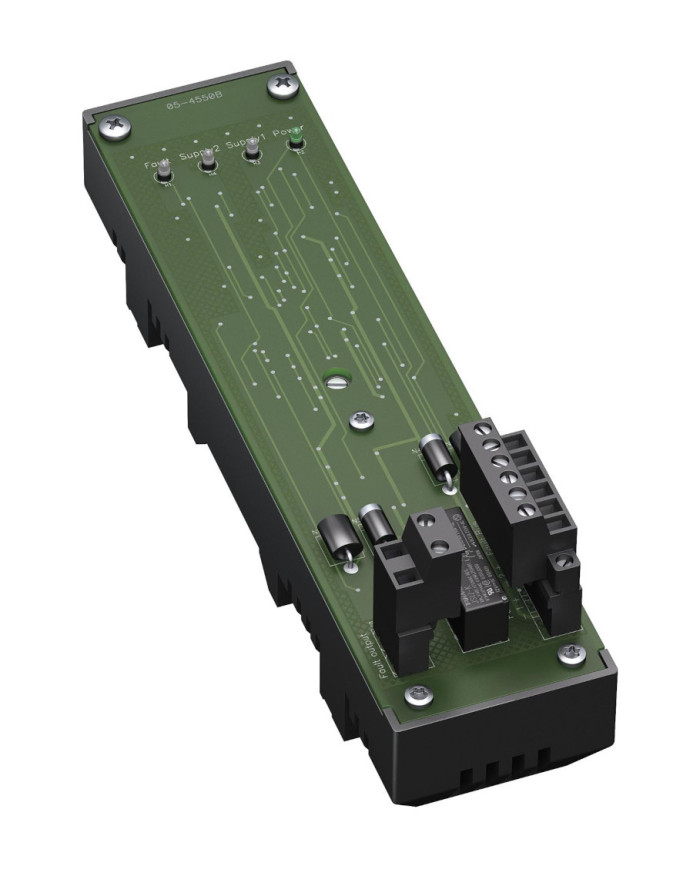

Płyta sygnalizacji usterek HiATB01-FAULT-01
Zapytaj o cenę
- Jednokanałowa
- Zasilanie 24 V DC
- Monitoruje do 16 płyt bazowych HiC
- Wyjście stykowe przekaźnika
- Diody LED wskazujące stan zasilania i wystąpienia błędu
Płyta sygnalizacji usterek została zaprojektowana do monitorowania maksymalnie 16 płyt bazowych systemu typu H.
Sygnał magistrali usterek może być podłączony w pętli (konfiguracja łańcuchowa) lub redundantnie w topologii gwiazdy.
Informacja o braku napięcia zasilającego jest dostępna dla systemu w postaci styku beznapięciowego.
Styk przekaźnika również sygnalizuje brak napięcia zasilającego na jednej z monitorowanych płyt bazowych.
Usterki okablowania po stronie polowej zostaną zgłoszone za pośrednictwem tego samego styku przekaźnika, o ile izolatory obsługują tę funkcję.
Płyta bazowa jest wyposażona w wytrzymałą obudowę z tworzywa sztucznego. Konstrukcja ta umożliwia szybką i niezawodną instalację w szafie sterowniczej na szynie DIN 35 mm zgodnie z normą EN 60715.
Dane techniczne
Zasilanie

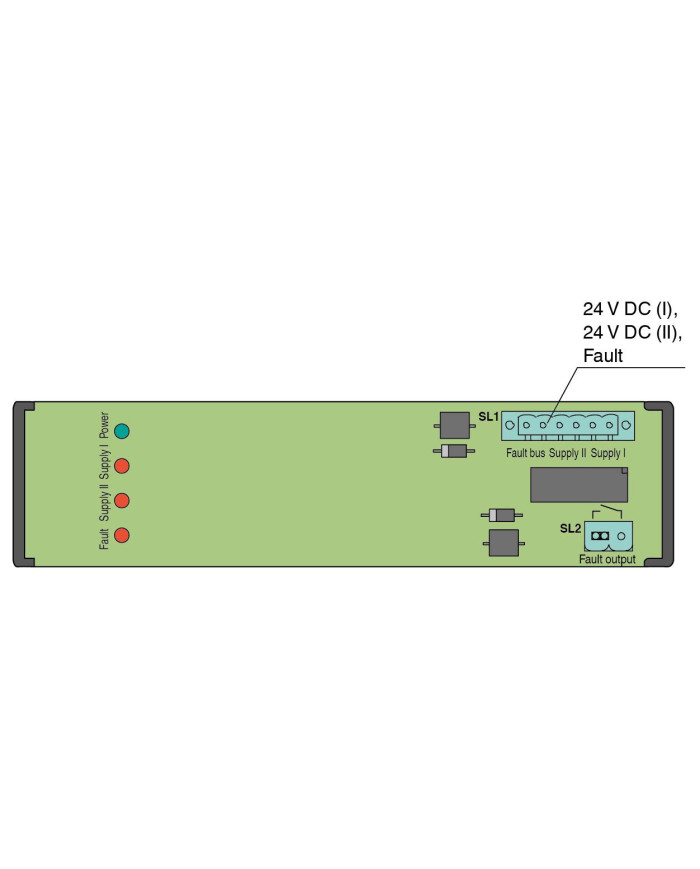

| Przyłącze | SL1: zaciski 3, 5(+); 4, 6(-) | |
| Napięcie znamionowe | Ur | 19.6 … 30 V DC |
| Tętnienie | ≤ 10 % | |
| Rozpraszanie mocy | ≤ 500 mW | |
| Ochrona przed odwrotną polaryzacją | tak |
Redundancja
| Zasilanie | Dostępna redundancja. Zasilanie jest odseparowane i monitorowane. |
Wyjście sygnalizacji błędu
| Połączenie | szyna błędów (Fault) : SL1: zaciski 1, 2 wyjście błędu : SL2: zaciski 1, 2 |
|
| Typ wyjścia | styk bezpotencjałowy | |
| Zachowanie przełącznika | brak błędu: styk przekaźnika zamknięty błąd zasilania: styk przekaźnika otwarty błąd modułu: styk przekaźnika otwarty |
|
| Obciążalność styków | 30 V DC, 1 A |
Wskaźniki/ustawienia
| Elementy wskaźnikowe | dioda LED Power (zasilanie), zielony LED dioda LED Supply I (brak zasilania I), czerwony LED dioda LED Supply II (brak zasilania II), czerwony LED dioda LED Fault (sygnał błędu), czerwony LED dioda LED miga: błąd modułu/błąd zasilania na płycie bazowej |
Zgodność z dyrektywami
| Kompatybilność elektromagnetyczna | |||||
|
|||||
Zgodność
| Kompatybilność elektromagnetyczna | NE 21:2017 Szczegółowe informacje zawiera opis systemu. |
|
| Stopień ochrony | IEC 60529:2001 |
Warunki środowiskowe
| Temperatura otoczenia | -20 … 60 °C (-4 … 140 °F) | |
| Temperatura przechowywania | -40 … 70 °C (-40 … 158 °F) |
Parametry mechaniczne
| Stopień ochrony | IP20 | ||||||||||
| Przyłącza | |||||||||||
|
|||||||||||
| Przekrój przewodu | zaciski śrubowe: 0,2 … 2,5 mm2 (24 … 12 AWG) | ||||||||||
| Materiał | obudowa: poliwęglan, w 10 % wzmocniony włóknami szklanymi | ||||||||||
| Waga | ok. 165 g | ||||||||||
| Wymiary | 50 x 200 x 63 mm (1,97 x 7,9 x 2,48 cale) (S x W x G) | ||||||||||
|
|||||||||||
| Montaż | na szynie montażowej DIN 35 mm zgodnie z EN 60715:2001 | ||||||||||
Informacje ogólne
| Informacje dodatkowe | Należy zapoznać się z certyfikatami, deklaracjami zgodności, instrukcjami obsługi i podręcznikami w stosownych przypadkach. Szczegółowe informacje znajdują się na stronie www.pepperl-fuchs.com. |
