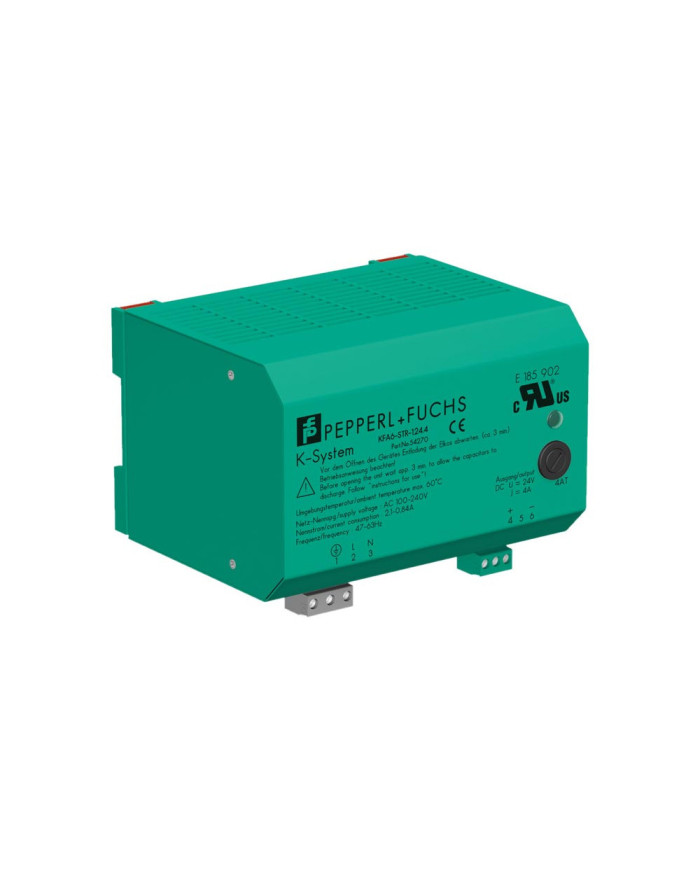

Zasilacz KFA6-STR-1.24.4
Zapytaj o cenę
Zasilacz elektryczny; wyjmowane zaciski; napięcie zasilania 92 V … 265 V AC; napięcie wyjściowe 24 V DC, 4 A; przystosowany do zasilania z szyny zasilającej
- Zasilanie 115/230 V AC
- Wyjście 24 V DC, 4 A
- Wyjście zabezpieczone bezpiecznikiem
- Podłączenie do szyny zasilającej
Opis
Szczegóły produktu
Stabilizowany zasilacz zapewnia 24 V DC przy natężeniu 4 A. Posiada wyjmowane zaciski, diodę LED sygnalizującą usterkę oraz może być zamontowany bezpośrednio na szynie zasilającej.
Wyposażony jest w wymienny bezpiecznik i diodę LED, która świeci na zielono, sygnalizując prawidłowe działanie, lub miga na czerwono w przypadku wystąpienia usterki.
Uwaga: Nieprzestrzeganie instrukcji bezpieczeństwa (np. dotykanie gorących elementów przy otwartym urządzeniu, nieprawidłowa obsługa) może być niezwykle niebezpieczne.
Przekroczenie wartości podanych w danych technicznych wiąże się z ryzykiem przegrzania. Może to spowodować zakłócenia w działaniu zasilacza oraz wpłynąć negatywnie na jego bezpieczeństwo elektryczne.
Przed rozpoczęciem montażu lub konserwacji odłącz zasilanie sieciowe. Nie podłączaj ani nie odłączaj urządzenia pod napięciem!
Dane techniczne
Zasilanie
| Przyłącze | zaciski 1(PE), 2 (L1), 3 (N) | |
| Napięcie znamionowe | Ur | 92 … 265 V AC, 47 … 63 Hz |
| Prąd znamionowy | Ir | 2,1 … 0.84 A |
| Bezpieczniki | zapasowy bezpiecznik: charakterystyka B: 16 A charakterystyka B: 10 A charakterystyka C: 6 A |
|
| Czas przełączenia w przypadku awarii | > 75 ms / 230 V AC; 5 ms / 115 V AC |
Wyjście

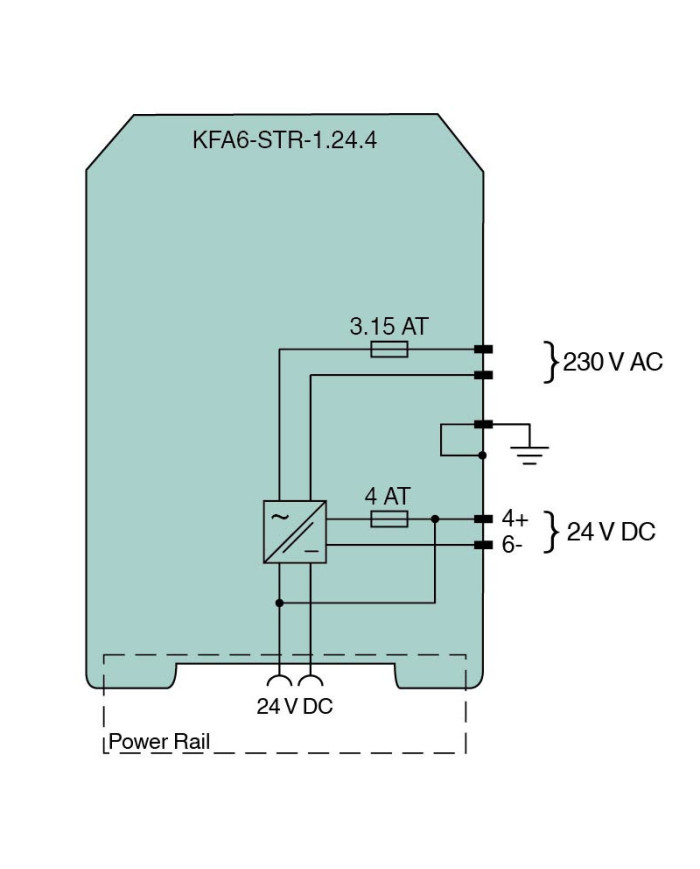

| Podłączenie | zaciski 4+, 6- | |
| Prąd | 0 … 4 A, ograniczenie szyny zasilającej bezpiecznikiem 4 AT, elektroniczne ograniczenie typowo 4,6 A | |
| Prąd wyjściowy | maks. 4 A | |
| Napięcie wyjściowe | 24 V DC | |
| Tętnienie | < 100 mVss | |
| Sprawność | typowo 87 % | |
| Ograniczenie napięcia | < 28 V DC |
Izolacja galwaniczna
| Zasilanie/Wyjście | izolacja zaprojektowana dla napięcia 253 V AC |
Wskaźniki/ustawienia
| Elementy wskaźnikowe | diody LED | |
| Oznakowanie | miejsce do oznakowania z przodu |
Zgodność z dyrektywami
| Kompatybilność elektromagnetyczna | |||||
|
|||||
| Niskie napięcie | |||||
|
|||||
Zgodność
| Stopień ochrony | IEC 60529:2001 |
Warunki środowiskowe
| Temperatura otoczenia | -20 … 60 °C (-4 … 140 °F) |
Parametry mechaniczne
| Stopień ochrony | IP20 | ||||||||||
| Przyłącze | listwa zaciskowa | ||||||||||
| Przekrój żyły | maks. 2 x 2,5 mm2 | ||||||||||
| Waga | ok. 800 g | ||||||||||
| Wymiary | 140 x 101 x 114 mm (5,5 x 4,0 x 4,5 cale) (S x W x G) | ||||||||||
|
|||||||||||
| Montaż | na szynie montażowej DIN 35 mm zgodnie z EN 60715:2001 | ||||||||||
Informacje ogólne
| Informacje dodatkowe | Należy zapoznać się z certyfikatami, deklaracjami zgodności, instrukcjami obsługi i podręcznikami w stosownych przypadkach. Szczegółowe informacje znajdują się na stronie www.pepperl-fuchs.com. |
