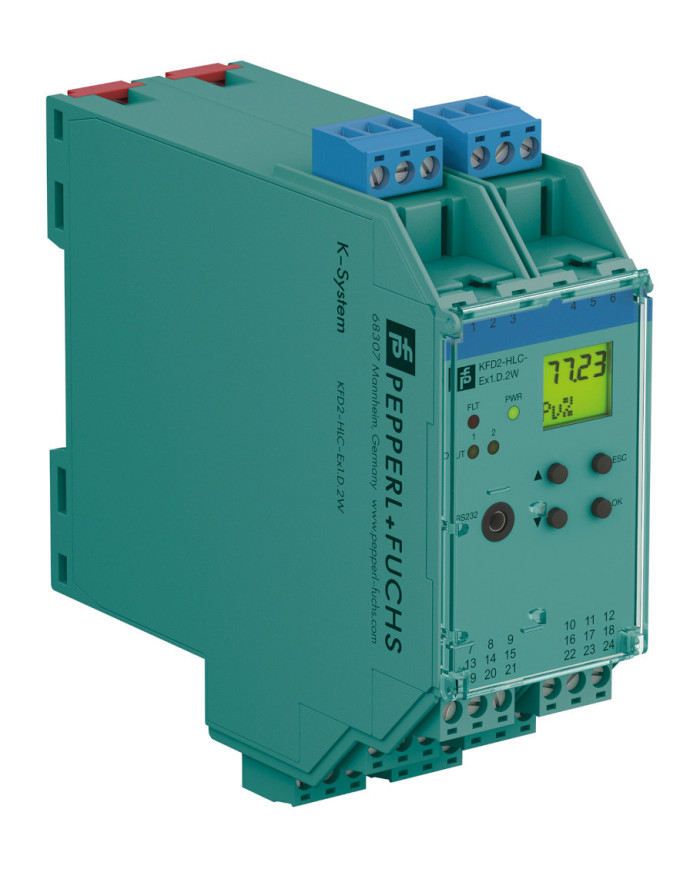

Konwerter sygnału HART KFD2-HLC-Ex1.D.2W
Zapytaj o cenę
- Jednokanałowa bariera izolacyjna
- Zasilanie 24 V DC (szyna zasilająca)
- Wejście urządzenia polowego HART z zasilaniem przetwornika
- Możliwość wykorzystania jako rozdzielacz sygnału (1 wejście i kilka wyjść)
- 2 wyjścia przekaźnikowe (styki przełączne)
- 3 wyjścia analogowe 4 mA … 20 mA
- Wyjście z trybem source i sink
- Konfiguracja za pomocą przycisków
Opis
Szczegóły produktu
Ta izolowana bariera jest stosowana w aplikacjach związanych z bezpieczną pracą w strefach zagrożonych wybuchem. Jest to konwerter pętli HART, który zapewnia zasilanie przetwornikom lub może być podłączony równolegle do istniejących pętli HART.
Urządzenie może analizować do czterech zmiennych HART (PV, SV, TV, QV). Z tych czterech zmiennych HART, dane zawarte w dowolnych trzech z nich mogą być konwertowane na trzy różne sygnały prądowe 4 mA … 20 mA. Sygnały te mogą być podłączone do urządzeń wyświetlających lub wejść analogowych w systemie sterowania procesem / systemie kontrolnym.
Oprócz wyjść prądowych, dostępne są dwa styki przełączające typu C, które można zaprogramować tak, aby działały przy wartościach wyzwalających pochodzących ze zmiennych HART.
Barierę można łatwo zaprogramować za pomocą przycisków umieszczonych z przodu urządzenia lub za pomocą oprogramowania konfiguracyjnego PACTware.
Więcej informacji można znaleźć w instrukcji obsługi oraz na stronie www.pepperl-fuchs.com.
Dane techniczne
Parametry ogólne
| Typ sygnału | Wejście analogowe |
Zasilanie
| Przyłącze | szyna zasilająca lub zaciski 23+, 24- | |
| Napięcie znamionowe | Ur | 19 … 30 V DC |
| Prąd znamionowy | Ir | ok. 130 mA przy 24 V DC |
| Rozpraszanie mocy | 2,5 W | |
| Pobór mocy | 3,1 W |
Kanały sygnałowe HART (iskrobezpieczne)
| Zgodność | Wejście urządzenia polowego HART (wersje od 5 do 7) |
Interfejs
| Interfejs programowania | gniazdo programistyczne |
Wejście
| Strona połączeń | strona polowa | |
| Połączenie | zaciski 1, 2, 3, 4, 5, 6 | |
| Napięcie przerwanego obwodu/prąd zwarcia | typowo 24 V / 28 mA | |
| Rezystancja na wejściu | 250 Ω, 5 % (zaciski 2, 3 i z mostkiem na 5, 6) | |
| Dostępne napięcie | ≥ 15,5 V przy 20 mA, zabezpieczone przed zwarciem |
Wyjście
| Strona połączeń | strona sterowania | ||||||||||||||||

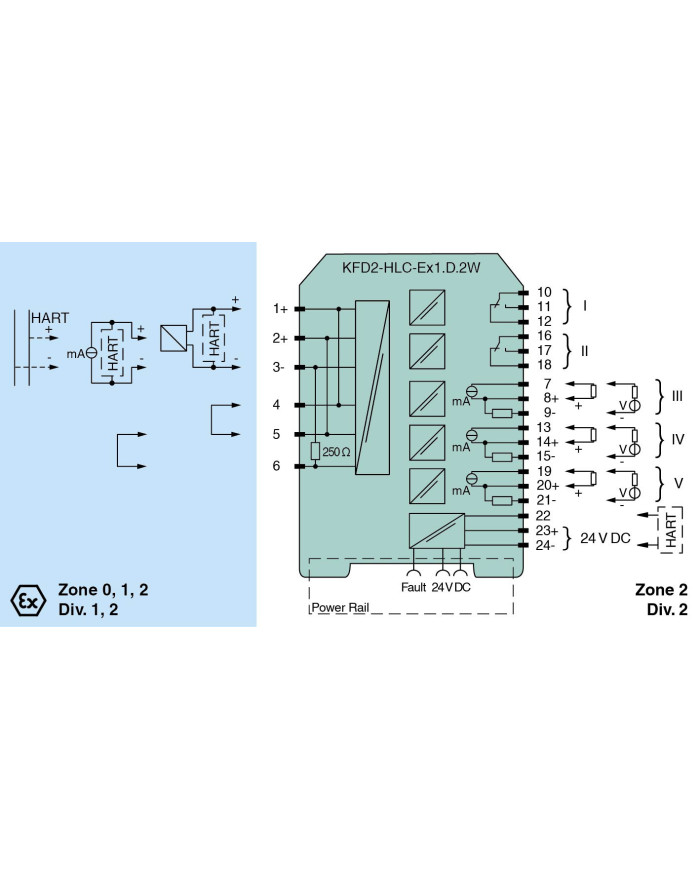

| Połączenie | wyjście I: zaciski 10, 11, 12, wyjście II: zaciski 16, 17, 18 wyjście III: zaciski 7, 8, 9, wyjście IV: zaciski 13, 14, 15, wyjście V: zaciski 19, 20, 21 |
||||||||||||||||
| Wyjście I, II | |||||||||||||||||
|
|||||||||||||||||
| Wyjście III, IV, V | |||||||||||||||||
|
|||||||||||||||||
| Inne wyjścia | Komunikator HART na zaciskach 22, 24 | ||||||||||||||||
| Komunikat o błędzie grupowym | szyna zasilająca i dioda LED czerwona | ||||||||||||||||
Charakterystyka transferu
| Wyjście III, IV, V | ||||||||||||||
|
||||||||||||||
| Przekaźnik | programowalny zarówno dla błędu, jak i wartości trip (z kierunkiem, histerezą i opóźnieniem) | |||||||||||||
Izolacja galwaniczna
| Wyjście I/II | izolacja funkcyjna zgodnie z IEC 62103, napięcie znamionowe izolacji 250 Veff | |
| Wyjście I, II/inne obwody | wzmocniona izolacja zgodnie z IEC 62103, napięcie znamionowe izolacji 300 Vrms | |
| Wyjście III/IV/V/zasilanie | izolacja funkcyjna zgodnie z IEC 62103, napięcie znamionowe izolacji 50 Veff |
Wskaźniki/ustawienia
| Elementy wskaźnikowe | diody LED, wyświetlacz | |
| Elementy sterujące | panel sterowania | |
| Konfiguracja | za pomocą przycisków funkcyjnych za pomocą PACTware |
|
| Oznakowanie | miejsce do oznakowania z przodu |
Zgodność z dyrektywami
| Kompatybilność elektromagnetyczna | |||||
|
|||||
| Niskie napięcie | |||||
|
|||||
Zgodność
| Kompatybilność elektromagnetyczna | NE 21:2006 | |
| Stopień ochrony | IEC 60529:2001 |
Warunki środowiskowe
| Temperatura otoczenia | -20 … 60 °C (-4 … 140 °F) |
Parametry mechaniczne
| Stopień ochrony | IP20 | ||||||||||
| Przyłącze | zaciski śrubowe | ||||||||||
| Waga | 300 g | ||||||||||
| Wymiary | 40 x 119 x 115 mm (1,6 x 4,7 x 4,5 cali) (S x W x G), obudowa typ C2 | ||||||||||
|
|||||||||||
| Montaż | na szynie montażowej DIN 35 mm zgodnie z EN 60715:2001 | ||||||||||
Dane dla zastosowań w strefach zagrożonych wybuchem
| Certyfikat badania zgodności typu UE | BASEEFA 07 ATEX 0174 | ||||||||||||||||||||||
|
|||||||||||||||||||||||
| Zasilanie | |||||||||||||||||||||||
|
|||||||||||||||||||||||
| Wyposażenie | zaciski 1, 4/3 (z mostkiem między zaciskami 4 i 5) | ||||||||||||||||||||||
|
|||||||||||||||||||||||
| Wyposażenie | zaciski 2, 5/3 | ||||||||||||||||||||||
|
|||||||||||||||||||||||
| Wyjście I, II | zaciski 10, 11, 12; 16, 17, 18, nieiskrobezpieczne | ||||||||||||||||||||||
|
|||||||||||||||||||||||
| Wyjście III, IV, V | zaciski 7, 8, 9; 13, 14, 15; 19, 20, 21, nieiskrobezpieczne | ||||||||||||||||||||||
|
|||||||||||||||||||||||
| Certyfikat | PF 07 CERT 1141 X | ||||||||||||||||||||||
|
|||||||||||||||||||||||
| Izolacja galwaniczna | |||||||||||||||||||||||
|
|||||||||||||||||||||||
| Zgodność z dyrektywami | |||||||||||||||||||||||
|
|||||||||||||||||||||||
Zezwolenia międzynarodowe
| Certyfikat FM | ||||||||
|
||||||||
| Zatwierdzenie IECEx | ||||||||
|
||||||||
Informacje ogólne
| Informacje dodatkowe | Należy zapoznać się z certyfikatami, deklaracjami zgodności, instrukcjami obsługi i podręcznikami w stosownych przypadkach. Szczegółowe informacje znajdują się na stronie www.pepperl-fuchs.com. |
