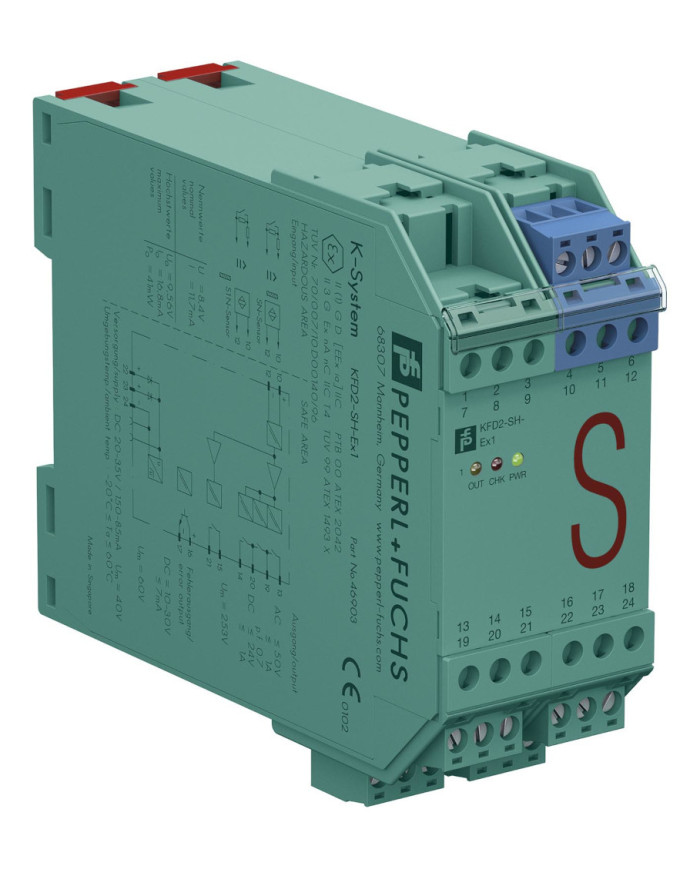

Separator sygnałów binarnych KFD2-SH-Ex1
Separator sygnałów binarnych KFD2-SH-Ex1
Separator sygnałów binarnych KFD2-SH-Ex1
Separator sygnałów binarnych KFD2-SH-Ex1

Separator sygnałów binarnych KFD2-SH-Ex1

Zapytaj o cenę

  • Jednokanałowa bariera izolacyjna
  • Zasilanie 24 V DC (szyna zasilająca)
  • Wejście dla zatwierdzonych styków bezpotencjałowych lub czujników SN/S1N
  • Wyjście styku przekaźnikowego
  • Wyjście sygnalizacji błędu
  • Wykrywanie uszkodzeń linii (LFD)
  • Do poziomu SIL 3 zgodnie z IEC/EN 61508
  • Do poziomu PL d zgodnie z EN/ISO 13849

Załączniki:
KFD2-SH-Ex1 Karta katalogowa
KFD2-SH-Ex1 Deklaracja zgodności EU

Opis

Ta izolowana bariera jest stosowana w aplikacjach związanych z bezpieczną pracą w strefach zagrożonych wybuchem.
Urządzenie przesyła sygnały cyfrowe (czujniki zbliżeniowe SN/S1N lub zatwierdzone styki bezpotencjałowe) z obszaru niebezpiecznego do bezpiecznego.

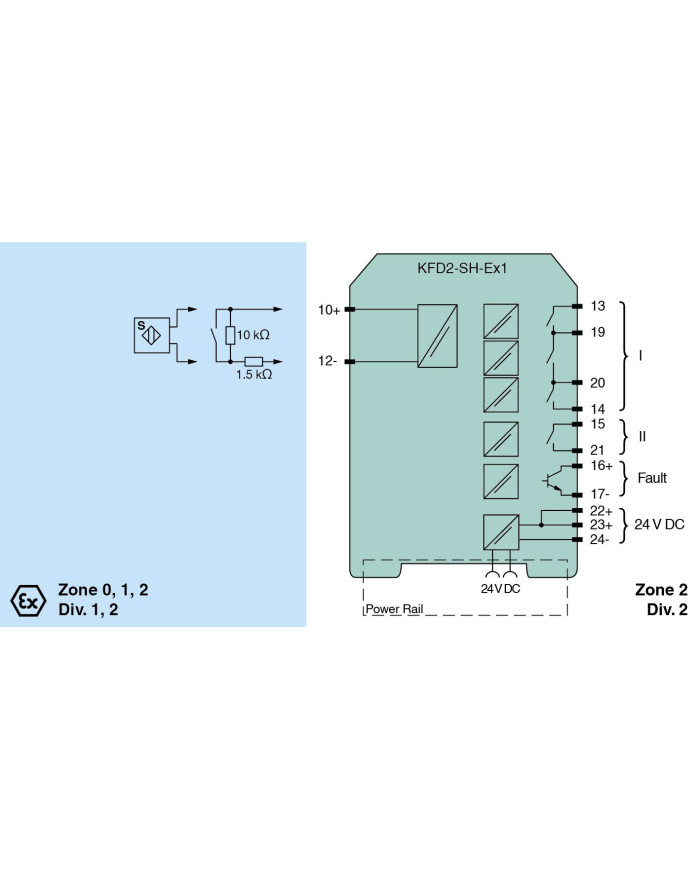

Wejście steruje jednym wyjściem przekaźnikowym z trzema stykami NO (jedno wyjście jest połączone szeregowo z obydwoma przekaźnikami wyjściowymi w ramach funkcji bezpieczeństwa), jednym wyjściem przekaźnikowym z jednym stykiem NO oraz jednym pasywnym wyjściem tranzystorowym.
W odróżnieniu od czujnika zbliżeniowego serii SN/S1N styk mechaniczny, oprócz rezystora 1,5 kΩ podłączonego szeregowo, wymaga dodatkowo umieszczenia rezystora 10 kΩ na obwodzie styku.
Przerwy w przewodach (LB) i zwarcia (SC) w obwodzie sterowania są monitorowane w sposób ciągły.
W przypadku wystąpienia błędu, wyjście wskazujące błąd zostaje zasilone, a wyjścia I i II zostają odłączone od zasilania.
W aplikacjach bezpieczeństwa do poziomu SIL 3 należy używać wyjścia I. W aplikacjach bezpieczeństwa do poziomu SIL 2 mogą być używane wyjścia I i II.

Dane techniczne

Parametry ogólne

Typ sygnału Wejście cyfrowe

Parametry związane z bezpieczeństwem funkcjonalnym

Poziom nienaruszalności bezpieczeństwa (SIL) SIL 3
Zdolność systematyczna (SC) SC 3
Poziom bezpieczeństwa (PL) PL d

Zasilanie

Przyłącze szyna zasilająca lub zaciski 22+, 23+, 24-
Napięcie znamionowe Ur 20 … 35 V DC
Tętnienie ≤ 10 %
Prąd znamionowy Ir ≤ 130 mA
Rozpraszanie mocy 2,1 W
Pobór mocy maks. 2,3 W

Wejście

Strona połączeń strona polowa
Połączenie zaciski 10+, 12-
Napięcie przerwanego obwodu/prąd zwarcia ok. 8,4 V DC / ok. 11,7 mA
Rezystancja przewodów ≤ 50 Ω, w strefach zagrożonych wybuchem należy uwzględnić pojemności i indukcyjności przewodów
Punkt przełączania
Przekaźnik odłączony od zasilania I < 2,1 mA i I > 5,9 mA
Przekaźnik zasilony 2,8 mA < I < 5,3 mA
Opóźnienie odpowiedzi ≤ 1 ms

Wyjście

Strona połączeń strona sterowania
Połączenie wyjście I: zaciski 13, 14; wyjście II: zaciski 15, 21; wyjście III: zaciski 16+, 17-
Wyjście I przekaźnik, sygnał
Obciążalność styków 50 V AC/1 A/cos φ > 0,7; 24 V DC/1 A obciążenie rezystancyjne
Trwałość mechaniczna 50 x 106 cykli przełączania
Wyjście II przekaźnik, sygnał
Obciążalność styków 50 V AC/1 A/cos φ > 0,7; 24 V DC/1 A obciążenie rezystancyjne
Trwałość mechaniczna 50 x 106 cykli przełączania
Wyjście III wyjście elektroniczne, pasywne, sygnał błędu
Napięcie znamionowe 10 … 30 V DC
Poziom sygnału sygnał 1: (L+) -2,5 V (7 mA, zabezpieczony przed zwarciem) / sygnał 0: wyłączone wyjście
(prąd upływu ≤ 10 µA)

Charakterystyka transferu

Częstotliwość przełączania 5 Hz

Izolacja galwaniczna

Wyjście/zasilanie wzmocniona izolacja zgodnie z IEC/EN 61010-1, napięcie znamionowe izolacji 300 Veff
Wyjścia wzajemne I, II, III podstawowa izolacja zgodnie z IEC/EN 61010-1, napięcie znamionowe izolacji 50 Veff

Wskaźniki/ustawienia

Elementy wskaźnikowe diody LED
Oznakowanie miejsce do oznakowania z przodu

Zgodność z dyrektywami

Kompatybilność elektromagnetyczna
Dyrektywa 2014/30/UE EN 61326-1:2013 (obiekty przemysłowe)
Dyrektywa Maszynowa
Dyrektywa 2006/42/UE EN/ISO 13849-1:2015

Zgodność

Kompatybilność elektromagnetyczna NE 21:2017, EN 61326-3-1:2017
Stopień ochrony IEC 60529:2001
Bezpieczeństwo IEC/EN 61508:2010

Warunki środowiskowe

Temperatura otoczenia -20 … 60 °C (-4 … 140 °F)

Parametry mechaniczne

Stopień ochrony IP20
Przyłącze zaciski śrubowe
Waga ok. 280 g
Wymiary 40 x 107 x 115 mm (1,6 x 4,2 x 4,5 cale) (S x W x G), obudowa typu C1
Montaż na szynie montażowej DIN 35 mm zgodnie z EN 60715:2001

Dane dla zastosowań w strefach zagrożonych wybuchem

Certyfikat zgodności typu UE PTB 00 ATEX 2042
Oznakowanie II (1)G [Ex ia Ga] IIC
II (1)D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] I
Wejście Ex ia
Napięcie Uo 9,56 V
Prąd Io 16,8 mA
Moc Po 41 mW (charakterystyka liniowa)
Zasilanie
Maksymalne bezpieczne napięcie Um 40 V AC/DC (Uwaga! Napięcie znamionowe może być niższe.)
Wyjście
Maksymalne bezpieczne napięcie Um wyjście I/wyjście II: 253 V AC/DC (Uwaga! Um nie jest napięciem znamionowym.)
wyjście III: 60 V AC/DC (Uwaga! Um nie jest napięciem znamionowym.)
Certyfikat TÜV 99 ATEX 1493 X
Oznakowanie II 3G Ex ec nC IIC T4 Gc
Izolacja galwaniczna
Wejście/Wyjście bezpieczna izolacja elektryczna zgodnie z IEC/EN 60079-11, wartość szczytowa napięcia 375 V
Wejście/zasilanie bezpieczna izolacja elektryczna zgodnie z IEC/EN 60079-11, wartość szczytowa napięcia 375 V
Zgodność z dyrektywami
Dyrektywa 2014/34/UE EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN IEC 60079-15:2019

Zezwolenia międzynarodowe

Certyfikat FM
Schemat kontrolny 116-0158
Zatwierdzenie IECEx
Certyfikat IECEx IECEx TUN 19.0013X
Oznakowanie IECEx Ex ec nC IIC T4 Gc

Informacje ogólne

Informacje dodatkowe Należy zapoznać się z certyfikatami, deklaracjami zgodności, instrukcjami obsługi i podręcznikami w stosownych przypadkach. Szczegółowe informacje znajdują się na stronie www.pepperl-fuchs.com.
