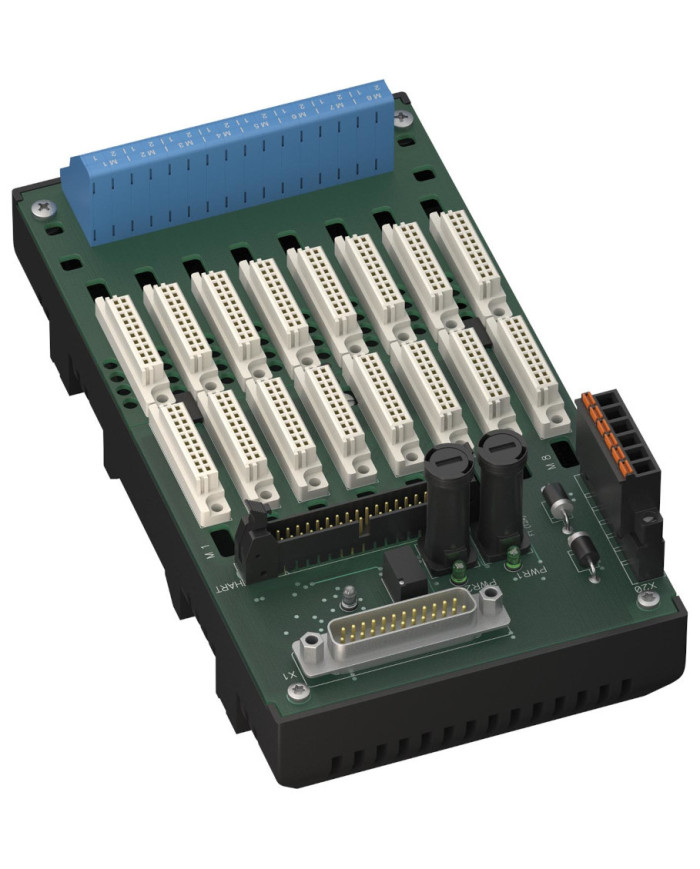

Płyta bazowa HiCTB08-FBM-RSC-SP-IO08-Y1
Zapytaj o cenę
Płyta systemowa dla serii Schneider, Foxboro FBM - Dla 8 modułów - Dla 8 kanałowych kart: FBM201/214(b)/216(b) (AI), FBM215/218/237 (AO), FBM204/205 (AO/AI), FBM244 (AI/AO), FBM247/248 (UIO) - Zasilanie 24 V DC - Zalecane moduły: HiC2025(A) (AI), HiC2031 (AO), HiC2081 (TI), HiC2831R5 (DI), HiC2883 (DO), HiC2441 (UIO) - Strefa zagrożenia wybuchem: zaciski sprężynowe, niebieskie - Obszar bezpieczny: złącze Sub-D (męskie), 25 pinowe
Opis
Szczegóły produktu

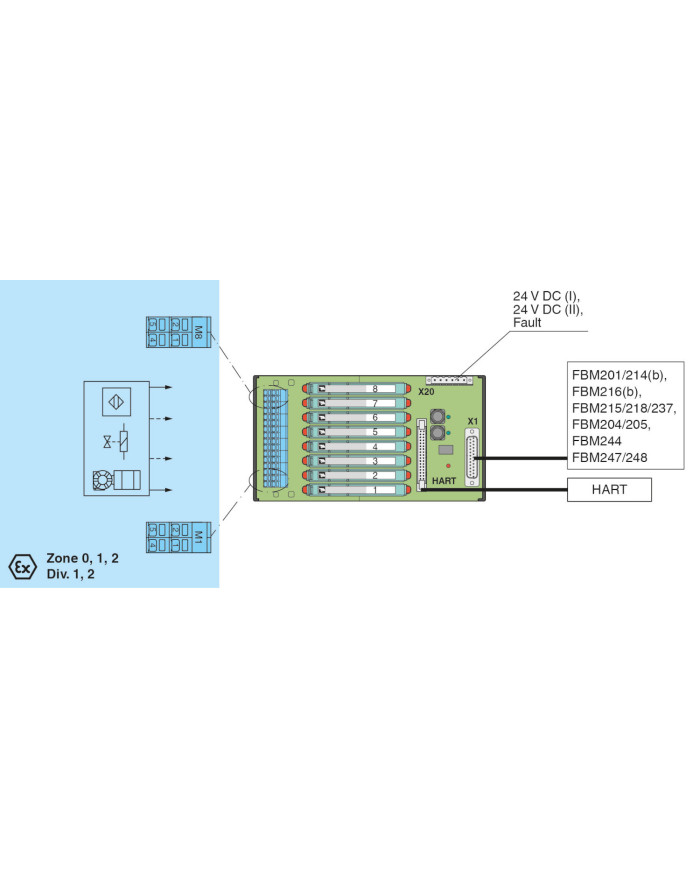

Funkcje płyty bazowej i rozkład pinów złącza są dokładnie dopasowane do wymagań systemu Foxboro FBM.
Sygnał jest przekazywany do systemu sterowania procesami za pomocą złącza systemowego.
Połączenie z oddzielną płytą komunikacji HART realizowane jest za pomocą przewodu HART.
Informacja o braku napięcia zasilającego izolatory jest dostępna dla systemu w postaci styku beznapięciowego.
Płyta bazowa posiada wytrzymałą obudowę z tworzywa sztucznego wzmocnionego włóknem szklanym.
Płyta bazowa jest montowana w szafie sterowniczej na szynie montażowej DIN 35 mm zgodnie z normą EN 60175.
Dane techniczne
Zasilanie
| Przyłącze | X20: zaciski 3, 5(+); 4, 6(-) | |
| Napięcie znamionowe | 24 V DC, z uwzględnieniem napięcia znamionowego w użytych izolatorach | |
| Spadek napięcia | 0,9 V, należy uwzględnić spadek napięcia na diodzie szeregowej na płycie bazowej | |
| Tętnienie | ≤ 10 % | |
| Bezpieczniki | 2 A, w każdym przypadku dla 8 modułów | |
| Rozpraszanie mocy | ≤ 500 mW, bez modułów | |
| Ochrona przed odwrotną polaryzacją | tak |
Redundancja
| Zasilanie | Dostępna redundancja. Zasilanie izolatorów jest odseparowane, monitorowane i zabezpieczone bezpiecznikiem. |
Wyjście sygnalizacji błędów
| Przyłącze | X20: zaciski 1, 2 | |
| Typ wyjścia | styk bezpotencjałowy | |
| Zachowanie przekaźnika | brak błędu: styk przekaźnika zamknięty błąd zasilania: styk przekaźnika otwarty |
|
| Obciążalność styku | 30 V DC, 1 A |
Wskaźniki/ustawienia
| Elementy wskaźnikowe | dioda LED PWR1 (zasilanie płyty bazowej), zielony LED dioda LED PWR2 (zasilanie płyty bazowej), zielony LED dioda LED FAULT (sygnalizacja błędu), czerwony LED dioda LED miga: błąd zasilania |
Zgodność z dyrektywami
| Kompatybilność elektromagnetyczna | |||||
|
|||||
Zgodność
| Kompatybilność elektromagnetyczna | NE 21:2017 Więcej informacji można znaleźć w opisie systemu. |
|
| Stopień ochrony | IEC 60529:2001 |
Warunki środowiskowe
| Temperatura otoczenia | -20 … 60 °C (-4 … 140 °F) | |
| Temperatura przechowywania | -40 … 70 °C (-40 … 158 °F) |
Parametry mechaniczne
| Stopień ochrony | IP20 | |||||||||||||
| Połączenie | ||||||||||||||
|
||||||||||||||
| Przekrój przewodu | 0,25 … 1,5 mm2 (24 … 16 AWG) | |||||||||||||
| Materiał | obudowa: poliwęglan, wzmocniony 10% włóknem szklanym | |||||||||||||
| Waga | ok. 355 g | |||||||||||||
| Wymiary | 108 x 200 x 163 mm (4,25 x 7,9 x 6,42 cali) (S x W x G), głębokość wraz z zespołem modułu | |||||||||||||
|
||||||||||||||
| Montaż | na szynie montażowej DIN 35 mm zgodnie z EN 60715:2001 | |||||||||||||
Dane dla zastosowań w strefach zagrożonych wybuchem
| Certyfikat zgodności typu UE | CESI 06 ATEX 022 | ||||
|
|||||
| Strefa bezpieczna | |||||
|
|||||
| Izolacja galwaniczna | |||||
|
|||||
| Zgodność z dyrektywami | |||||
|
|||||
Zezwolenia międzynarodowe
| Certyfikat UL | E106378 | |||||||
|
||||||||
| Zatwierdzenie IECEx | ||||||||
|
||||||||
Informacje ogólne
| Informacje dodatkowe | Należy zapoznać się z certyfikatami, deklaracjami zgodności, instrukcjami obsługi i podręcznikami w stosownych przypadkach. Szczegółowe informacje znajdują się na stronie www.pepperl-fuchs.com. |
