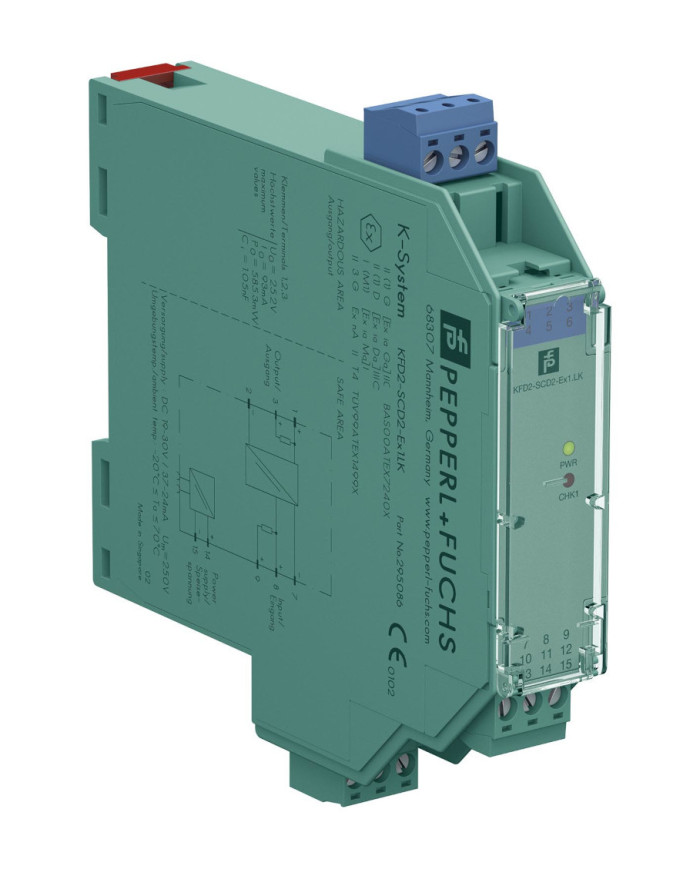

Separator sterujący SMART KFD2-SCD2-Ex1.LK
Zapytaj o cenę
- Jednokanałowa bariera izolacyjna
- Zasilanie 24 V DC (szyna zasilająca)
- Prąd wyjściowy do obciążenia 650 Ω
- HART-IP i pozycjoner zaworu
- Detekcja przerwania linii (LFD)
- Dokładność 0,1 %
- Do SIL 2 (SC 3) wg IEC/EN 61508
Opis
Szczegóły produktu
Ta izolowana bariera jest stosowana w aplikacjach związanych z bezpieczną pracą w strefach zagrożonych wybuchem.
Urządzenie steruje przetwornikami SMART I/P, zaworami elektrycznymi i pozycjonerami w obszarach niebezpiecznych.
Sygnały cyfrowe są nakładane na wartości analogowe po stronie pola lub po stronie sterowania i są przesyłane dwukierunkowo.

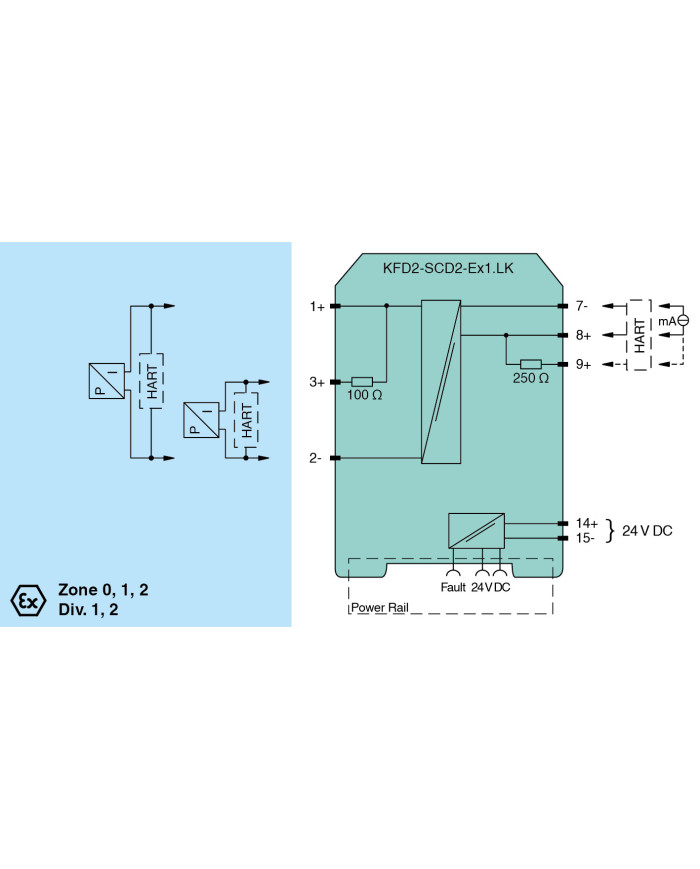

Prąd przesyłany przez przetwornicę DC/DC jest powtarzany na zaciskach 1 i 2. Zaciski 2 i 3 są wykorzystywane, gdy nie jest wymagane wykrywanie zwarcia.
Przerwany lub zwarty obwód polowy powoduje wysoką impedancję po stronie sterowania, co pozwala systemowi sterowania na monitorowanie stanów alarmowych.
Jeśli rezystancja komunikacji HART w pętli jest zbyt niska, można wykorzystać wewnętrzny rezystor.
Gniazda testowe do podłączenia komunikatorów HART są zintegrowane z zaciskami urządzenia.
Uszkodzenie jest sygnalizowane diodami LED oraz oddzielnym zbiorczym komunikatem o błędzie.
Dane techniczne
Parametry ogólne
| Typ sygnału | Wyjście analogowe |
Parametry związane z bezpieczeństwem funkcjonalnym
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 2 | |
| Zdolność systematyczna (SC) | SC 3 |
Zasilanie
| Połączenie | Szyna zasilania lub zaciski 14+, 15- | |
| Napięcie znamionowe | Ur | 19 … 30 V DC |
| Tętnienie | ≤ 10 % | |
| Prąd znamionowy | Ir | ≤ 30 mA przy 24 V |
| Rozpraszanie mocy | ≤ 600 mW przy 20 mA i obciążeniu 500 Ω | |
| Pobór mocy | ≤ 700 mW |
Wejście
| Strona połączenia | strona sterowania | |
| Połączenie | zaciski 7-, 8+, (9+) | |
| Sygnał wejściowy | 4 … 20 mA, ograniczony do ok. 30 mA | |
| Napięcie wejściowe | otwarta pętla napięcia systemu sterowania ≤ 30 V | |
| Spadek napięcia | ok. 6 V przy 20 mA | |
| Rezystancja wejściowa | otwarcie obwodu w okablowaniu polowym: > 100 kΩ okablowanie polowe < 50 Ω : > 100 kΩ przy użyciu zacisków 1 i 2 |
Wyjście
| Strona połączeniowa | strona polowa | |
| Połączenie | zaciski 1+, 2- zaciski 3+, 2- (bez detekcji zwarcia) |
|
| Napięcie | ≥ 13 V przy 20 mA | |
| Prąd | 4 … 20 mA | |
| Obciążenie | 100 … 650 Ω, dla zacisków 1, 2 0 … 550 Ω, dla zacisków 2, 3 |
|
| Tętnienie | 20 mV rms | |
| Wykrywanie przerwy linii | przerwa, obciążenie > 100 kΩ, zwarcie, obciążenie < 50 Ω |
Wyjście wskazujące uszkodzenie
| Typ wyjścia | tranzystor otwartego kolektora (wewnętrzna szyna błędów) |
Charakterystyka transferu
| Odchylenie | przy 20 °C (68 °F), 4 … 20 mA < 0,1 % skali pełnej, włącznie z nieliniowością i histerezą |
||||
|
|||||
| Zakres częstotliwości | strona polowa do strony sterującej: szerokość pasma z sygnałem 0,5 Vpp 0 … 3 kHz (-3 dB) strona sterująca do strony polowej: szerokość pasma z sygnałem 0,5 Vpp 0 … 3 kHz (-3 dB) |
||||
| Czas narastania | 10 do 90 % ≤ 10 ms | ||||
Izolacja galwaniczna
| Wejście/Wyjście | izolacja podstawowa zgodnie z IEC/EN 61010-1, znamionowe napięcie izolacji 300 Veff | |
| Wejście/zasilanie | izolacja podstawowa zgodnie z IEC/EN 61010-1, znamionowe napięcie izolacji 300 Veff | |
| Wyjście/zasilanie | wzmocniona izolacja zgodnie z IEC/EN 61010-1, znamionowe napięcie izolacji 300 Veff |
Wskaźniki/ustawienia
| Elementy wyświetlania | LED | |
| Oznakowanie | przestrzeń na samoprzylepną etykietę na przedniej stronie |
Zgodność z dyrektywami
| Kompatybilność elektromagnetyczna | |||||
|
|||||
Zgodność
| Kompatybilność elektromagnetyczna | NE 21:2017 EN 61326-3-2:2018 |
|
| Stopień ochrony | IEC 60529 | |
| Ochrona przed porażeniem prądem | UL 61010-1:2012 |
Warunki otoczenia
| Temperatura otoczenia | -40 … 70 °C (-40 … 158 °F) |
Specyfikacje mechaniczne
| Stopień ochrony | IP20 | |
| Połączenie | zaciski śrubowe | |
| Masa | ok. 115 g | |
| Wymiary | 20 x 124 x 115 mm (0,8 x 4,9 x 4,5 cali) (S x W x G), typ obudowy B2 | |
| Montaż | na szynie montażowej DIN 35 mm zgodnie z EN 60715:2001 |
Dane dla zastosowań w strefach zagrożonych wybuchem
| Certyfikat badania typu UE | BAS 00 ATEX 7240 X | ||||||||||||||||||||||
|
|||||||||||||||||||||||
| Zasilanie | |||||||||||||||||||||||
|
|||||||||||||||||||||||
| Wejście | |||||||||||||||||||||||
|
|||||||||||||||||||||||
| Certyfikat | FIDI 22 ATEX 0002 X | ||||||||||||||||||||||
|
|||||||||||||||||||||||
| Izolacja galwaniczna | |||||||||||||||||||||||
|
|||||||||||||||||||||||
| Zgodność z dyrektywami | |||||||||||||||||||||||
|
|||||||||||||||||||||||
MZezwolenia międzynarodowe
| Certyfikat UL | E106378 | |||||||
|
||||||||
| Zatwierdzenie IECEx | ||||||||
|
||||||||
Informacje ogólne
| Informacje dodatkowe | Należy zapoznać się z certyfikatami, deklaracjami zgodności, instrukcjami obsługi i podręcznikami w stosownych przypadkach. Szczegółowe informacje znajdują się na stronie www.pepperl-fuchs.com. |
