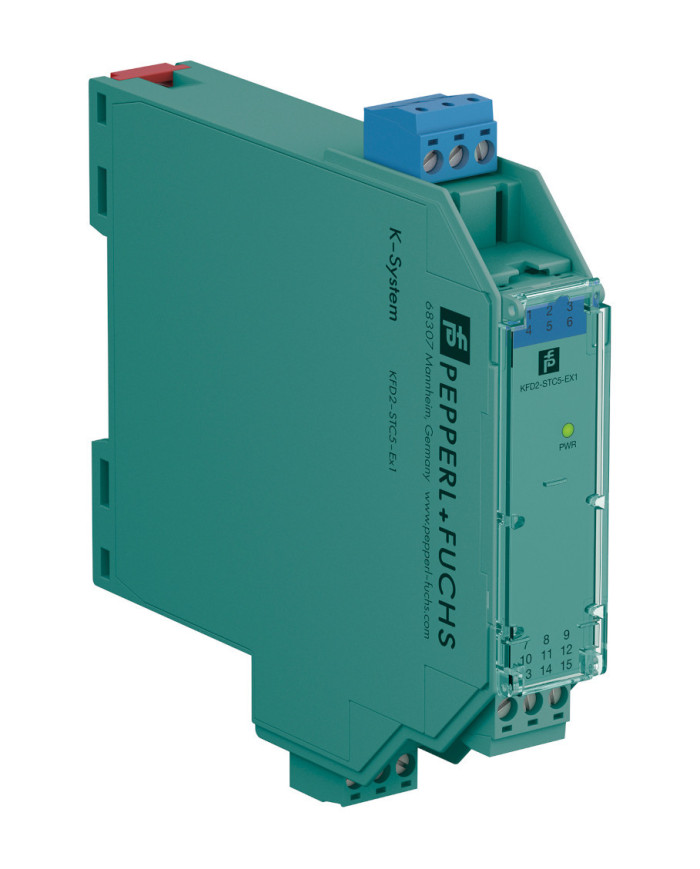

Separator zasilający SMART KFD2-STC5-Ex1
Separator zasilający SMART KFD2-STC5-Ex1
Separator zasilający SMART KFD2-STC5-Ex1
Separator zasilający SMART KFD2-STC5-Ex1

Separator zasilający SMART KFD2-STC5-Ex1

Zapytaj o cenę

  • Jednokanałowa bariera izolacyjna
  • Zasilanie 24 V DC (szyna zasilająca)
  • Wejście dla 2- i 3-przewodowych przetworników SMART oraz 2-przewodowych źródeł prądowych SMART
  • Wyjście 4 mA … 20 mA źródło prądowe (sink/source)
  • Zaciski z punktami testowymi
  • Do SIL 2 zgodnie z IEC/EN 61508

Załączniki:
KFD2-STC5-Ex1 Karta katalogowa
KFD2-STC5-Ex1 Deklaracja zgodności EU

Opis

Ta izolowana bariera jest stosowana w aplikacjach związanych z bezpieczną pracą w strefach zagrożonych wybuchem.
Urządzenie zasila 2 i 3 przewodowe przetworniki SMART, a także może być używane z 2 przewodowymi źródłami prądowymi SMART.
Przesyła sygnał analogowy do bezpiecznego obszaru jako izolowany sygnał prądowy.
Sygnały cyfrowe mogą być nakładane na sygnał wejściowy w strefie niebezpiecznej lub bezpiecznej i są przesyłane dwukierunkowo.
Urządzenie zapewnia wyjście w trybie sink lub source na zaciskach bezpiecznej strefy.
Urządzenie posiada rezystor wewnętrzny. Użyj tego rezystora, jeśli rezystancja komunikacji HART w obwodzie sterującym jest zbyt niska.
Gniazda testowe do podłączenia komunikatorów HART są zintegrowane z zaciskami urządzenia.

Dane techniczne

Parametry ogólne

Typ sygnału Wejście analogowe

Parametry związane z bezpieczeństwem funkcjonalnym

Poziom nienaruszalności bezpieczeństwa (SIL) SIL 2

Zasilanie

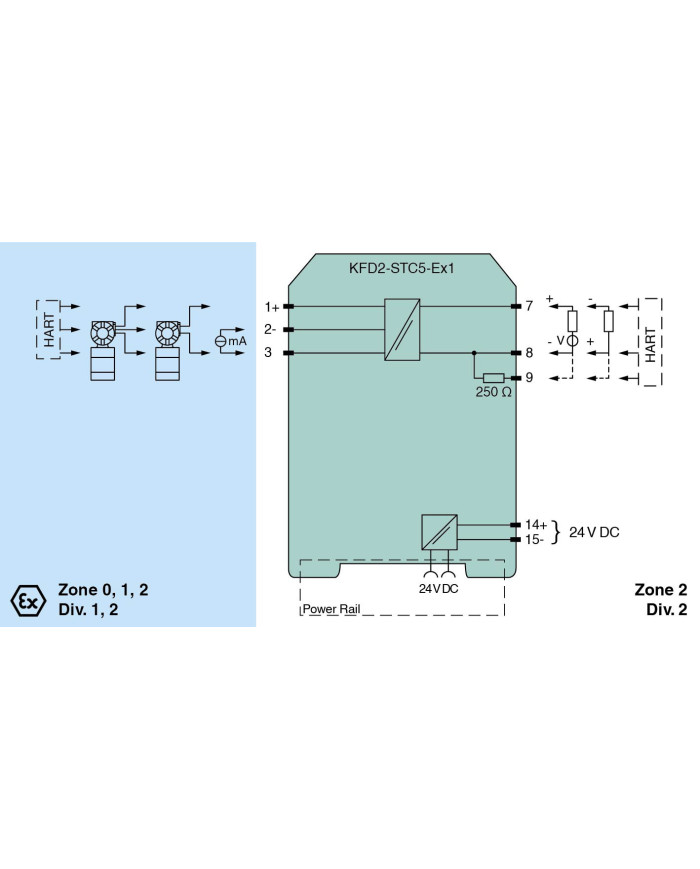

Połączenie Szyna zasilająca lub zaciski 14+, 15-
Napięcie znamionowe Ur 18 … 30 V DC
Tętnienie w zakresie tolerancji zasilania
Rozpraszanie mocy ≤ 1 W przy maksymalnym obciążeniu
Pobór mocy ≤ 1,6 W przy maksymalnym obciążeniu

Wejście

Strona połączenia strona polowa
Połączenie zaciski 1+, 2-, 3
Sygnał wejściowy 4 … 20 mA
Napięcie przerwanego obwodu/prąd zwarciowy zaciski 1+, 3: 23 V / 25 mA
Rezystancja wejściowa maks. 265 Ω zaciski 2-, 3 , maks. 330 Ω zaciski 1+, 3
Dostępne napięcie ≥ 16 V przy 20 mA ; ≥ 20 V przy 4 mA , zaciski 1+, 3

Wyjście

Strona połączenia strona sterująca
Połączenie zaciski 7+, 8-, 9- (sink)
zaciski 7-, 8+, 9+ (source)
patrz dodatkowe informacje
Obciążenie 0 … 800 Ω
Sygnał wyjściowy 4 … 20 mA (przeciążenie > 25 mA)
Tętnienie maks. 50 µArms
Zasilanie zewnętrzne (pętla) 2 … 30 V DC
Jeśli napięcie zewnętrzne jest > 19 V, wymagane jest obciążenie ≥ ((V - 19) / 0,02) Ω. V oznacza wartość napięcia zewnętrznego.
Wewnętrzny rezystor 250 Ω na zacisku 9 może być używany jako obciążenie.

Charakterystyka transferu

Odchylenie przy 20 °C (68 °F), 4 … 20 mA
≤ 10 µA włącznie z kalibracją, liniowością, histerezą, obciążeniami i wahaniami napięcia zasilania
Wpływ temperatury otoczenia ≤ 0,25 µA/K
Zakres częstotliwości strona pola do strony sterowania: przepustowość z sygnałem 0,5 Vpp 0 … 7,5 kHz (-3 dB)
strona sterowania do strony pola: przepustowość z sygnałem 0,5 Vpp 0,3 … 7,5 kHz (-3 dB)
Czas ustalania 200 µs
Czas narastania/czas opadania 100 µs

Izolacja galwaniczna

Wyjście/zasilanie izolacja funkcjonalna, napięcie znamionowe izolacji 50 V AC

Wskaźniki/ustawienia

Elementy wyświetlające LED
Oznaczenia miejsce na oznaczenia z przodu

Zgodność z dyrektywami

Kompatybilność elektromagnetyczna
Dyrektywa 2014/30/EU EN 61326-1:2013 (obiekty przemysłowe)

Zgodność

Kompatybilność elektromagnetyczna NE 21:2012
EN 61326-3-2:2008
Stopień ochrony IEC 60529:2001
Ochrona przed porażeniem elektrycznym UL 61010-1:2012

Warunki środowiskowe

Temperatura otoczenia -20 … 70 °C (-4 … 158 °F)

Specyfikacje mechaniczne

Stopień ochrony IP20
Podłączenie zaciski śrubowe
Masa ok. 150 g
Wymiary 20 x 124 x 115 mm (0,8 x 4,9 x 4,5 cali) (S x W x G), typ obudowy B2
Montaż na szynie montażowej DIN 35 mm zgodnie z EN 60715:2001

Dane dla zastosowań w strefach zagrożonych wybuchem

Certyfikat badania typu UE CML 17 ATEX 2029X
Oznaczenie II (1)G [Ex ia Ga] IIC
II (1)D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] I
Wejście [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Zasilanie
Maksymalne bezpieczne napięcie Um 250 V (Uwaga! Napięcie znamionowe może być niższe.)
Urządzenie zaciski 1+, 3-
Napięcie Uo 26,2 V
Napięcie Uq 27,25 V
Prąd Io 93 mA
Moc Po 634 mW
Urządzenie zaciski 2-, 3
Napięcie Ui 30 V
Prąd Ii 115 mA
Moc Pi max 1 W
Napięcie Uo 2 V
Prąd Io 8,5 mA
Moc Po 4,3 mW
Sprzęt zaciski 1+, 2 / 3-
Napięcie Uo 26,2 V
Napięcie Uq 27,25 V
Prąd Io 115 mA
Moc Po 784 mW
Certyfikat CML 17 ATEX 3028X
Oznaczenie II 3G Ex ec IIC T4 Gc
Izolacja galwaniczna
Wejście/Wyjście bezpieczna izolacja elektryczna zgodnie z IEC/EN 60079-11:2007, wartość szczytowa napięcia 375 V
Wejście/Zasilanie bezpieczna izolacja elektryczna zgodnie z IEC/EN 60079-11:2007, wartość szczytowa napięcia 375 V
Zgodność z dyrektywami
Dyrektywa 2014/34/EU EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012

Zezwolenia międzynarodowe

Certyfikat UL E106378
Schemat kontrolny 116-0439 (cULus)
Zatwierdzenie IECEx
Certyfikat IECEx IECEx CML 17.0015X
Oznaczenie IECEx [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I, Ex ec IIC T4 Gc

Informacje ogólne

Informacje dodatkowe Należy zapoznać się z certyfikatami, deklaracjami zgodności, instrukcjami obsługi i podręcznikami w stosownych przypadkach. Szczegółowe informacje znajdują się na stronie www.pepperl-fuchs.com.
