Separator sterujący SMART HiC2031
Zapytaj o cenę
- Jednokanałowa bariera izolacyjna
- Zasilanie 24 V DC (zasilanie z magistrali)
- Prąd wyjściowy do obciążenia 650 Ω
- Niskie straty mocy
- Do poziomu SIL 2 (SC 3) zgodnie z IEC/EN 61508
Opis
Szczegóły produktu
Ta izolowana bariera jest stosowana w aplikacjach związanych z bezpieczną pracą w strefach zagrożonych wybuchem.

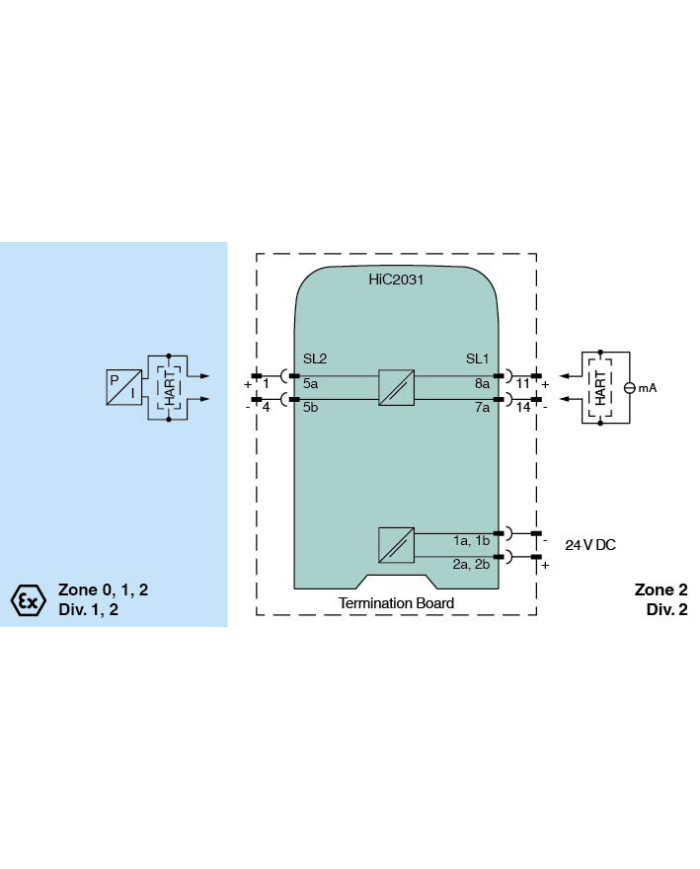

Powtarza sygnał wejściowy z systemu sterowania w celu zasilania przetworników HART I/P, siłowników zaworowych i wyświetlaczy znajdujących się w strefie niebezpiecznej.
Sygnały cyfrowe są nakładane na wartości analogowe po stronie pola lub po stronie sterowania i są przesyłane dwukierunkowo.
Przerwany obwód po stronie pola prezentuje wysoką impedancję dla strony sterowania, co pozwala systemowi sterowania na monitorowanie stanów alarmowych.
Urządzenie jest montowane na płycie bazowej HiC.
Dane techniczne
Parametry ogólne
| Typ sygnału | Wyjście analogowe |
Parametry związane z bezpieczeństwem funkcjonalnym
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 2 | |
| Zdolność systematyczna (SC) | SC 3 |
Zasilanie
| Połączenie | SL1: 1a(-), 1b(-); 2a(+), 2b(+) | |
| Napięcie znamionowe | Ur | 19 … 30 V DC zasilane z płyty bazowej |
| Tętnienie | ≤ 10 % | |
| Prąd znamionowy | Ir | ≤ 30 mA przy 24 V |
| Rozpraszanie mocy | ≤ 600 mW przy 20 mA i obciążeniu 500 Ω | |
| Pobór mocy | ≤ 700 mW |
Wejście
| Strona połączeniowa | strona sterująca | |
| Połączenie | SL1: 8a(+), 7a(-) | |
| Sygnał wejściowy | 4 … 20 mA , ograniczony do ok. 26 mA | |
| Napięcie wejściowe | napięcie otwarte systemu sterowania < 30 V | |
| Spadek napięcia | ok. 6 V przy 20 mA | |
| Rezystancja wejściowa | > 100 kΩ, przy otwartym obwodzie wtórnym |
Wyjście
| Strona połączeń | strona polowa | |
| Połączenie | SL2: 5a(+), 5b(-) | |
| Napięcie | ≥ 13 V przy 20 mA | |
| Prąd | 4 … 20 mA | |
| Obciążenie | 0 … 650 Ω | |
| Tętnienie | 20 mV efw |
Charakterystyka transferu
| Odchylenie | w 20 °C (68 °F), 4 … 20 mA < 0,1 % zakresu, w tym nieliniowość i histereza |
||||
|
|||||
| Zakres częstotliwości | strona polowa do strony sterującej: pasmo przenoszenia przy sygnale 0,5 Vpp 0 … 3 kHz (-3 dB) strona sterująca do strony polowej: pasmo przenoszenia przy sygnale 1 mApp 0 … 3 kHz (-3 dB) |
||||
| Czas narastania | 10 to 90 % ≤ 10 ms | ||||
Izolacja galwaniczna
| Wejście/Wyjście | bezpieczna izolacja elektryczna zgodnie z IEC/EN 60079-11, wartość szczytowa napięcia 375 V | |
| Wejście/zasilanie | podstawowa izolacja zgodnie z IEC/EN 61010-1, znamionowe napięcie izolacji 60 Veff | |
| Wyjście/zasilanie | bezpieczna izolacja elektryczna zgodnie z IEC/EN 60079-11, wartość szczytowa napięcia 375 V |
Wskaźniki/ustawienia
| Elementy wyświetlacza | LED | |
| Oznakowanie | Przestrzeń na oznakowanie z przodu |
Zgodność z dyrektywami
| Kompatybilność elektromagnetyczna | |||||
|
|||||
Zgodność
| Kompatybilność elektromagnetyczna | NE 21:2017 EN 61326-3-2:2018 Dodatkowe informacje znajdują się w opisie systemu. |
|
| Stopień ochrony | IEC 60529:2001 | |
| Ochrona przed porażeniem elektrycznym | UL 61010-1:2018 |
Warunki środowiskowe
| Temperatura otoczenia | -40 … 70 °C (-40 … 158 °F) |
Dane mechaniczne
| Stopień ochrony | IP20 | |
| Masa | ok. 100 g | |
| Wymiary | 12,5 x 106 x 128 mm (0,5 x 4,2 x 5,1 cali) (S x W x G) | |
| Montaż | na listwie zaciskowej | |
| Kodowanie | pin 1 i 3 skrócony Dodatkowe informacje znajdują się w opisie systemu. |
Dane dla zastosowań w strefach zagrożonych wybuchem
| Certyfikat zgodności typu UE | CESI 06 ATEX 017 | ||||||||||||||||
|
|||||||||||||||||
| Zasilanie | |||||||||||||||||
|
|||||||||||||||||
| Urządzenie | SL2: 5a(+), 5b(-) | ||||||||||||||||
|
|||||||||||||||||
| Certyfikat | CESI 19 ATEX 027 X | ||||||||||||||||
|
|||||||||||||||||
| Zgodność z dyrektywą | |||||||||||||||||
|
|||||||||||||||||
Zezwolenia międzynarodowe
| Zatwierdzenie FM | ||||||||
|
||||||||
| Certyfikat UL | E106378 | |||||||
|
||||||||
| Zatwierdzenie IECEx | ||||||||
|
||||||||
Informacje ogólne
| Informacje dodatkowe | Należy zapoznać się z certyfikatami, deklaracjami zgodności, instrukcjami obsługi i podręcznikami w stosownych przypadkach. Szczegółowe informacje znajdują się na stronie www.pepperl-fuchs.com. |
