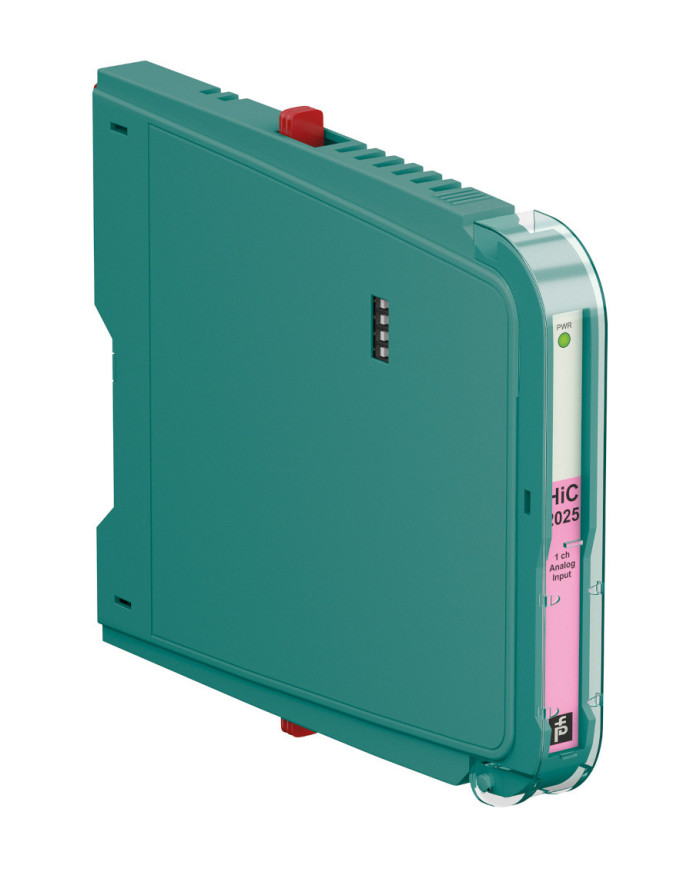

Separator zasilający SMART HiC2025
Zapytaj o cenę
- Jednokanałowa bariera izolacyjna
- Zasilanie 24 V DC (zasilanie z magistrali)
- Wejście dla nadajników SMART 2-przewodowych i źródeł prądowych
- Wyjście 4 mA … 20 mA lub 1 V … 5 V
- Niskie straty mocy
- Do poziomu SIL 2 (SC 3) zgodnie z IEC/EN 61508
Opis
Szczegóły produktu
Ta izolowana bariera jest stosowana w aplikacjach związanych z bezpieczną pracą w strefach zagrożonych wybuchem.
Urządzenie zasila przetworniki dwuprzewodowe w obszarach niebezpiecznych i może być również stosowane ze źródłami prądu.
Przesyła sygnał analogowy do bezpiecznego obszaru jako izolowany sygnał prądowy.
Obsługiwana jest dwukierunkowa komunikacja dla inteligentnych przetworników wykorzystujących modulację prądową do transmisji danych i modulację napięcia do odbioru danych.
Wyjście jest konfigurowane jako źródło prądowe, odbiornik prądowy lub źródło napięcia za pomocą przełączników DIP.
Urządzenie jest montowane na płycie bazowej HiC.
Dane techniczne
Parametry ogólne
| Typ sygnału | Wejście analogowe |
Parametry związane z bezpieczeństwem funkcjonalnym
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 2 | |
| Zdolność systematyczna (SC) | SC 3 |
Zasilanie

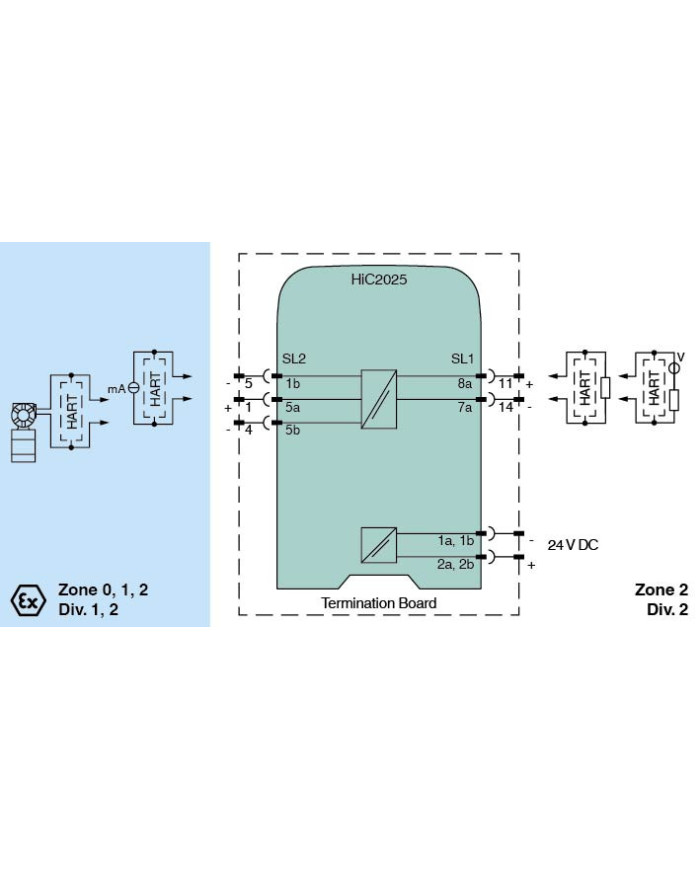

| Połączenie | SL1: 1a, 1b(-); 2a, 2b(+) | |
| Napięcie znamionowe | Ur | 19 … 30 V DC zasilane przez płytę bazową |
| Tętnienie | ≤ 10 % | |
| Prąd znamionowy | Ir | ≤ 45 mA przy 24 V i 20 mA tryb wyjściowy |
| Rozpraszanie mocy | ≤ 800 mW | |
| Pobór mocy | ≤ 1,1 W |
Wejście
| Strona połączeń | strona polowa | |
| Połączenie | SL2: 5a(+), 1b(-); 5a(+), 5b(-) | |
| Sygnał wejściowy | 4 … 20 mA ograniczony do ok. 26 mA | |
| Spadek napięcia | ok. 5 V na SL2: 5a(+), 1b(-) | |
| Dostępne napięcie | ≥ 15 V przy 20 mA, ≥ 18 V przy 4 mA na SL2: 5a(+), 5b(-) |
Wyjście
| Strona połączeń | strona sterująca | |
| Połączenie | SL1: 8a(+), 7a(-) | |
| Obciążenie | 0 … 350 Ω (tryb źródłowy) | |
| Sygnał wyjściowy | tryb source: 4 … 20 mA lub 1 … 5 V Rezystor wewnętrzny: 250 Ω, 0,1 % tryb sink: 4 … 20 mA, napięcie robocze 10 … 30 V W przypadku dodatkowych obciążeń wewnętrznych lub zewnętrznych należy uwzględnić spadek napięcia, np. 250 Ω x 20 mA = 5 V. |
|
| Tętnienie | 20 mVrms |
Charakterystyka transferu
| Odchylenie | w temperaturze 20 °C (68 °F) < 0.1 % pełnej skali, łącznie z nieliniowością i histerezą (tryb source i tryb sink 4 … 20 mA) ≤ ± 0,2 % łącznie z nieliniowością i histerezą (tryb source 1 … 5 V) |
||||
|
|||||
| Zakres częstotliwości | strona pola do strony sterującej: pasmo przenoszenia przy sygnale 0 … 3 kHz (-3 dB) z napięciem 0,5 Vpp strona sterująca do strony pola: pasmo przenoszenia przy sygnale 0 … 3 kHz (-3 dB) z napięciem 0,5 Vpp |
||||
| Czas ustalania | ≤ 50 ms | ||||
| Czas narastania/opadania | ≤ 10 ms | ||||
Izolacja galwaniczna
| Wejście/Wyjście | bezpieczna izolacja elektryczna zgodnie z IEC/EN 60079-11, wartość szczytowa napięcia 375 V | |
| Wejście/zasilanie | bezpieczna izolacja elektryczna zgodnie z IEC/EN 60079-11, wartość szczytowa napięcia 375 V | |
| Wyjście/zasilanie | podstawowa izolacja zgodnie z IEC/EN 61010-1, znamionowe napięcie izolacji 60 Veff |
Wskaźniki/ustawienia
| Elementy wyświetlacza | LED | |
| Elementy sterujące | Przełącznik DIP | |
| Ustawienie fabryczne | wyjście: źródło prądowe | |
| Konfiguracja | za pomocą przełączników DIP | |
| Oznakowanie | miejsce do oznakowania z przodu |
Zgodność z dyrektywami
| Kompatybilność elektromagnetyczna | |||||
|
|||||
Zgodność
| Kompatybilność elektromagnetyczna | NE 21:2017 EN 61326-3-2:2018 Szczegółowe informacje zawiera opis systemu. |
|
| Stopień ochrony | IEC 60529:2001 | |
| Ochrona przed porażeniem | UL 61010-1:2018 |
Warunki środowiskowe
| Temperatura otoczenia | -40 … 70 °C (-40 … 158 °F) |
Parametry mechaniczne
| Stopień ochrony | IP20 | |
| Masa | ok. 100 g | |
| Wymiary | 12,5 x 106 x 128 mm (0,5 x 4,2 x 5,1 cali) (S x W x G) | |
| Montaż | na płycie bazowej | |
| Kodowanie | pin 1 i 3 skrócony Dodatkowe informacje zawiera opis systemu. |
Dane dla zastosowań w strefach zagrożonych wybuchem
| Certyfikat badania zgodności typu UE | CESI 06 ATEX 017 | |||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| Zasilanie | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| Wyposażenie | SL2: 5a(+), 5b(-) | |||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| Sprzęt | SL2: 5a(+), 1b(-) | |||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| Certyfikat | CESI 19 ATEX 027 X | |||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| Zgodność z dyrektywą | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
Zezwolenia międzynarodowe
| Zatwierdzenie FM | ||||||||
|
||||||||
| Certyfikat UL | E106378 | |||||||
|
||||||||
| Zezwolenie IECEx | ||||||||
|
||||||||
Informacje ogólne
| Informacje dodatkowe | Należy zapoznać się z certyfikatami, deklaracjami zgodności, instrukcjami obsługi i podręcznikami w stosownych przypadkach. Szczegółowe informacje znajdują się na stronie www.pepperl-fuchs.com. |
