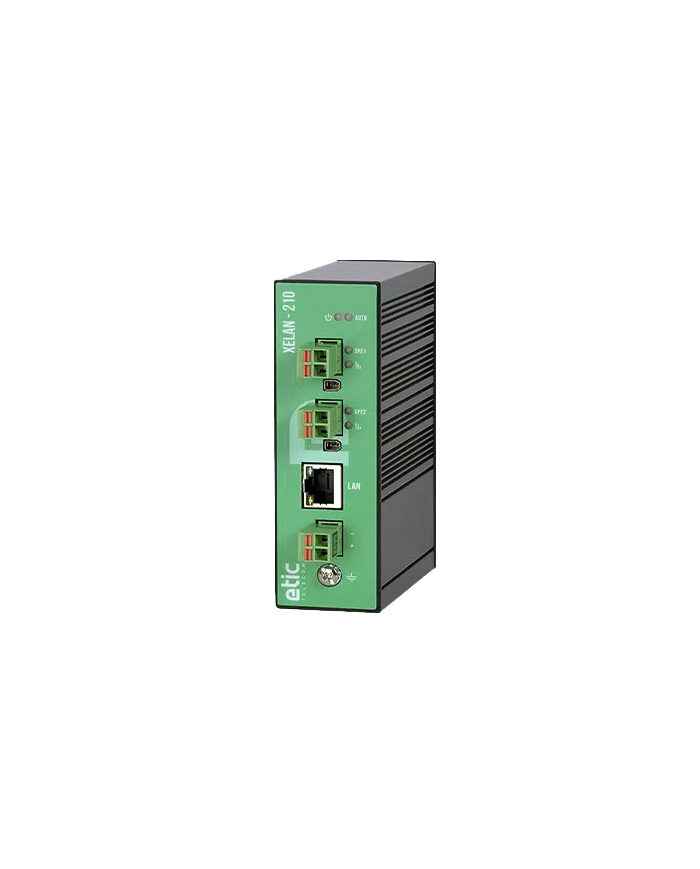

Ekstender/Modem SPE XELAN-210

Rodzina switch-y SHDSL (XSLAN) i SPE (XELAN) umożliwia połączenie odległych sieci Ethernet za pomocą zwykłej pary przewodów miedzianych oraz osiągnięcie szybkości transmisji danych do 15 Mbps.

Oferowana jest szeroka gama ekstenderów Ethernet: punkt-punkt, koncentrator (multipoint) pozwalający połączyć do 12 linii.

Switch SHDSL / SPE

• Od 1 do 12 portów WAN
• Od 1 do 6 portów Ethernet
• Technologia: SHDSL lub SPE
• Aż do 3 km
• Aż do 15 Mb/s
• Router IP
• SNMP, QoS Diffserv, VLAN
• Funkcja obejścia
• Topologia pierścienia (RSTP lub zamknięty protokół)
• Auto-negocjacja
• Dostosowany do wymagań branży kolejowej
• Szyfrowanie AES256 (MACSec)
• Uwierzytelnienie 802.1X

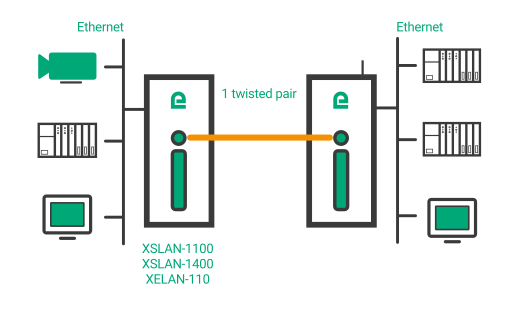

MODEL “PLUG AND PLAY”
Aktywacja połączenia punkt-punkt (XSLAN-1100 lub XELAN-110) lub strony internetowej (XSLAN-1400).

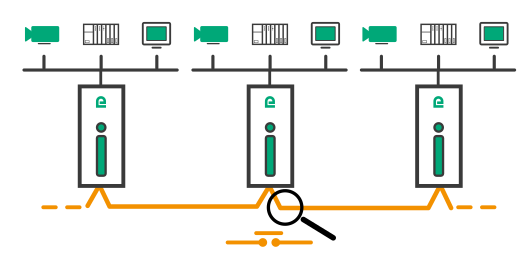

POŁĄCZENIE SZEREGOWE (DAISY CHAIN)
Urządzenie XSLAN-2400 lub XELAN-210 mogą być łączone szeregowo za pomocą jednej pary przewodów miedzianych.

“Obejście”
Funkcja obejścia służy do zamykania linii (przekaźnik elektromechaniczny), gdy XSLAN lub XELAN jest wyłączony. Zatem połączenie szeregowe (daisy chain) nie zostaje przerwane.

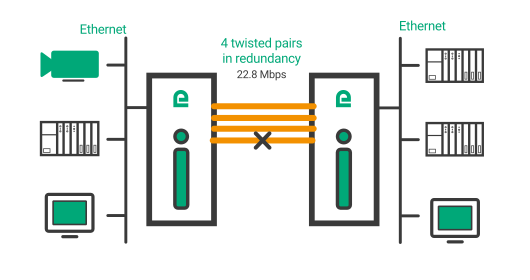

AGREGACJA LINII SHDSL W CELU ZWIĘKSZENIA SZYBKOŚCI TRANSMISJI DANYCH I BEZPIECZEŃSTWA
XSLAN-2xxx i XSLAN-4200 mogą wykorzystywać wiele linii SHDSL w celu zwiększenia szybkości transmisji danych lub zapewnienia połączenia zapasowego.

Zalety XELAN

• Niskie zużycie energii
• Plug & Play
• Szybkie połączenie
• Niska cena

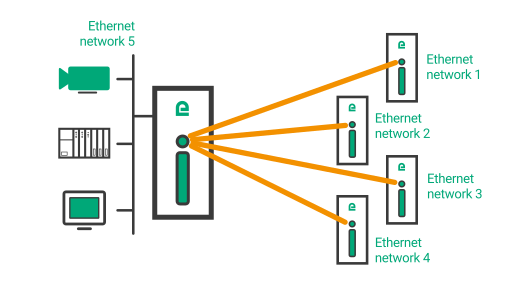

KONCENTRATOR LINII SHDSL

Modele: XELAN 210, XSLAN-2400, XSLAN-4200 i XSRACK-1260.

Auto-negocjacja
Ten tryb konfiguracyjny może być użyty do szybkiego podłączenia XSLAN lub XELAN bez konfigurowania.

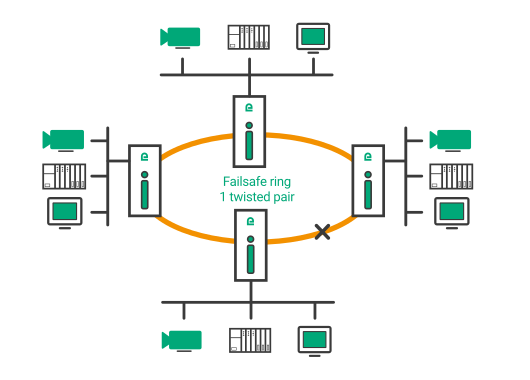

TOPOLOGIA PIERŚCIENIA
XSLAN współpracuje z protokołem RSTP lub Etic Telecom w celu zbudowania dowolnego typu topologii z redundancją.

Bezpieczny pierścień z Loop VPN (tylko XSLAN).
Gdy typologia pierścienia zostaje przerwana, sieć SHDSL zmienia się w połączenie szeregowe. W takim przypadku funkcja „loop VPN” umożliwia redundancję sieci, jeśli połączenie internetowe lub prywatne (MPLS) jest dostępne na każdym końcu sieci SHDSL. Pierścień zostaje zamknięty za pomocą połączenia VPN.

PORÓWNANIE MODELI

OGÓLNA CHARAKTERYSTYKA

Wymiary

• XSLAN-1100, XELAN-110 and XELAN-210: 120x37x88mm (w,d,g)
• XSRACK: 44x435x290 mm (w,d,g)
• Inne produkty: 137x51x142 mm (w,d,g)

Waga

• XELAN i XSLAN-1100: 500g
• XSRACK: 3500g
• Other products: 750g

Zasilanie

• XELAN-110, XELAN-210, XSLAN-1100: 10-30 VDC (nominalnie: 12-24 VDC). Opcjonalnie produkt zasilany zdalnie (skontaktuj się z nami).
• Inne XSLAN: 10-60 VDC (nominalnie: 12-48 VDC)
• 2-punktowe złącze typu Phoenix (wymienne)
• Izolacja: 1500 V

Zużycie energii

• XSLAN-1100: <2 W
• XSLAN-1XXX: 3 W
• XSLAN-2XXX: 4 W
• XSLAN-4XXX: 6 W
• XSLANBP4200: 7 W
• XELAN-110: 0,5 W
• XELAN-110 PW: 3 W
• XELAN-210: 0,7 W
• XSRACK: 27 W

Temperatura

• XSRACK: 0°C / + 50°C
• Inne produkty: -40°C / + 70°C (Wilgotność od 5 do 95%)

Kompatybilność elektromagnetyczna (EMC) Odporność (EN 61000-6-2)

• EN 61000-4-2: Badanie odporności na wyładowania elektrostatyczne
• EN 61000-4-3: Badanie odporności na promieniowane pole elektromagnetyczne o częstotliwości radiowej
• EN 61000-4-4: Badanie odporności na serie szybkich elektrycznych stanów przejściowych
• EN 61000-4-5: Badanie odporności na udary
• EN 61000-4-6: Odporność na zaburzenia przewodzone, indukowane przez pola o częstotliwości radiowej
• EN 55032: Wymagania dotyczące emisji

Bezpieczeństwo elektryczne

• IEC/EN 62368-1

Substancje niebezpieczne

• Dyrektywa 2011/65UE (RoHS)
• REACH

Obudowa - Metalowa obudowa z uchwytem do szyny DIN lub mocowanie RACK

• XELAN i XSLAN-1100: IP31
• Inne produkty: IP21

TRANSMISJA SHDSL

Przewód

• 1 para żył miedzianych (zalecana ekranowana i średnica od 0,4 mm do 1 mm)

Złącze

• 2-punktowe typu Phoenix (wymienne)

Izolacja

• 1500 V

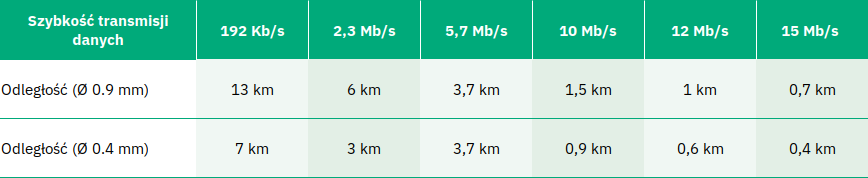

ODLEGŁOŚĆ I SZYBKOŚĆ TRANSMISJI DANYCH W SHDSL
(wartości szacunkowe bez zakłóceń)

ODLEGŁOŚĆ I SZYBKOŚĆ TRANSMISJI DANYCH W SPE
(wartości szacunkowe bez zakłóceń)

Szybkość transmisji danych i odległość

• 10 Mbit/s w pełnym dupleksie do 2 km. Większy zasięg po dodaniu wzmacniaczy sygnału (skontaktuj się z nami).

CECHY ETHERNET (WARSTWA 2)

Ethernet

• RJ45
• Auto: 10/100 pełen oraz pół MDI/MDI-X

Ethernet SHDSL

• 802.3ah: 2BaseTL

Ethernet SPE

• 10 Base T1L

Switch

• Przechowywanie i przekazywanie (store and forward)

VLAN

• VLAN przez port IEEE 802.lQ (tylko XSLAN)

Filtrowanie MAC

• Filtrowanie docelowych adresów MAC (tylko XSLAN)

Sieć redundantna

• Protokół RSTP i topologia pierścienia (tylko XSLAN)

CECHY IP (WARSTWA 3 / TYLKO XSLAN)

Adresy IP

• IPv4 i IPv6

SNMP

• SNMP V3 RFC1213 MIB II
• HDSL2-SHDSL-LINE-MIB
• HOST-RESOURCES-MIB
• IF-MIB IP-MIB
• BRIDGE-MIB

Jakość usługi (QoS)

• DiffServ - zarządzanie 5 poziomami priorytetów w zależności od natężenia ruchu

Router IP

• Routing IP pomiędzy interfejsem LAN a interfejsem SHDSL
• 25 routing-ów statycznych
• RIP V1 i V2
• Translacja adresów

GATEWAY PORTÓW SZEREGOWYCH

Złącza

• RS232: RJ45
• RS485: zdejmowane złącze 2-punktowe

Szybkość transmisji danych

• 1200 do 115 200 b/s

Gateway

• Klient i serwer TCP
• UDP (unicast lub listy broadcast)
• Multicast, Telnet
• Modbus Master i Slave, Unitelway Slave

SYSTEM I KONFIGURACJA (TYLKO XSLAN)

Konfiguracja XSLAN

• Serwer web (konfiguracja i diagnostyka)

Kopia zapasowa (backup)

• Kopia zapasowa pliku konfiguracyjnego
• Edytowalny plik tekstowy

Data i godzina

• Klient i serwer NTP

Aktualizacja oprogramowania sprzętowego (firmware)

• Lokalnie lub przez połączenia SHDSL

Diagnostyka

• LOG, Syslog, monitorowanie jakości linii

Alarmy

• Wejście cyfrowe
• Wyjście cyfrowe (domyślne ustawienie SHDSL)
