Kompaktowy Czujnik LiDAR 2D UST-30LX
Zapytaj o cenę
UST-30LX to kompaktowy i lekki czujnik LiDAR 2D przeznaczony do wykrywania przeszkód i określania pozycji na autonomicznych robotach mobilnych, bezzałogowych statkach powietrznych oraz pojazdach i wózkach sterowanych automatycznie. Umożliwia pobieranie danych pomiarowych w polu widzenia 270° do 30 metrów. Wyposażony jest w interfejs Ethernet. Zastosowanie stopnia ochrony IP67 oraz funkcji multi-echo zapewnia niezawodne wykrywanie obiektów i mapowanie środowiska w każdych warunkach pogodowych.
Opis
Szczegóły produktu
| Nazwa produktu | Dalmierz laserowy |
| Model | UST-30LX |
| Napięcie zasilania | 12VDC/24VDC (zakres pracy 10 do 30V, tętnienia do 10%) |
| Pobór prądu | 150mA lub mniej (podczas startu wymagane 450mA) |
| Źródło światła | Laser półprzewodnikowy, λ=905nm, klasa bezpieczeństwa lasera = 1 |
| Zasięg detekcji |
0.05m do 30m (biały arkusz Kent) 0.05m do 12m (współczynnik odbicia rozproszonego 10% ) Maksymalna odległość detekcji : 180mm(@10m), 350mm(@20m), 520mm(@30m) |
| Dokładność | +/-40mm |
| Powtarzalność dokładności | σ<20mm |
| Kąt skanowania | 270° |
| Prędkość skanowania | 25ms (Prędkość silnika 2400 obr./min) |
| Rozdzielczość kątowa | 0.25°/ 0.125° |
| Czas startu | Do 10s (czas startu różni się, jeśli podczas startu wykryto awarię) |
| Wyjście | Wyjście synchroniczne, wyjście transoptora z otwartym kolektorem 30VDC 50mA MAX |
| Interfejs | Ethernet 100BASE-TX |
| Wskaźnik LED | Wskaźnik LED zasilania (Niebieski): Miga podczas startu i stanu awarii |
| Natężenia oświetlenia otoczenie |
Poniżej 100 000lx Uwaga : Unikaj bezpośredniego światła słonecznego lub innych źródeł oświetlenia, ponieważ może to spowodować nieprawidłowe działanie czujnika |
| Temperatura i wilgotność otoczenia | -30°C do +50°C, poniżej 85%RH (bez rosy, szronu) |
| Temperatura i wilgotność przechowywania | -30°C do+70°C, poniżej 85%RH (bez rosy, szronu) |
| Odporność na wibracje |
10 do 55Hz podwójna amplituda 1.5mm przez 2h w każdym kierunku X, Y i Z 55 do 200Hz 98m / s2 (10G) przesunięcie 2min przez 1h w każdym kierunku X, Y i Z |
| Odporność na wstrząsy | 196m/s2 (20G) w każdym kierunku X, Y i Z 10 razy |
| Normy EMC |
(EMI) EN61326-1：2013 EN55011：2009 + A1：2010 (EMS) EN61326-1:2013 EN61000-4-2:2009 EN61000-4-3:2006 + A1：2008 + A2：2010 EN61000-4-4:2012 EN61000-4-6:2009 EN61000-4-8:2010 |
| RoHS | (EU)2015/863 |
| Stopień ochrony | IP67 |
| Waga | 130g (bez kabela) |
| Materiał | Obudowa przednia: Poliwęglan, Obudowa tylna: Aluminium |

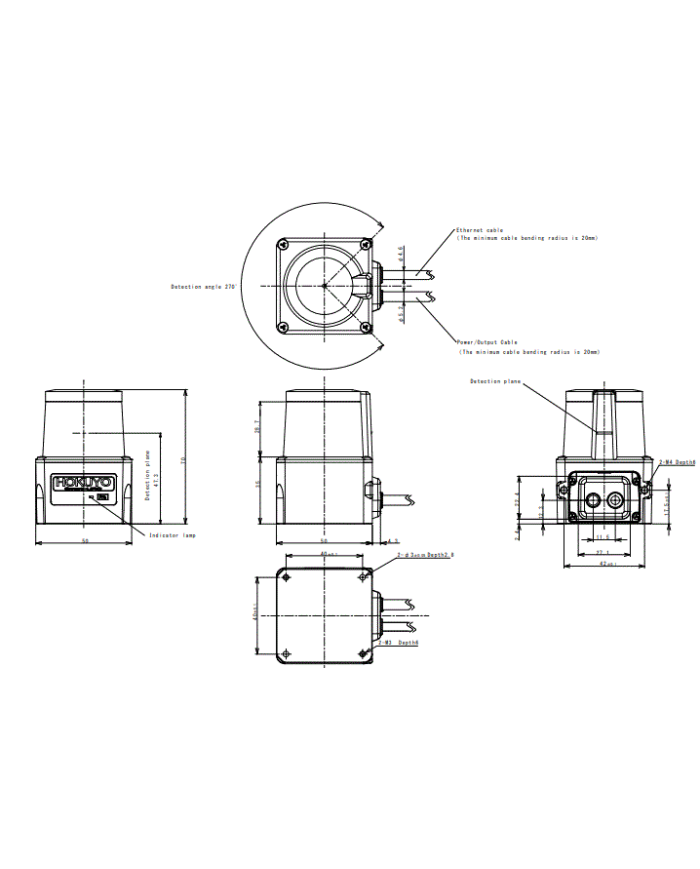

| Wymiary (S×G×W) | 50×50×70mm (tylko czujnik) |
Opis
| Napięcie zasilania | 10~30V DC |
|---|---|
| Wymiary | 50 x 50 x 70 mm |
| Waga | 130 g |
| Temperatura pracy | -30°C ~ +50°C |
| Stopień ochrony IP | IP67 |
| Kąt skanowania | 270° |
| Zasięg wykrywania | 30m |
| Interfejs | Ethernet 100BASE-TX |
| Pobór prądu | 150mA |
