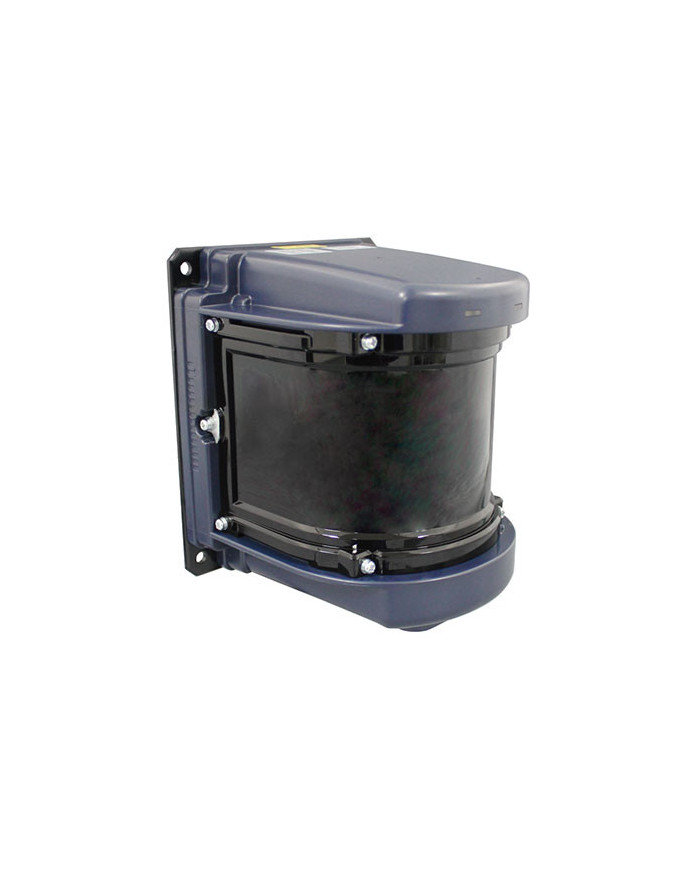

Zewnętrzny Czujnik LiDAR 2D UXM-30LXH-EHA
Zapytaj o cenę
UXM-30LXH-EHA to czujnik LiDAR 2D przystosowany do użytku na zewnątrz, służy do pozycjonowania suwnic przeładunku statków, profilowania kontenerów oraz określania położenia przyczep, pojazdów sterowanych automatycznie, wozów bramowych w portach i terminalach. Umożliwia pobieranie danych pomiarowych w polu widzenia 190° na odległość do 80 metrów. Wyposażony jest w interfejs Ethernet. Czujnik oferuje niezawodne wykrywanie obiektów o ciemnej barwie, bez wpływu na wydajność skanowania z powodu kurzu, kondensacji lub uszkodzeń powłoki ochronnej soczewki. Wbudowana funkcja multi-echo zapewnia dokładne wyniki pomiarowe nawet w niekorzystnych warunkach pogodowych.
Opis
Szczegóły produktu
| Nazwa produktu | Dalmierz laserowy |
| Model | UXM-30LXH-EHA |
| Źródło światła | Laser półprzewodnikowy, λ=905nm, klasa bezpieczeństwa lasera = 1 |
| Napięcie zasilania | 10 do 30VDC |
| Pobór prądu |
Prąd w stanie ustalonym: 600mA lub mniej przy 12VDC, 300mA lub mniej przy 24VDC Prąd rozruchowy: 1.5A lub mniej przy 12VDC, 0.75A lub mniej przy 24VDC Włączona grzałka (0°C lub niżej): 1.25A lub mniej przy 12VDC, 1.25A lub mniej przy 24VDC |
| Pobór mocy |
7.2W lub mniej (w stanie ustalonym) Włączona grzałka (0°C lub niżej): 15W lub mniej przy 12VDC, 30W lub mniej przy 24VDC) |
| Zasięg wykrywania i obiekt do wykrycia |
Gwarantowana wartość detekcji: 0.1 do 30m (Współczynnik odbicia 10%, czarny papier, 500mm×500mm) 0.1 do 80m (Współczynnik odbicia 90%, biały papier Kent, 1000mm×1500mm) Maksymalny zasięg detekcji: 120m Minimalny wykrywany obiekt: 33mm(5m), 65mm(10m), 200mm(30m) |
| Średnia dokładność w zależności od odległości |
Współczynnik odbicia 10%, czarny papier, 0.1 do 15m:±30mm, 15 do 30m:±50mm 0.1 do 30m:±50mm Natężenie oświetlenia otoczenia: 3000lx lub mniej 0.1 do 20m:±50mm Natężenie oświetlenia otoczenia: 100 000lx lub mniej |
|
Współczynnik odbicia 90%, biały papier Kent, 0.1 do 30m:±30mm 0.1 do 30m:±50mm Natężenie oświetlenia otoczenia: 3000lx lub mniej 0.1 do 20m:±50mm Natężenie oświetlenia otoczenia: 100 000lx lub mniej |
|
| Rozdzielczość pomiarowa | 1mm |
| Powtarzalność dokładności |
Współczynnik odbicia 10%, czarny papier, 0.1 do 15m: σ<10mm, 15 do 30m: σ<15mm 0.1 do 30m: σ<20mm Natężenie oświetlenia otoczenia: 3000lx lub mniej 0.1 do 20m: σ<30mm Natężenie oświetlenia otoczenia: 100 000lx lub mniej |
|
Współczynnik odbicia 90%, biały papier Kent, 0.1 do 30m: σ<10mm 0.1 do 30m: σ<15mm Natężenie oświetlenia otoczenia: 3000lx lub mniej 0.1 do 30m: σ<30mm Natężenie oświetlenia otoczenia: 100 000lx lub mniej |
|
| Kąt skanowania | 190° |
| Rozdzielczość kątowa | Około 0.125°(360°/2880 podziałek) |
| Czas skanowania | 50ms (prędkość obrotowa silnika: 1200obr/min) |
| Interfejs | Ethernet 100BASE-TX (Auto-negocjacja) |
| Wyjście | 3 WYJŚCIA: Wyjście główne synchronizacji, wyjście synchronizacji, wyjście awarii |
| Wejście | 1 WEJŚCIE: Wejście synchronizacji |
| Czas uruchomienia | Uruchomienie następuje w ciągu 30 sekund po włączeniu zasilania. |
| Lampa sygnalizacyjna | Lampa sygnalizacyjna dla zasilania i działania (zielona), lampa sygnalizacyjna dla komunikacji pomiaru (pomarańczowa) |
| Temperatura robocza, wilgotność | -10 do +50°C 85%RH |
| Odporność na warunki atmosferyczne | Odległość wykrywania skraca się z powodu deszczu, śniegu i światła słonecznego. |
| Odporność na wibracje | 10 do 55Hz, amplituda wielokrotna: 1.5mm w kierunkach X, Y, Z, każdy przez 2 godziny |
| 55 do 200Hz 19.6m/s2 Przesunięcie: 2 minuty w kierunkach X, Y, Z, każdy przez 1 godzinę | |
| Odporność na wstrząsy | 196m/s2 w kierunkach X, Y, Z, każdy po 10 razy |
| Stopień ochrony | IP67 |
| Odporność izolacji | 10MΩ |
| Waga | 1200g |
| Materiał | Przednia część obudowy, okna optyczne: Poliwęglan, Tylna część obudowy: Aluminium |
|

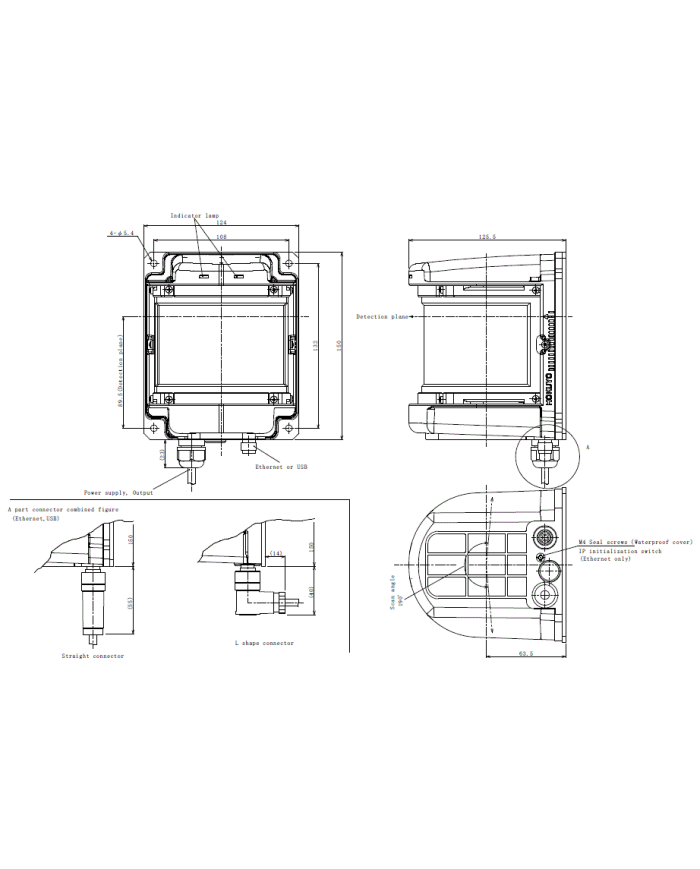

Wymiary zewnętrzne (S×G×W) |
124mm × 126mm × 150mm (złącze nie jest uwzględnione) |
Opis
| Napięcie zasilania | 10~30V DC |
|---|---|
| Wymiary | 124 x 126 x 150 mm |
| Waga | 1200 g |
| Temperatura pracy | -10°C ~ +50°C |
| Stopień ochrony IP | IP67 |
| Kąt skanowania | 190° |
| Zasięg wykrywania | 80m |
| Interfejs | Ethernet 100BASE-TX |
| Pobór prądu | 1.25A (grzałka) 600mA @ 12V (urządzenie) |
