Zewnętrzny Czujnik Wykrywania Przeszkód UXM-30LN-PW
Zapytaj o cenę
UXM-30LN-PW to czujnik wykrywanie przeszkód przystosowany do użytku na zewnątrz, wykorzystywany do monitoringu obszarów oraz detekcji obecności. Umożliwia pobieranie danych pomiarowych w zakresie widzenia 190° oraz pozwala na skonfigurowanie trzech wyjść obszarowych do 30 metrów. Wyposażony jest w interfejs USB. Funkcja opóźnienia włączania/wyłączania pozwala urządzeniu ignorować obiekty poruszające się gwałtownie przez określone strefy zapobiegając generowaniu fałszywych sygnałów (np. w warunkach zewnętrznych, gdzie występują zjawiska takie jak liście zrzucane przez wiatr, kurz, pył). Regulacja czułości za pomocą oprogramowania pozwala na utworzenie strefy martwej w bliskiej odległości, która pomaga w filtrowaniu zjawisk atmosferycznych takich jak deszcz, śnieg lub innych elementów znajdujących się w bezpośrednim sąsiedztwie soczewek urządzenia.
Opis
Szczegóły produktu
| Model | UXM-30LN-PW |
| Źródło zasilania | 10 do 30VDC |
| Źródło światła | Laser półprzewodnikowy (λ = 905nm), Klasa bezpieczeństwa lasera 1 (FDA) |
| Pobór prądu |
Prąd roboczy: 600mA lub mniej (przy 10VDC i 12VDC) 250mA lub mniej (przy 24VDC) Prąd rozruchowy: 2A lub mniej (przy 10VDC), 1.5A lub mniej (przy 12VDC), 0.75A lub mniej (przy 24VDC) |
| Pobór mocy | 6W lub mniej (w trybie pracy) |
| Zasięg detekcji i Obiekt detekcji |
Gwarantowany zasięg: 0.1 do 30m (500mm × 500mm czarnego obiektu z współczynnikiem odbicia 10%) Maks. zasięg detekcji: 100m (wartość graniczna) Min. obiekty: 65mm (w odległości 5m), 130mm (w odległości 10m), 400mm (w odległości 30m) |
| Dokładność |
3 000lx lub mniej: ±50mm: (czarne obiekty z współczynnikiem odbicia 10% do 10m i biały papier do 30m) 100 000lx lub mniej: ±100mm: (czarne obiekty z współczynnikiem odbicia 10% do 10m i biały papier do 30m) |
| Rozdzielczość/powtarzalność pomiaru |
1mm 3 000lx lub mniej: σ <50mm (czarne obiekty z współczynnikiem odbicia 10% do 10m i biały papier do 30m) 100 000lx lub mniej: σ<100mm (czarne obiekty z współczynnikiem odbicia 10% do 10m i biały papier do 30m) |
| Kąt skanowania | 190° |
| Rozdzielczość kątowa | Około 0.25° (360°/1440 kroków) |
| Ustawienie obszaru skanowania | Możliwe ustawienie w zakresie od 0.1 do 30m za pomocą punktów lub wprowadzenie współrzędnych |
| Prędkość skanowania | 50ms (Liczba obrotów silnika 1200 obr/min) |
| Interfejs | USB Ver. 2.0 FS <pełna prędkość> (12Mbps) do Ustawiania obszaru |
| Wyjście | 4 sygnały wyjściowe: Wyjście błędu, Wyjście 1, 2 i 3 |
| Wejście | 4 sygnały wejściowe: Wejście przełączania obszaru 1, 2, 3 i 4 (Max. 16 wzorców) |
| Czas odpowiedzi | 100ms lub mniej (zależy od warunków ustawienia) |
| Czas uruchomienia | około 30 sekund od włączenia zasilania (czas ten może się wydłużyć w zależności od warunków) |
| Lampka sygnalizacyjna | Zasilanie (Zielona), |
| Działanie/Błąd (Pomarańczowa): Działanie (włączona), Błąd (migająca) | |
| Połączenie | Zasilanie i wejście/wyjście: przewód |
| USB: złącze (Binder model: 09-0431-87-04) | |
| Temperatura/wilgotność otoczenia | -10 do +50°C, 85%RH lub mniej (bez kondensacji i oblodzenia) |
| Wpływ środowiska | Zmierzony zasięg będzie krótszy niż rzeczywisty zasięg w deszczu, śniegu i pod wpływem promieni słonecznych. |
| Odporność na wibracje |
10 do 55Hz, podwójna amplituda 1.5mm przez 2 godziny w kierunkach X, Y i Z 55 do 200Hz, 19.6 m/s² przesunięcie przez 2 minuty przez 1 godzinę w kierunkach X, Y i Z |
| Odporność na wstrząsy | 196m/s² przez 10 razy w kierunkach X, Y i Z |
| Stopień ochrony | IP67 |
| Odporność izolacji | 10MΩ |
| Waga | 800g |
| Materiał | Przód: Poliwęglan, tył: Aluminium |

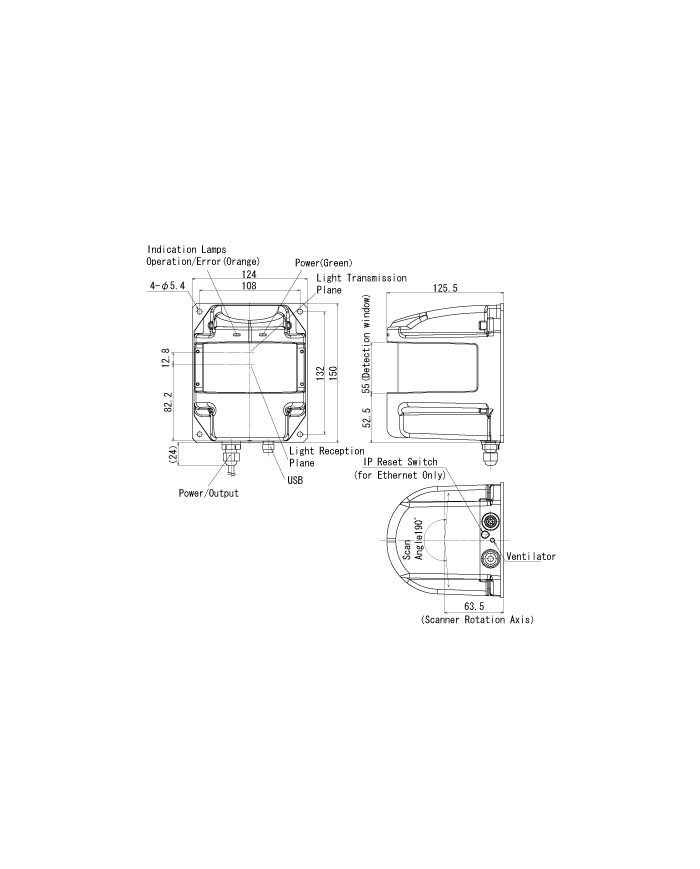

| Wymiary (S×G×W) | 124mm×126mm×150mm (bez uwzględnienia złącza) |
Opis
| Napięcie zasilania | 10~30V DC |
|---|---|
| Wymiary | 124 x 126 x 150 mm |
| Waga | 800 g |
| Temperatura pracy | -10°C ~ +50°C |
| Stopień ochrony IP | IP67 |
| Kąt skanowania | 190° |
| Zasięg wykrywania | 30m |
| Interfejs | USB |
| Pobór prądu | 600mA @ 12V |
