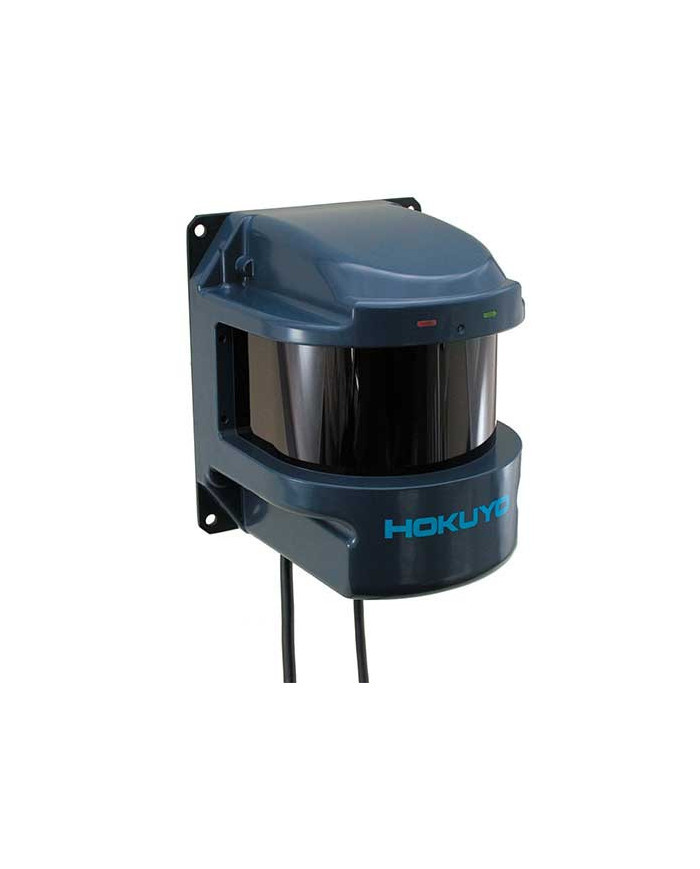

Zewnętrzny Czujnik LiDAR 2D UXM-30LX-EW
Zapytaj o cenę
UXM-30LX-EW to czujnik LiDAR 2D przystosowany do użytku na zewnątrz, używany w aplikacjach robotyki oraz monitorowania obszaru. Umożliwia pobieranie danych pomiarowych w zakresie widzenia 190° do 30 metrów. Wyposażony jest w interfejs Ethernet. UXM-30LX-EW zapewnia niezawodne wykrywanie obiektów o ciemnym kolorze, bez wpływu kurzu lub kondensacji na dane pomiarowe. Zastosowanie funkcji multi-echo gwarantuje precyzyjne wyniki pomiarowe w trudnych warunkach pogodowych.
Opis
Szczegóły produktu
| Model | UXM-30LX-EW |
| Źródło zasilania | DC 10 do 30V |
| Źródło światła | Dioda laserowa (λ = 905nm) Klasa 1 (FDA) |
| Pobór prądu |
Prąd znamionowy: DC10V(<600mA), DC12V(<600mA), DC24V(<250mA) Prąd rozruchowy: DC10V(<2A), DC12V(<1.5A), DC24V(<0.75A) |
| Pobór mocy | Mniej niż 6W (typowo) |
| Zasięg detekcji i wykrywana szerokość |
Zapewniony zasięg: 0.1 do 30m, Maks. zasięg wykrywania: 100m (ograniczenie wyjścia danych) Czarny (współczynnik odbicia rozproszonego 10%), 500 mm × 500 mm Min. wykrywana szerokość: φ65mm (5m), φ130mm(10m), φ400mm(30m) |
| Dokładność |
Poniżej 3000lx : ±50mm (Czarny współczynnik odbicia rozproszonego 10% w odległości 10m, Biały arkusz Kent w odległości 30m) Poniżej 100000lx : ±100mm (Czarny współczynnik odbicia rozproszonego 10% w odległości 10m, Biały arkusz Kent w odległości 30m) |
| Rozdzielczość pomiarowa i powtarzalność |
1mm Poniżej 3000lx : σ<50mm (Czarny współczynnik odbicia rozproszonego 10% do 10m, Biały arkusz Kent do 30m) Poniżej 100000lx : σ<100 mm (Czarny współczynnik odbicia rozproszonego 10% do 10m, Biały arkusz Kent do 30m) |
| Kąt skanowania | 190° |
| Rozdzielczość kątowa | 0.25° (360°/1440) |
| Prędkość skanowania | 50ms (Prędkość silnika : 1200rpm) |
| Interfejs | Ethernet 100BASE-TX (Auto-negocjacja) |
| Sygnał wyjściowy | 2 Sygnały wyjściowe: Wyjście błędu, Wyjście synchroniczne |
| Lampka sygnalizacyjna |
Zasilanie (Zielony), Praca/Błąd (Pomarańczowy): Praca (włączona), Błąd (migająca) |
| Temperatura otoczenia | Praca: -10 do +50°C |
| Wilgotność otoczenia | 85%RH (Bez kondensacji i szronu) |
| Wpływ środowiska | Zmierzony zasięg będzie krótszy od rzeczywistego zasięgu podczas deszczu, śniegu i bezpośredniego działania promieni słonecznych. |
| Odporność na wibracje | 10 do 55Hz podwójna amplituda 1.5mm w kierunku X,Y,Z przez 2 godziny. |
|
55 do 200Hz, 19.6 m/s2 przesunięcie 2 minuty, w kierunku X, Y, Z, 1 godzina dla każdego kierunku |
|
| Odporność na wstrząsy | 196m/s2 10 razy w każdym kierunku X, Y, Z |
| Stopień ochrony | IP67 |
| Odporność izolacji | 10MΩ |
| Waga | 800g |
| Materiał obudowy |
Przód i okno optyczne: Poliwęglan Tył: Aluminium |

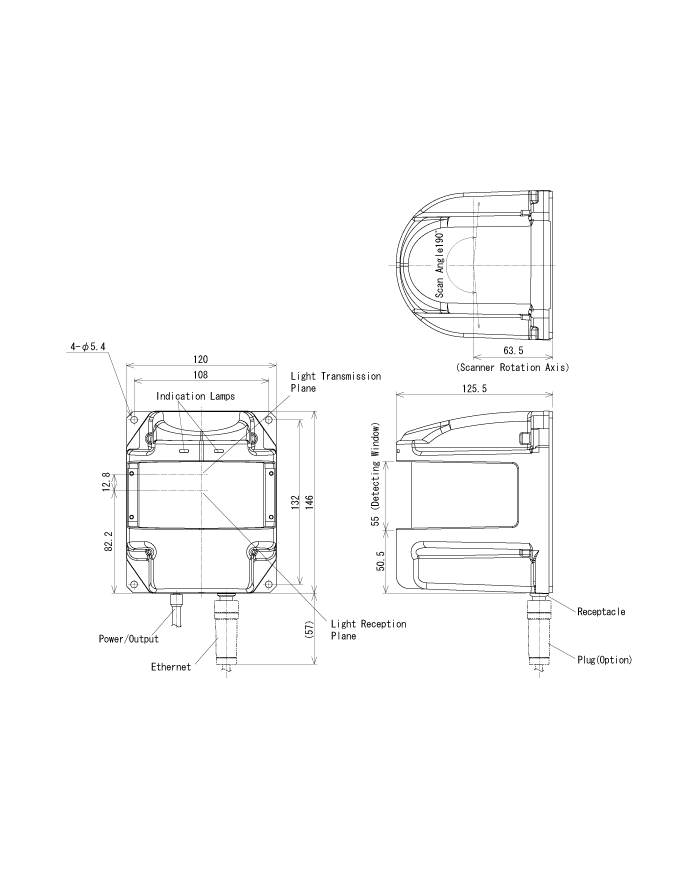

| Wymiary (S×G×W) | 124mm×126mm×150mm (bez złącza) |
Opis
| Napięcie zasilania | 10~30V DC |
|---|---|
| Wymiary | 124 x 126 x 150 mm |
| Waga | 800 g |
| Temperatura pracy | -10°C ~ +50°C |
| Stopień ochrony IP | IP67 |
| Kąt skanowania | 190° |
| Zasięg wykrywania | 30m |
| Interfejs | Ethernet 100BASE-TX |
| Pobór prądu | 600mA @ 12V |
