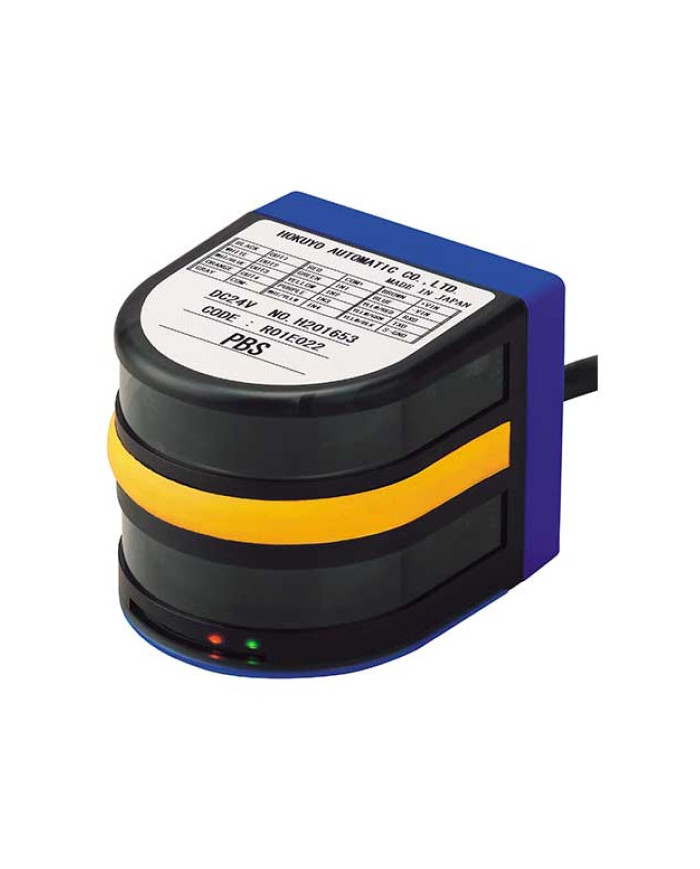

Czujnik Wykrywania Przeszkód PBS-03JN
Zapytaj o cenę
Czujnik Wykrywania Przeszkód PBS-03JN jest przeznaczony do skanowania tras przejazdu Zautomatyzowanych Systemów Transportu Materiałów (takich jak Automatycznie Sterowane Wózki, Pojazdy Autonomiczne, Systemy Transportu Podwieszanego), w celu ochrony urządzeń przed kolizjami. Urządzenie oparte jest na diodach LED, oferuje kompaktowe rozmiary, pole skanowania 180º i prostą konfigurację poprzez połączenie RS-232 z komputerem PC do programowania wyjść strefy detekcji.
Opis
Szczegóły produktu
| Model | PBS-03JN | |
| Źródło zasilania | 24VDC(Dopuszczalny zakres 18 do 30VDC, łącznie z tętnieniami) | |
| Pobór prądu |
250mA lub mniej (100mA lub mniej z zatrzymaną emisją) Z wyjątkiem prądu terminala I/O i prądu udarowego (500mA) |
|
| Źródło światła | Podczerwona dioda LED | |
| Wykrywany obiekt i obszar detekcji | Biały papier o wymiarach 300×300mm (Umieszczony równolegle do powierzchni projekcji czujnika), 0.2 do 3m×2m (Punkt początkowy to położenie środka skanowania) i w zakresie kąta skanowania 180° | |
| Ustawienie obszaru | Wyjście 1 | Można je skonfigurować od 0 do 10m w kierunku osi optycznej z 7 punktami |
| Wyjście 2,3 | Ustawienie liniowe lub wachlarzowe w kierunku osi optycznej | |
| Ustawienie procentowe jako stosunek wyjścia 1 | ||
| Tryb 2 skanów | Można skonfigurować dla każdego wyjścia w każdym obszarze. | |
| Histereza | 10% odległości detekcji lub mniej (nie może być mniejsza niż 60mm) | |
| Wyjście |
Transoptor/wyjście NPN typu otwarty kolektor (30VDC 50mA lub mniej) Wyjście 1,2,3 : wyjście WYŁĄCZONE, gdy przeszkoda jest w obszarze, wyjście awarii : wyjście WŁĄCZONE podczas normalnej pracy |
|
| Wejścia (1 do 4) | Wejście transoptorowe (wspólna anoda, każdy prąd wejściowy 4mA lub więcej), Kontrolują one bieżący obszar wykrywania. | |
| Ustawienie obszaru detekcji |
Przełącza się za pomocą wejść (1 do 4) Emisja zostaje zatrzymana, gdy wszystkie wejścia(1 do 4) są WŁĄCZONE (WYŁ.: poziom H wejścia, WŁ.: poziom L wejścia) |
|
| Czas odpowiedzi wyjścia |
180msec lub mniej (Prędkość skanowania 1 obrót/100msec) 280msec lub mniej w trybie 2 skanów (z wyjątkiem 100msec, czas przełączania obszaru) |
|
| Czas odpowiedzi wejścia | Okres przechwytywania sygnału : 1 czas skanowania (100msec) | |
| Diody LED |
Dioda LED zasilania (Zielona) : Migocze, gdy występuje problem Dioda LED wyjścia 1, 2 i 3 (Pomarańczowa) : Zapala się, gdy przeszkoda jest w obszarze |
|
| Połączenie | Przewód o długości 1m | |
| Oświetlenie otoczenia | Lampa halogenowa/rtętowa : 10 000lx lub mniej, Lampa fluorescencyjna : 6000lx lub mniej | |
| Temperatura/wilgotność otoczenia | -10 do +50 stopni C, 85％RH lub mniej (Bez kondensacji, bez szronu) | |
| Odporność na wibracje | 10 do 55Hz, podwójna amplituda 1.5mm, 2 godziny w każdym kierunku X, Y i Z | |
| Odporność na wstrząsy | 490m/s2, 10 razy w każdym kierunku X, Y i Z | |
| Stopień ochrony | IP64 (norma IEC) | |
| Żywotność | 5 lat (żywotność silnika) | |
| Materiały | Obudowa przednia : Poliwęglan; Obudowa tylna : ABS | |
| Waga | Około 500g | |
Opis
| Napięcie zasilania | 18~30V DC |
|---|---|

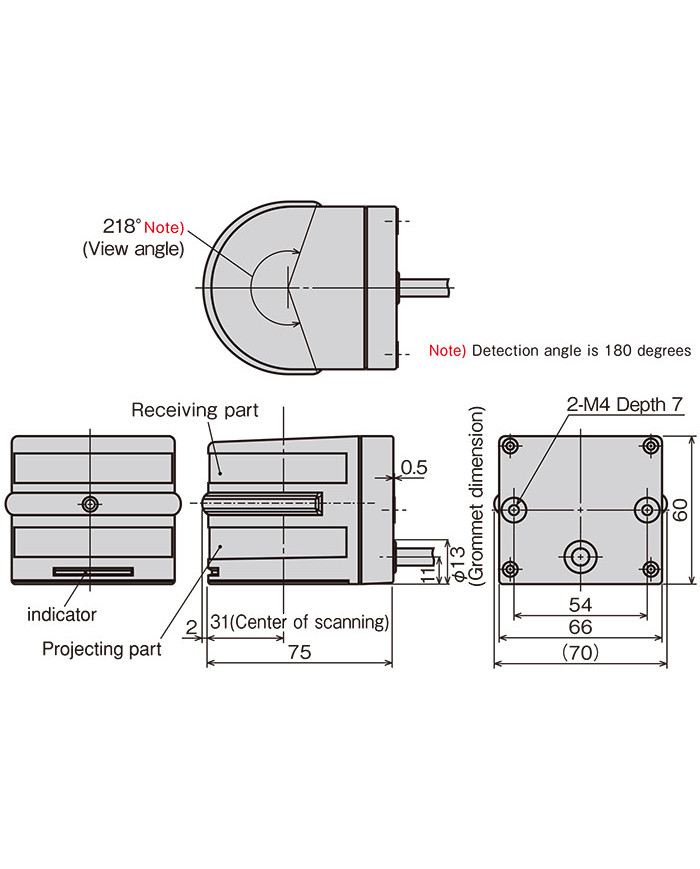

| Wymiary | 70 x 77 x 60 mm |
| Waga | 500 g |
| Temperatura pracy | -10°C ~ +50°C |
| Stopień ochrony IP | IP64 |
| Kąt skanowania | 180° |
| Zasięg wykrywania | 3m |
| Interfejs | RS232 |
| Pobór prądu | 250mA |
