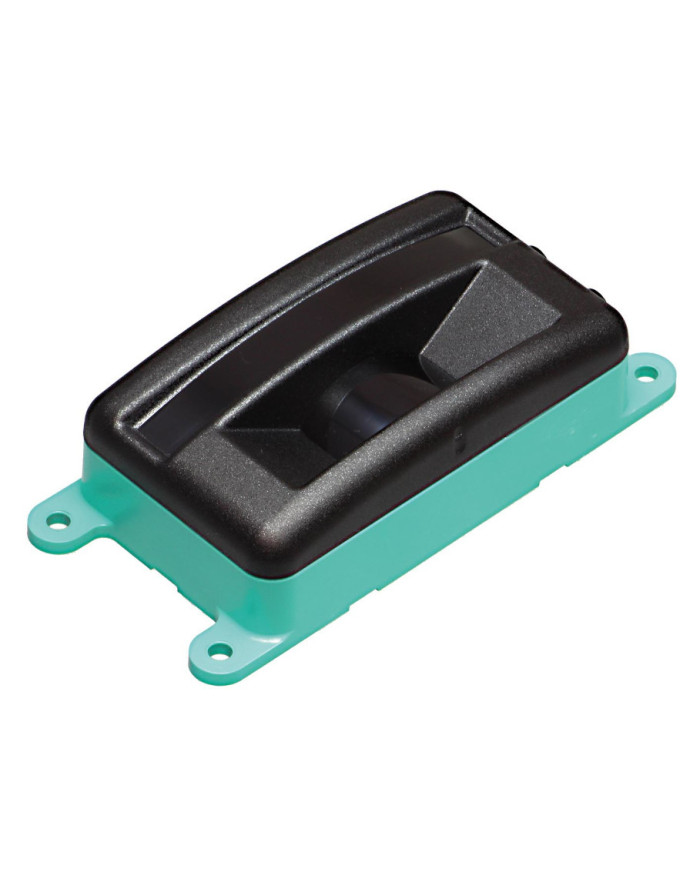

Czujnik LiDAR 2D OMD8000-R2100-R2-2V15
Zapytaj o cenę
Skaner wielopromieniowy LED do pomiaru odległości do obiektu, metoda pomiaru: PRT, zasięg pomiarowy: do 8 m na białym tle, 2x wtyki M12
- Metoda pomiaru PRT (technologia pomiaru odległości za pomocą impulsów)
- Pomiar odległości z wykorzystaniem obiektu
- Pomiar dwuwymiarowy bez ruchomych części
- Pomiar z wykorzystaniem bezpiecznej dla oczu technologii LED
- Kąt skanowania 88°
Opis
Szczegóły produktu
Nowy dwuwymiarowy skaner wielowiązkowy LED wykorzystuje sprawdzoną technologię pomiaru odległości za pomocą impulsów (PRT) i oferuje szeroki zakres funkcji przyjaznych użytkownikowi. Zastosowana w czujniku bezpieczna dla oczu technologia LED pozwala na jego używanie we wszystkich obszarach roboczych bez stwarzania zagrożenia. 11 elementów emitujących umieszczonych obok siebie obejmuje zakres skanowania wynoszący 88 stopni. Diody LED wyróżniają się dużą średnicą plamki światła. Pomiar obszarowy, a nie punktowy, ułatwia pomiar powierzchni niejednorodnych. Kolejnym atutem jest brak ruchomych części, takich jak silnik lub łożyska, co sprawia, że urządzenie ma prostszą konstrukcję i jest bardziej odporne na obciążenia mechaniczne.
Dane techniczne
Parametry ogólne
| Zakres pomiarowy | 0,2 … 2 m (czarny 6 %) 0,2 … 8 m (biały 90%) |
|
| Źródło światła | Dioda IRED | |
| Rodzaj światła | modulowane światło podczerwone, 850 nm | |
| Metoda pomiaru | technologia pomiaru odległości za pomocą impulsów (PRT) | |
| Częstotliwość skanowania | 50 s-1(1 skan = 11 pomiarów) | |
| Kąt skanowania | 88° | |
| Średnica plamki światła | 550 mm przy 4 m (prostopadła) | |
| Próg światła otoczenia | > 80000 Lux | |
| Rozdzielczość | 1 mm |
Parametry związane z bezpieczeństwem funkcjonalnym
| MTTFd | 123 a | |
| Czas pracy (TM) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % |
Wskaźniki pracy/operowanie urządzeniem
| Wskaźnik pracy | dioda LED zielona | |
| Wskaźnik stanu | dioda LED żółta |
Parametry elektryczne
| Napięcie zasilania | UB | 10 … 30 V DC |
| Tętnienie | 10 % w granicach tolerancji zasilania | |
| Prąd spoczynkowy | I0 | ≤ 120 mA / 24 V DC |
| Klasa ochrony | III | |
| Czas inicjalizacji | tv | < 3 s |
Interfejsy
| Typ interfejsu | RS 232 | |
| Protokół | P+F R2100 115k, 8N1 |
Zgodność z normami
| Norma produktu | EN 60947-5-2 |
Dokładność pomiaru
| Zakłócenia podczas pomiaru | 20 mm (1 sigma, 4 m na białej powierzchni, prostopadła) | |
| Rozdzielczość kątowa | 8 ° | |
| Dokładność bezwzględna | +/- 50 mm (prostopadła) |
Certyfikaty i dopuszczenia
| Certyfikat UL | cULus Listed, Class 2 Power Source, Type 1 enclosure | |
| Certyfikat CCC | certyfikat CCC / oznakowanie nie jest wymagane dla produktów o napięciu ≤36 V |
Warunki środowiskowe
| Temperatura pracy | -30 … 60 °C (-22 … 140 °F) UL: -10 … 50 °C (14 … 122 °F) |
|
| Temperatura przechowywania | -30 … 70 °C (-22 … 158 °F) | |
| Wilgotność względna | 95 %, bez kondensacji |
Parametry mechaniczne
| Stopień ochrony | IP67 | ||||||||||
| Przyłącza | 5 pinów, złącze M12x1, standardowe (zasilanie; kolor czarny) 5 pinów, złącze M12x1, standardowe (RS 232; kolor szary; ekranowane) |
||||||||||
| Materiał | |||||||||||
|
|||||||||||
| Waga | ok. 250 g | ||||||||||

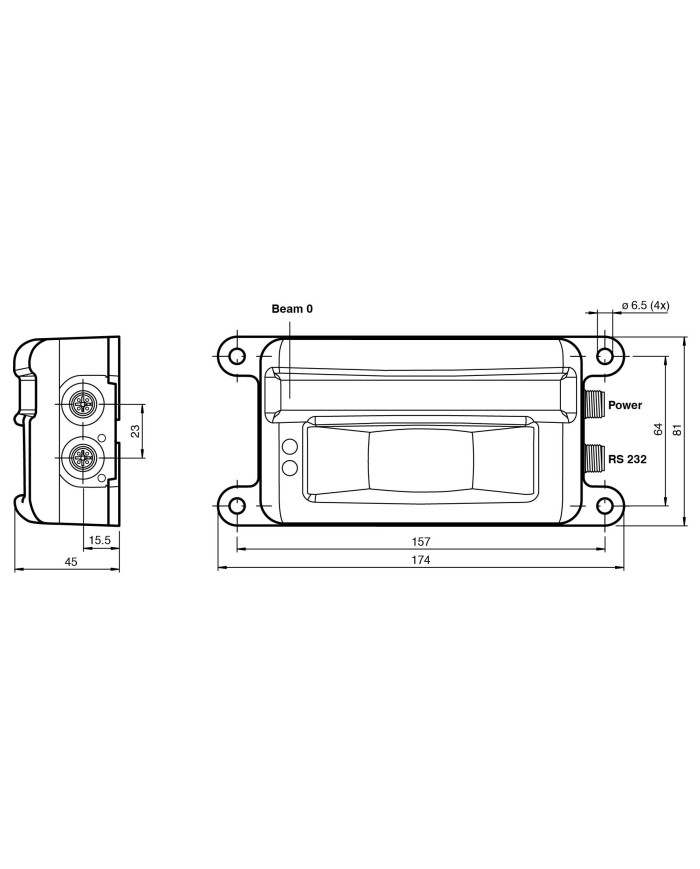

| Wymiary | |||||||||||
|
|||||||||||
